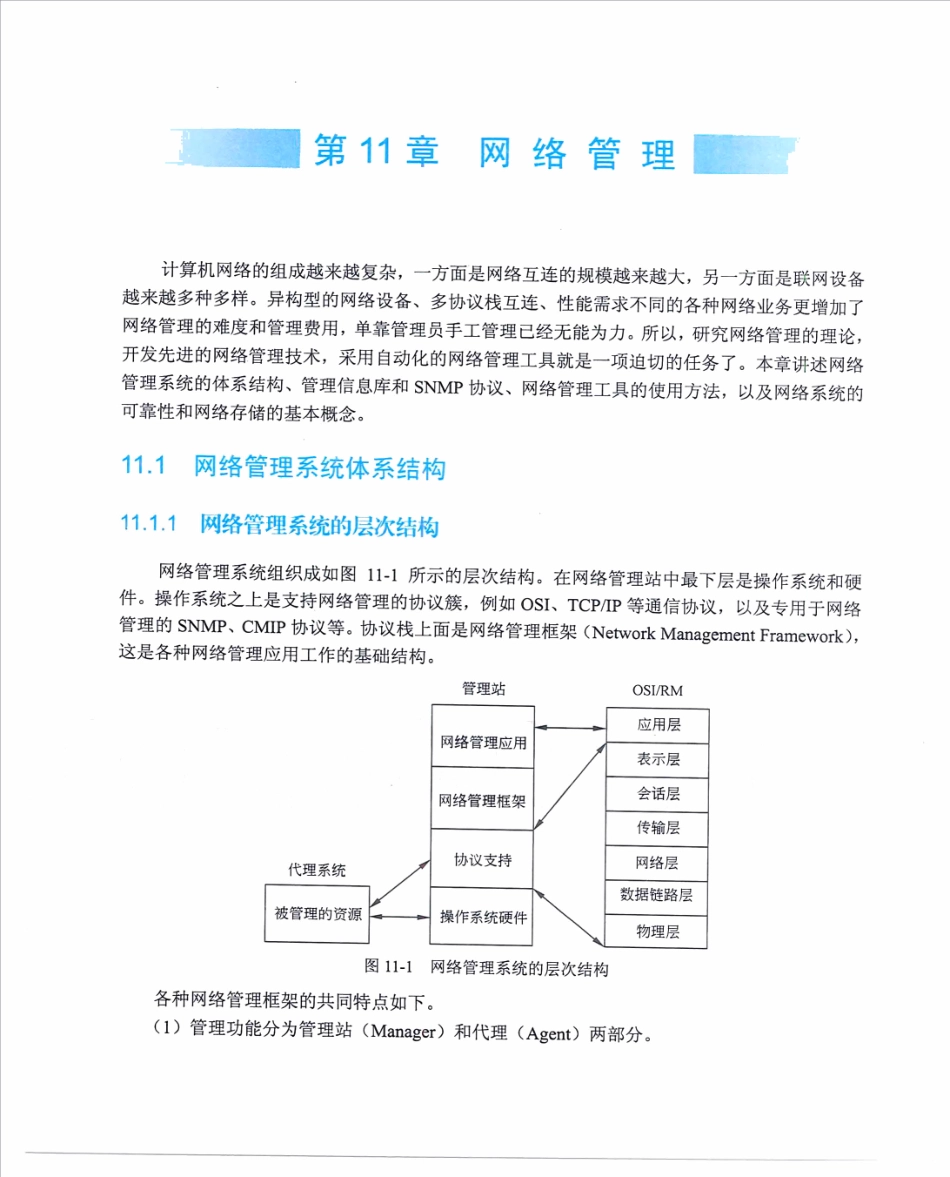

第11章网络管理计算机网络的组成越来越复杂，一方面是网络互连的规模越来越大，另一方面是联网设备越来越多种多样。异构型的网络设备、多协议栈互连、性能需求不同的各种网络业务更增加了网络管理的难度和管理费用，单靠管理员手工管理已经无能为力。所以，研究网络管理的理论，开发先进的网络管理技术，采用自动化的网络管理工具就是一项迫切的任务了。本章讲述网络管理系统的体系结构、管理信息库和SNMP协议、网络管理工具的使用方法，以及网络系统的可靠性和网络存储的基本概念。11.1网络管理系统体系结构11.1.1网络管理系统的层次结构网络管理系统组织成如图11-1所示的层次结构。在网络管理站中最下层是操作系统和硬件。操作系统之上是支持网络管理的协议簇，例如OSI、TCP/IP等通信协议，以及专用千网络管理的SNMP、CMIP协议等。协议栈上面是网络管理框架(NetworkManagementFramework),这是各种网络管理应用工作的基础结构。管理站网络管理应用网络管理框架代理系统操作系统硬件图11-1网络管理系统的层次结构各种网络管理框架的共同特点如下。OSI/RM会话层传输层网络层数据链路层物理层(1)管理功能分为管理站(Manager)和代理(Agent)两部分。538I网络工程师教程（第5版）(2)为存储管理信息提供数据库支持，例如关系数据库或面向对象的数据库。(3)提供用户接口和用户视图(View)功能，例如管理信息浏览器。(4)提供基本的管理操作，例如获取管理信息、配置设备参数等操作过程。网络管理应用是用户根据需要开发的软件，这种软件运行在具体的网络上，实现特定的管理目标，例如故障诊断和性能优化，或者业务管理和安全控制等。图11-1把被管理资源画在单独的框中，表明被管理资源可能与管理站处于不同的系统中。网络管理涉及监视和控制网络中的各种硬件、固件和软件元素，例如网卡、集线器、中继器、主机、外围设备、通信软件、应用软件和实现网络互连中间件等。有关资源的管理信息由代理进程控制，代理进程通过网络管理协议与管理站对话。11.1.2网络管理系统的配置网络管理系统的配置如图11-2所示。每一个网络节点都包含一组与管理有关的软件，叫作网络管理实体(NetworkManagementEntity,NME)。网络管理站图11-2网络管理系统配置网络管理实体完成下面的任务：(1)收集有关网络通信的统计信息。(2)对本地设备进行测试，记录设备状态信息。(3)在本地存储有关信息。服务器（代理）第11章网络管理I539(4)响应网络控制中心的请求，发送管理信息。(5)根据网络...
