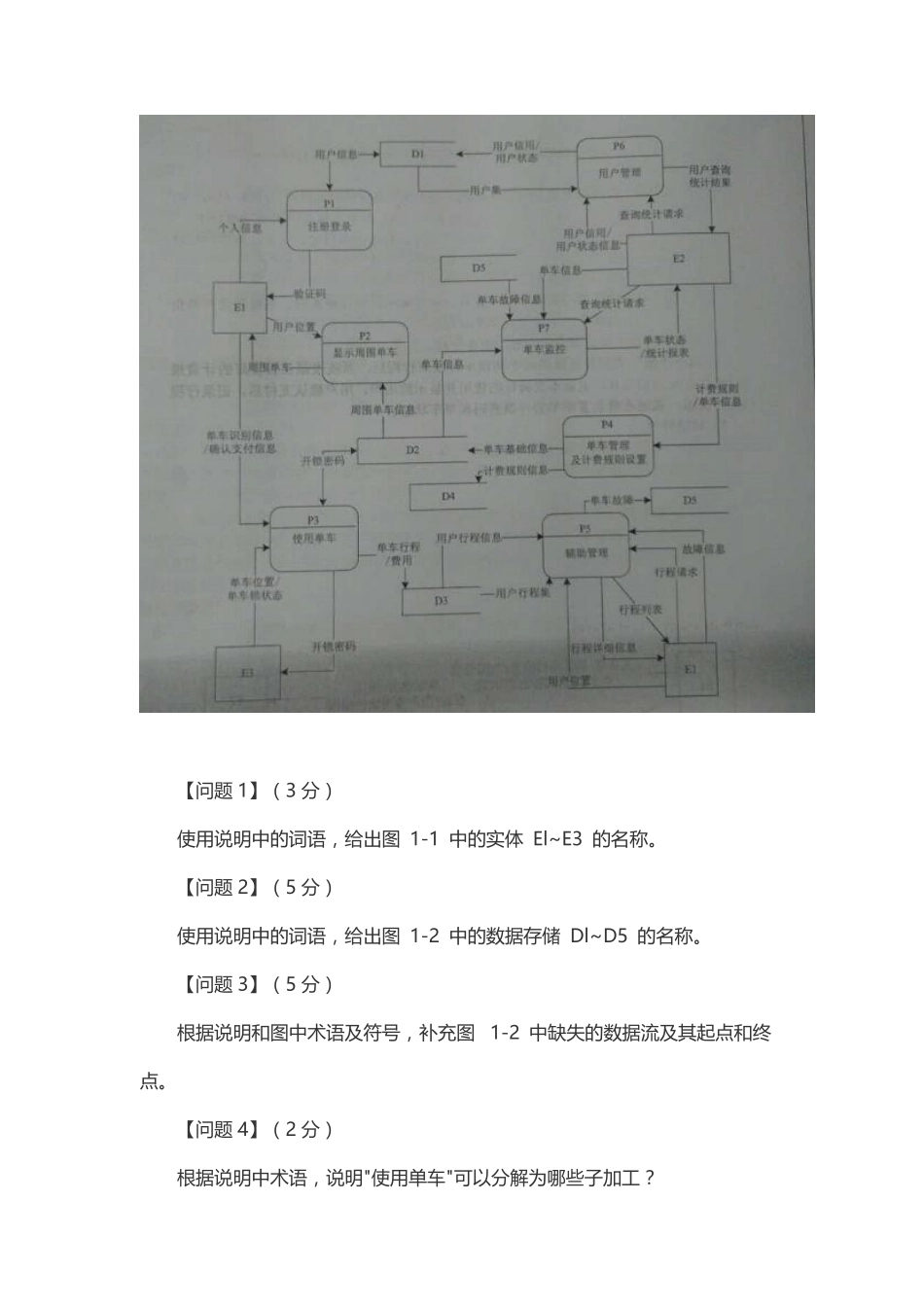

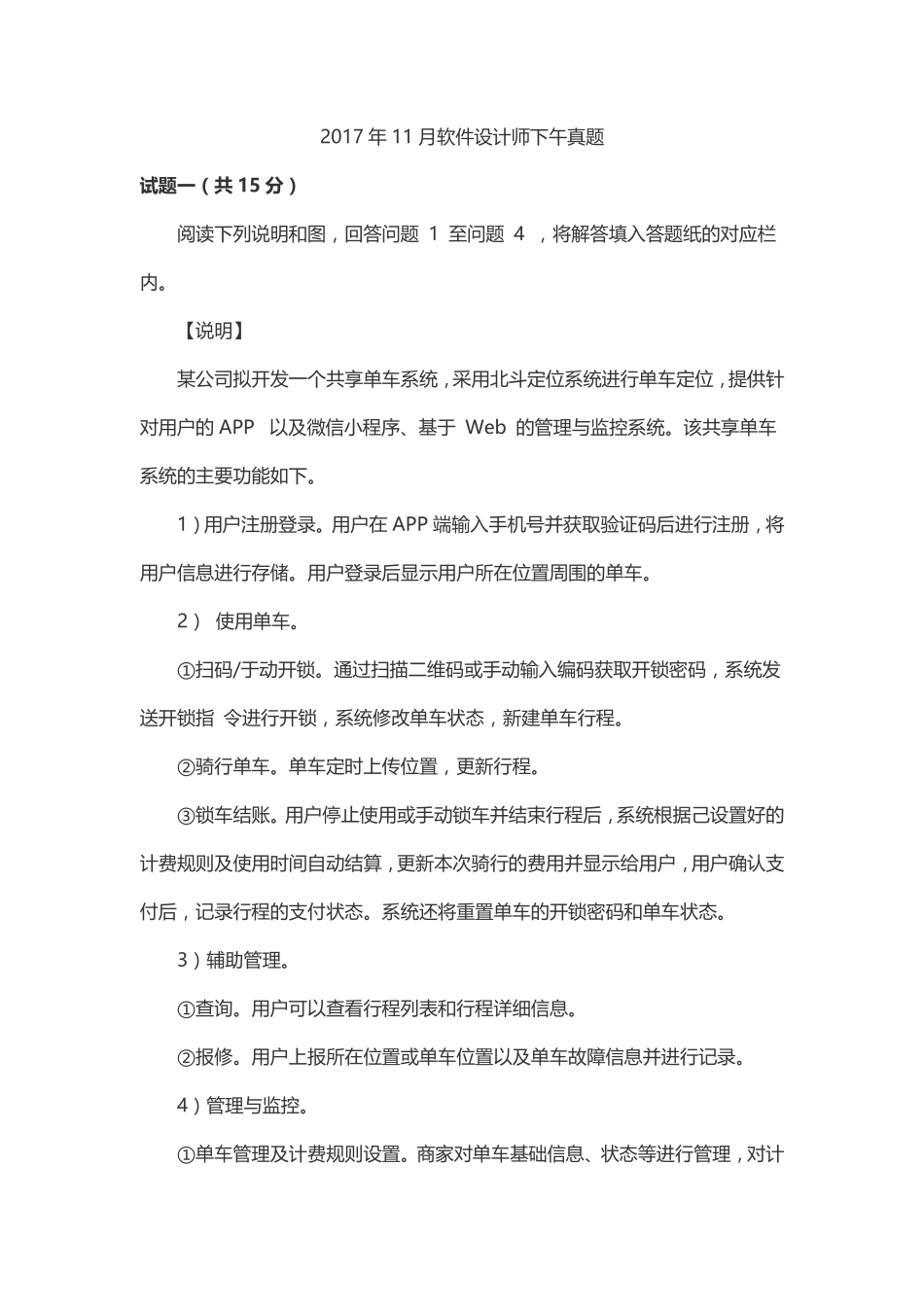

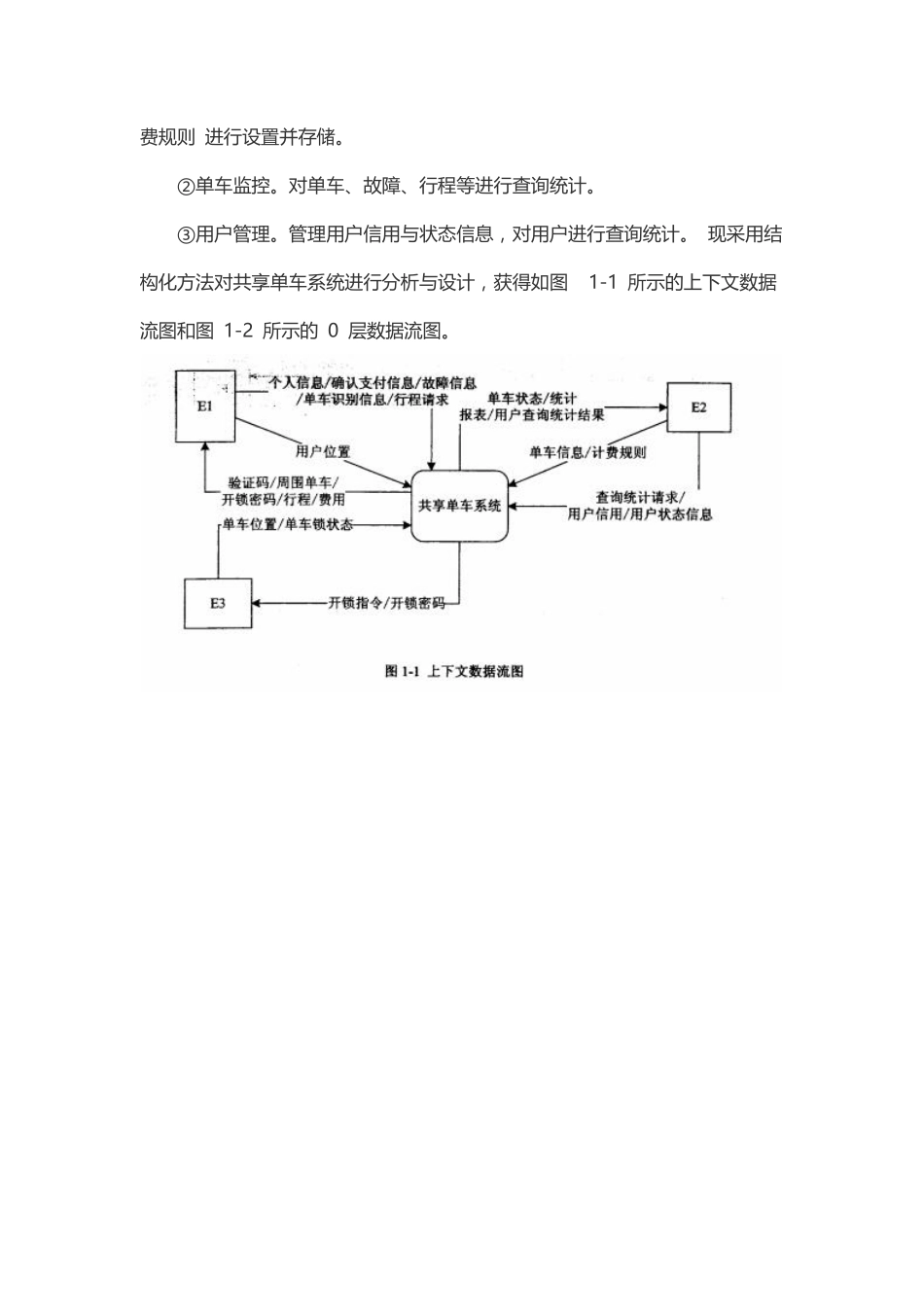

2017年11月软件设计师下午真题试题一（共15分）阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。【说明】某公司拟开发一个共享单车系统，采用北斗定位系统进行单车定位，提供针对用户的APP以及微信小程序、基于Web的管理与监控系统。该共享单车系统的主要功能如下。1）用户注册登录。用户在APP端输入手机号并获取验证码后进行注册，将用户信息进行存储。用户登录后显示用户所在位置周围的单车。2）使用单车。①扫码/于动开锁。通过扫描二维码或手动输入编码获取开锁密码，系统发送开锁指令进行开锁，系统修改单车状态，新建单车行程。②骑行单车。单车定时上传位置，更新行程。③锁车结账。用户停止使用或手动锁车并结束行程后，系统根据己设置好的计费规则及使用时间自动结算，更新本次骑行的费用并显示给用户，用户确认支付后，记录行程的支付状态。系统还将重置单车的开锁密码和单车状态。3）辅助管理。①查询。用户可以查看行程列表和行程详细信息。②报修。用户上报所在位置或单车位置以及单车故障信息并进行记录。4）管理与监控。①单车管理及计费规则设置。商家对单车基础信息、状态等进行管理，对计费规则进行设置并存储。②单车监控。对单车、故障、行程等进行查询统计。③用户管理。管理用户信用与状态信息，对用户进行查询统计。现采用结构化方法对共享单车系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。【问题1】（3分）使用说明中的词语，给出图1-1中的实体El~E3的名称。【问题2】（5分）使用说明中的词语，给出图1-2中的数据存储Dl~D5的名称。【问题3】（5分）根据说明和图中术语及符号，补充图1-2中缺失的数据流及其起点和终点。【问题4】（2分）根据说明中术语，说明"使用单车"可以分解为哪些子加工？【问题1】（共15分）阅读下列说明，回答问题1至问题，将解答填入答题纸的对应栏内。【说明】M公司为了便于开展和管理各项业务活动，提高公司的知名度和影响力，拟构建一个基于网络的会议策划系统。【需求分析结果】该系统的部分功能及初步需求分析的结果如下：（1）M公司旗下有业务部、策划部和其他部门。部门信息包括部门号、部门名、主管、联系电话和邮箱号；每个部门只有一名主管，只负责管理本部门的工作，且主管参照员工关系的员工号；一个部门有多名员工，每名员工属于且仅属于一个部门。（2）员工信息包括员工号、姓名、职位、联系方式和薪资。职位包括主管、业务员、...
