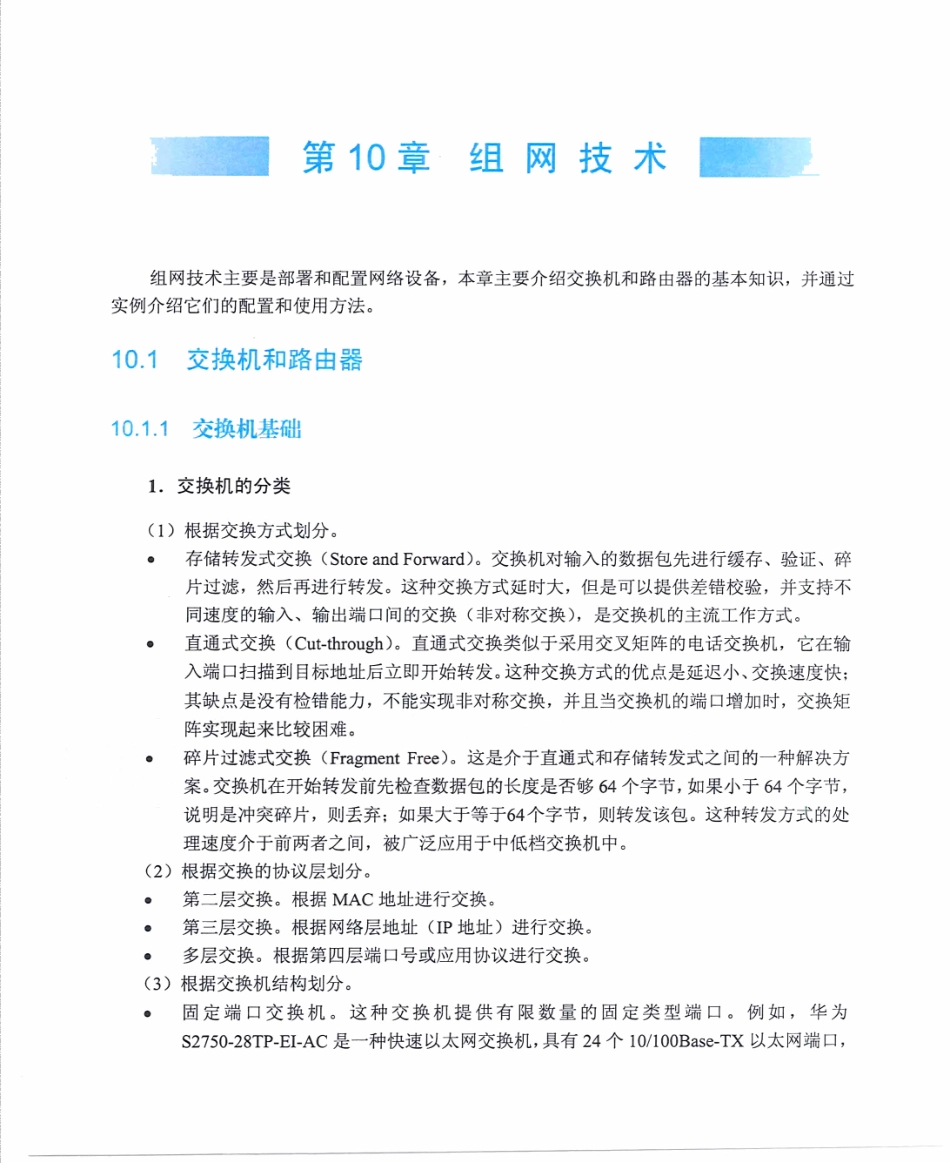

第10章组网技术组网技术主要是部署和配置网络设备，本章主要介绍交换机和路由器的基本知识，并通过实例介绍它们的配置和使用方法。10.1交换机和路由器10.1.1交换机基础1.交换机的分类(1)根据交换方式划分。•存储转发式交换(StoreandForward)。交换机对输入的数据包先进行缓存、验证、碎片过滤，然后再进行转发。这种交换方式延时大，但是可以提供差错校验，并支待不同速度的输入、输出端口间的交换（非对称交换），是交换机的主流工作方式。•直通式交换(Cut-through)。直通式交换类似千采用交叉矩阵的电话交换机，它在输入端口扫描到目标地址后立即开始转发。这种交换方式的优点是延迟小、交换速度快；其缺点是没有检错能力，不能实现非对称交换，并且当交换机的端口增加时，交换矩阵实现起来比较困难。•碎片过滤式交换(FragmentFree)。这是介于直通式和存储转发式之间的一种解决方案。交换机在开始转发前先检查数据包的长度是否够64个字节，如果小千64个字节，说明是冲突碎片，则丢弃；如果大千等千64个字节，则转发该包。这种转发方式的处理速度介千前两者之间，被广泛应用千中低档交换机中。(2)根据交换的协议层划分。•第二层交换。根据MAC地址进行交换。•第三层交换。根据网络层地址(IP地址）进行交换。•多层交换。根据第四层端口号或应用协议进行交换。(3)根据交换机结构划分。•固定端口交换机。这种交换机提供有限数量的固定类型端口。例如，华为S2750-28TP-EI-AC是一种快速以太网交换机，具有24个10/lOOBase-TX以太网端口，4501网络工程师教程（第5版）4个千兆SFP,2个复用的千兆10/100/1OOOBase-T以太网端口Combo。•模块化交换机。这种交换机的机箱中预留了一定数量的插槽，用户可以根据网络扩充的需求选择不同类型的端口模块。这种交换机具有更大的可扩充性。(4)根据配置方式划分。•堆叠型交换机。这种交换机具有专门的堆叠端口，用堆叠电缆把一台交换机的UP口连接到另一台交换机的DOWN口，以实现端口数噩的扩充，如图10-1所示。一般交换机能够堆叠4~9层，堆叠后的所有交换机可以当作一台交换机来统一管理。•非堆叠型交换机。这种交换机没有堆叠端口，但可以通过级连方式进行扩充。级连模式使用以太网端口ClOOMFE端口、GE端口或lOGE端口）进行层次间互联，如图10-2所示。可以通过统一的网管平台实现对全网设备的管理。为了保证网络运行的效率，级连层数一般不要超过4层。SLAVE增加这条链路实现冗余嚷但不可能同时生效图10-1交换...
