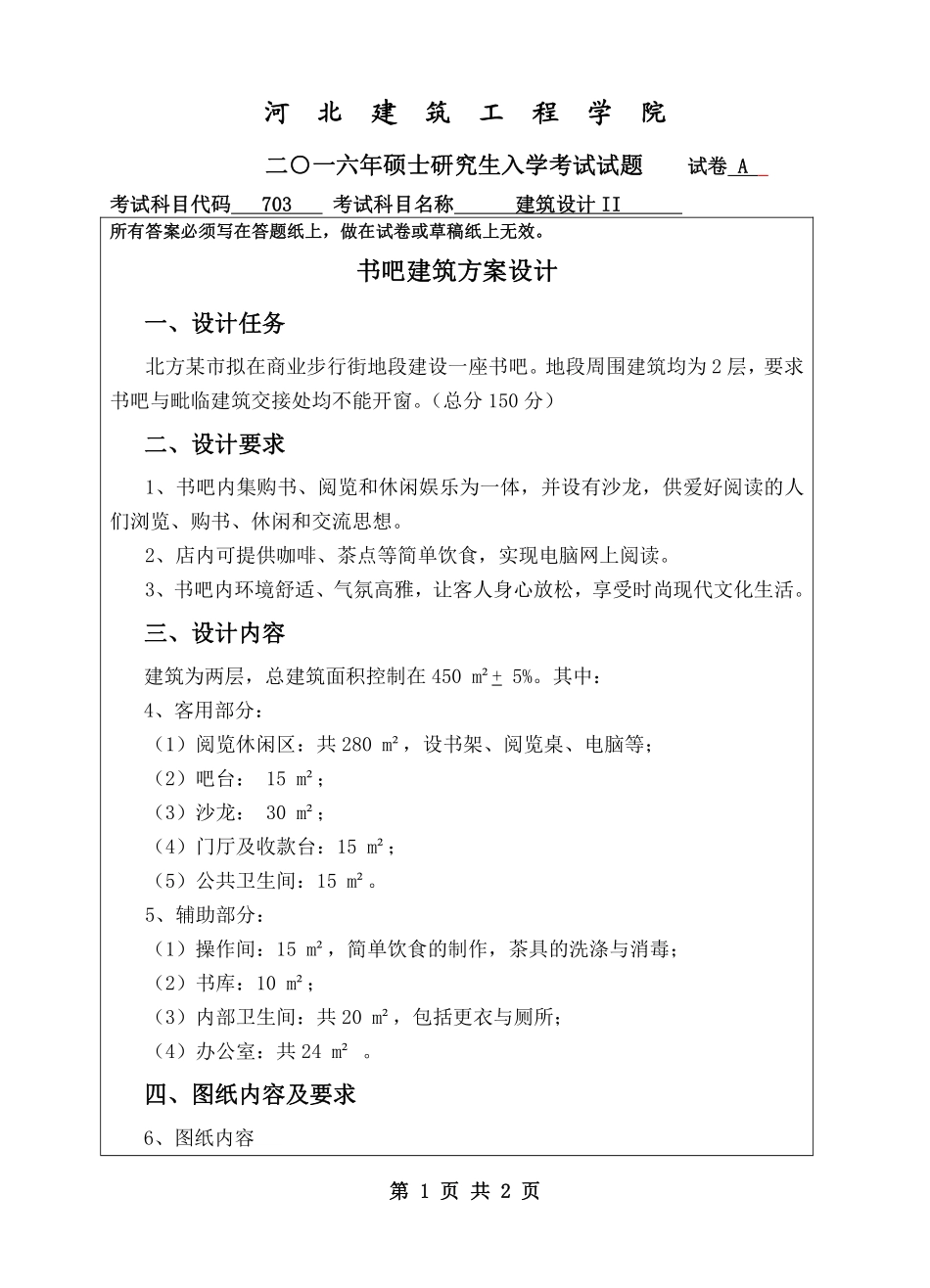

第1页共2页河北建筑工程学院二○一六年硕士研究生入学考试试题试卷A考试科目代码703考试科目名称建筑设计II所有答案必须写在答题纸上，做在试卷或草稿纸上无效。书吧建筑方案设计一、设计任务北方某市拟在商业步行街地段建设一座书吧。地段周围建筑均为2层，要求书吧与毗临建筑交接处均不能开窗。（总分150分）二、设计要求1、书吧内集购书、阅览和休闲娱乐为一体，并设有沙龙，供爱好阅读的人们浏览、购书、休闲和交流思想。2、店内可提供咖啡、茶点等简单饮食，实现电脑网上阅读。3、书吧内环境舒适、气氛高雅，让客人身心放松，享受时尚现代文化生活。三、设计内容建筑为两层，总建筑面积控制在450m²+5%。其中：4、客用部分：（1）阅览休闲区：共280m²，设书架、阅览桌、电脑等；（2）吧台：15m²；（3）沙龙：30m²；（4）门厅及收款台：15m²；（5）公共卫生间：15m²。5、辅助部分：（1）操作间：15m²，简单饮食的制作，茶具的洗涤与消毒；（2）书库：10m²；（3）内部卫生间：共20m²，包括更衣与厕所；（4）办公室：共24m²。四、图纸内容及要求6、图纸内容第2页共2页（1）总平面图1:500（2）各层平面图1:100-200（首层平面包括建筑周边外部环境设计）（3）立面图1:100-200（不少于2个）（4）剖面图1:100-200（2个，不同方向）（5）墙身大样图1:20（1个，主立面）（6）透视图（可选做）（7）设计说明、必要的经济技术指标和分析图7、图纸要求（1）图纸规格：图纸为A2白色绘图纸（2）表现方式不限五、地形图
