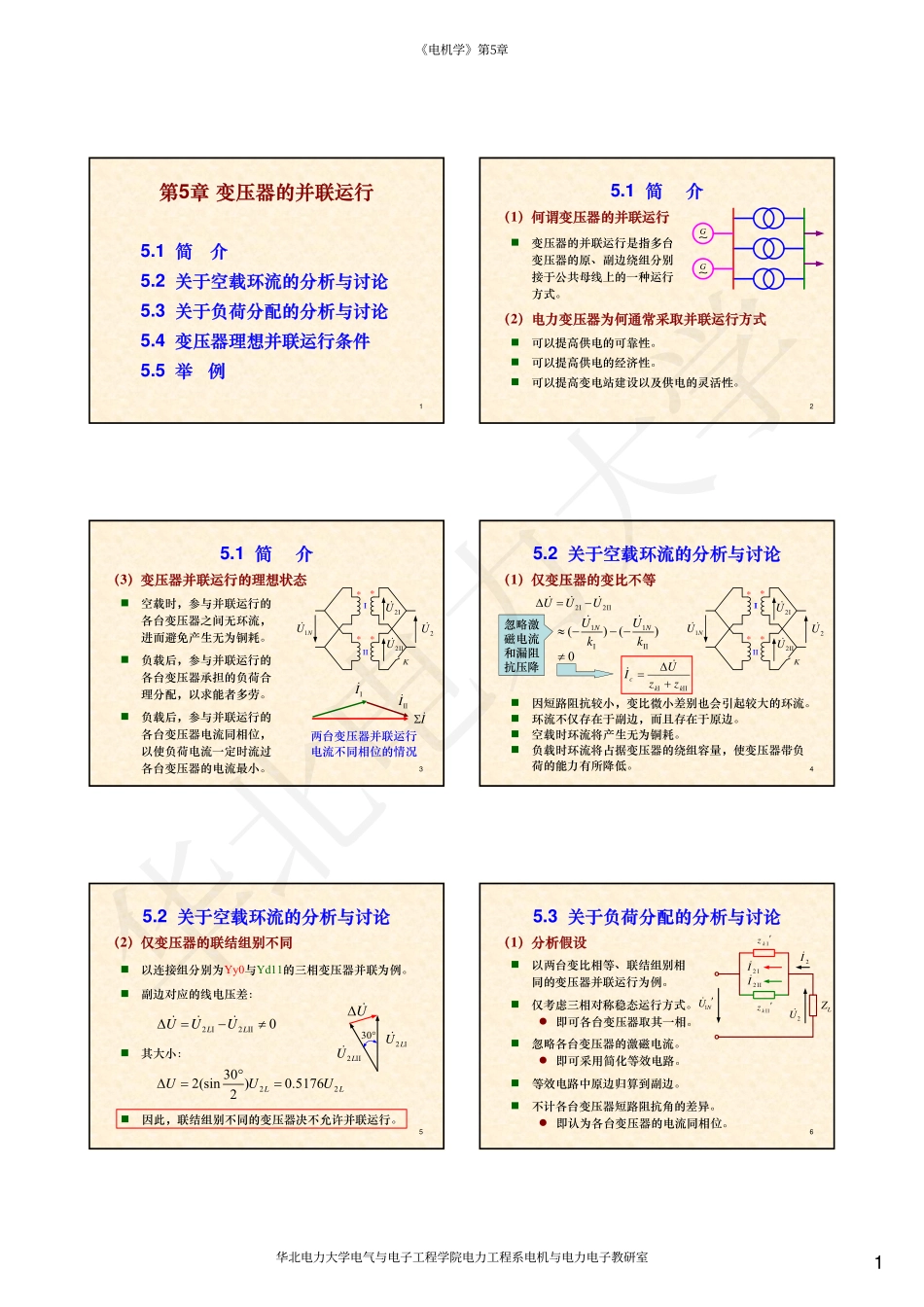

115.1简介5.2关于空载环流的分析与讨论5.3关于负荷分配的分析与讨论5.4变压器理想并联运行条件5.5举例第5章变压器的并联运行25.1简介（1）何谓变压器的并联运行∼G∼G�可以提高供电的可靠性。�可以提高供电的经济性。�可以提高变电站建设以及供电的灵活性。�变压器的并联运行是指多台变压器的原、副边绕组分别接于公共母线上的一种运行方式。（2）电力变压器为何通常采取并联运行方式35.1简介（3）变压器并联运行的理想状态�空载时，参与并联运行的各台变压器之间无环流，进而避免产生无为铜耗。�负载后，参与并联运行的各台变压器承担的负荷合理分配，以求能者多劳。�负载后，参与并联运行的各台变压器电流同相位，以使负荷电流一定时流过各台变压器的电流最小。IΣ�两台变压器并联运行电流不同相位的情况II�III�1NU�2UΙ�2UΙΙ�2U�4�因短路阻抗较小，变比微小差别也会引起较大的环流。�环流不仅存在于副边，而且存在于原边。�空载时环流将产生无为铜耗。�负载时环流将占据变压器的绕组容量，使变压器带负荷的能力有所降低。5.2关于空载环流的分析与讨论22UUUΙΙΙΔ=−���忽略激磁电流和漏阻抗压降ΙΙΙ+Δ=kkczzUI��（1）仅变压器的变比不等1NU�2UΙ�2UΙΙ�2U�11()()NNUUkkΙΙΙ≈−−−��0≠55.2关于空载环流的分析与讨论（2）仅变压器的联结组别不同�以连接组分别为Yy0与Yd11的三相变压器并联为例。�副边对应的线电压差：220LLUUUΙΙΙΔ=−≠����其大小：�因此，联结组别不同的变压器决不允许并联运行。2LUΙ�2LUΙΙ�30°UΔ�22302(sin)0.51762LLUUU°Δ==65.3关于负荷分配的分析与讨论（1）分析假设�以两台变比相等、联结组别相同的变压器并联运行为例。�仅考虑三相对称稳态运行方式。�即可各台变压器取其一相。1NU′�2U�LZ2III�kzΙ′kzΙΙ′2I�2II��忽略各台变压器的激磁电流。�即可采用简化等效电路。�等效电路中原边归算到副边。�不计各台变压器短路阻抗角的差异。�即认为各台变压器的电流同相位。《电机学》第5章华北电力大学电气与电子工程学院电力工程系电机与电力电子教研室华北电力大学27负荷系数即为电流的标幺值，也为额定电压下容量的标幺值。5.3关于负荷分配的分析与讨论（2）推导过程�由分析假设及等效电路可知：22kkIzzIΙΙΙΙΙΙ=′′1NU′�2U�LZ2III�kzΙ′kzΙΙ′2I�2II�ΙΙ2ΙΙΙΙ2kkzIIz′=′ΙΙ2ΙΙ2ΙΙkkzzII′′=2I/NI2I/NI2II/NI2II/...
