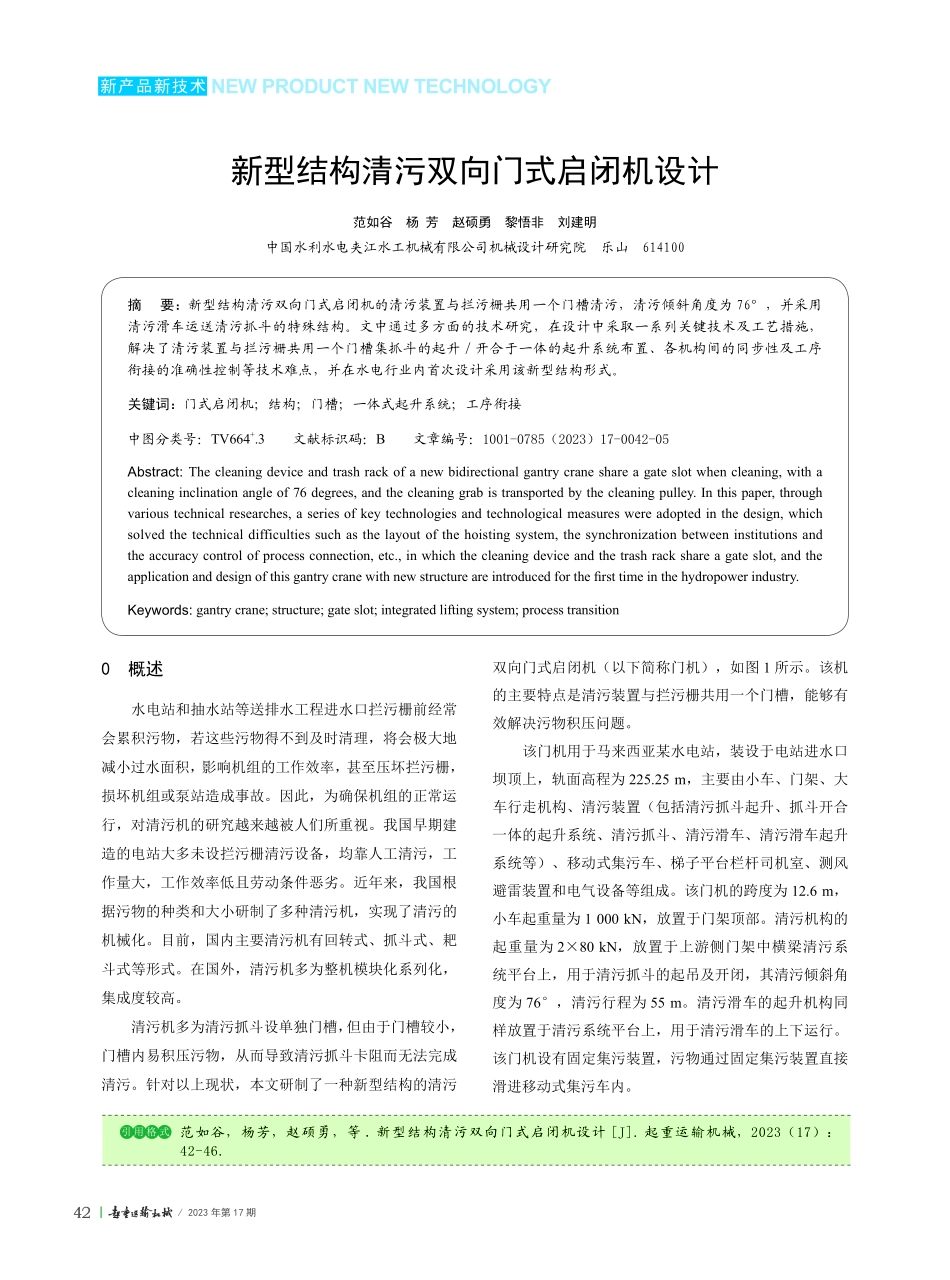

42/2023年第17期范如谷，杨芳，赵硕勇，等.新型结构清污双向门式启闭机设计[J].起重运输机械，2023（17）：42-46.引用格式0概述水电站和抽水站等送排水工程进水口拦污栅前经常会累积污物，若这些污物得不到及时清理，将会极大地减小过水面积，影响机组的工作效率，甚至压坏拦污栅，损坏机组或泵站造成事故。因此，为确保机组的正常运行，对清污机的研究越来越被人们所重视。我国早期建造的电站大多未设拦污栅清污设备，均靠人工清污，工作量大，工作效率低且劳动条件恶劣。近年来，我国根据污物的种类和大小研制了多种清污机，实现了清污的机械化。目前，国内主要清污机有回转式、抓斗式、耙斗式等形式。在国外，清污机多为整机模块化系列化，集成度较高。清污机多为清污抓斗设单独门槽，但由于门槽较小，门槽内易积压污物，从而导致清污抓斗卡阻而无法完成清污。针对以上现状，本文研制了一种新型结构的清污双向门式启闭机（以下简称门机），如图1所示。该机的主要特点是清污装置与拦污栅共用一个门槽，能够有效解决污物积压问题。该门机用于马来西亚某水电站，装设于电站进水口坝顶上，轨面高程为225.25m，主要由小车、门架、大车行走机构、清污装置（包括清污抓斗起升、抓斗开合一体的起升系统、清污抓斗、清污滑车、清污滑车起升系统等）、移动式集污车、梯子平台栏杆司机室、测风避雷装置和电气设备等组成。该门机的跨度为12.6m，小车起重量为1000kN，放置于门架顶部。清污机构的起重量为2×80kN，放置于上游侧门架中横梁清污系统平台上，用于清污抓斗的起吊及开闭，其清污倾斜角度为76°，清污行程为55m。清污滑车的起升机构同样放置于清污系统平台上，用于清污滑车的上下运行。该门机设有固定集污装置，污物通过固定集污装置直接滑进移动式集污车内。新型结构清污双向门式启闭机设计范如谷杨芳赵硕勇黎悟非刘建明中国水利水电夹江水工机械有限公司机械设计研究院乐山614100摘要：新型结构清污双向门式启闭机的清污装置与拦污栅共用一个门槽清污，清污倾斜角度为76°，并采用清污滑车运送清污抓斗的特殊结构。文中通过多方面的技术研究，在设计中采取一系列关键技术及工艺措施，解决了清污装置与拦污栅共用一个门槽集抓斗的起升/开合于一体的起升系统布置、各机构间的同步性及工序衔接的准确性控制等技术难点，并在水电行业内首次设计采用该新型结构形式。关键词：门式启闭机；结构；门槽；一体式起升系统；工序衔接中图分类号：TV664+.3文献...
