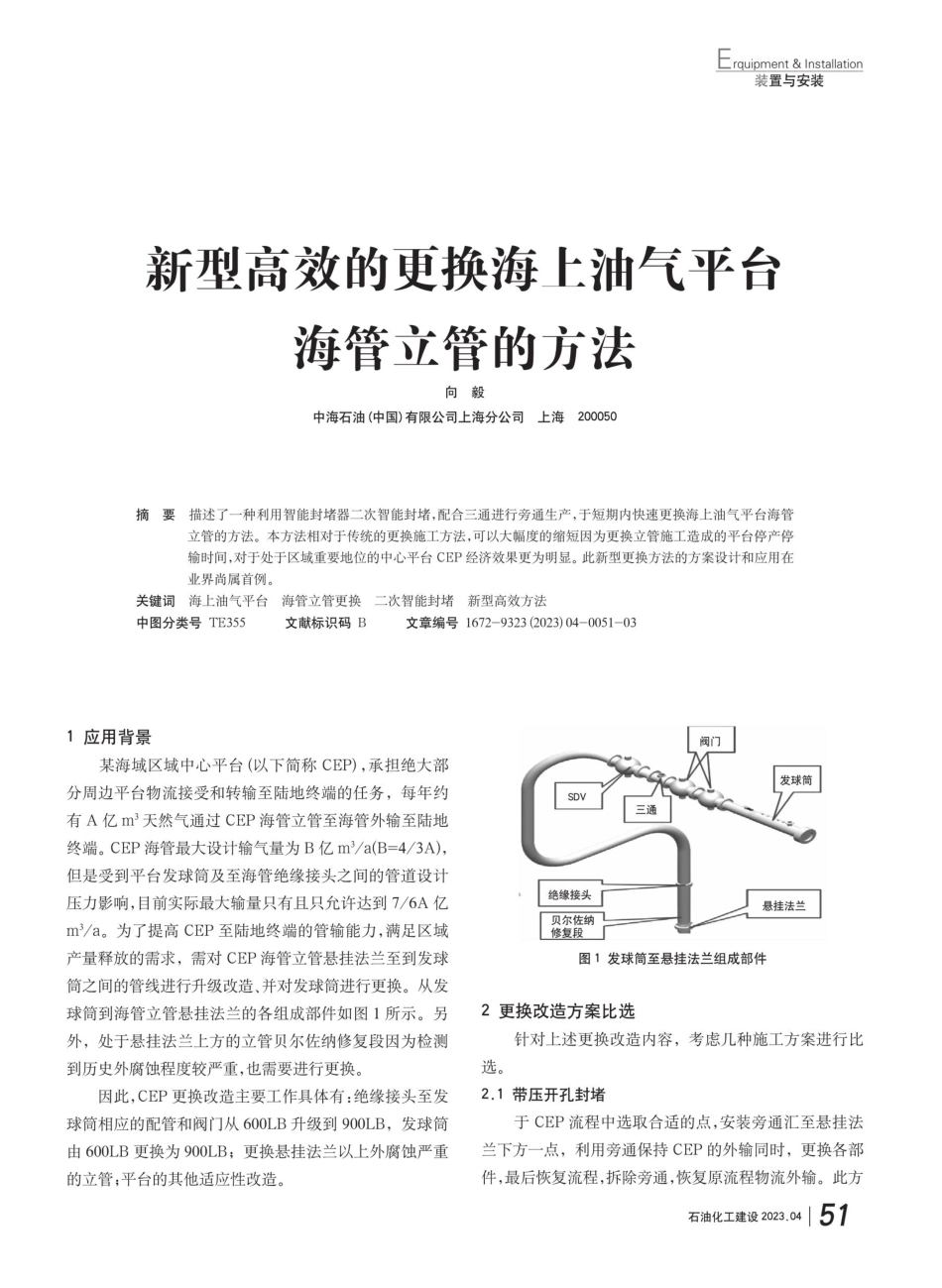

rquipment&Installation装置与安装新型高效的更换海上油气平台海管立管的方法向毅中海石油（中国)有限公司上海分公司上海200050摘要描述了一种利用智能封堵器二次智能封堵，配合三通进行旁通生产，于短期内快速更换海上油气平台海管立管的方法。本方法相对于传统的更换施工方法，可以大幅度的缩短因为更换立管施工造成的平台停产停输时间，对于处于区域重要地位的中心平台CEP经济效果更为明显。此新型更换方法的方案设计和应用在业界尚属首例。关键词海上油气平台海管立管更换二次智能封堵新型高效方法中图分类号TE355文献标识码B文章编号1672-9323(2023)04-0051-03发球筒1应用背景某海域区域中心平台（以下简称CEP），承担绝大部分周边平台物流接受和转输至陆地终端的任务，每年约有A亿m天然气通过CEP海管立管至海管外输至陆地终端。CEP海管最大设计输气量为B亿m²/a(B=4/3A),但是受到平台发球筒及至海管绝缘接头之间的管道设计压力影响，目前实际最大输量只有且只允许达到7/6A亿m3/a。为了提高CEP至陆地终端的管输能力,满足区域产量释放的需求，需对CEP海管立管悬挂法兰至到发球筒之间的管线进行升级改造、并对发球筒进行更换。从发球筒到海管立管悬挂法兰的各组成部件如图1所示。另外，处于悬挂法兰上方的立管贝尔佐纳修复段因为检测到历史外腐蚀程度较严重，也需要进行更换。因此，CEP更换改造主要工作具体有：绝缘接头至发球筒相应的配管和阀门从600LB升级到900LB，发球筒由600LB更换为900LB；更换悬挂法兰以上外腐蚀严重的立管；平台的其他适应性改造。阀门SDV三通绝缘接头贝尔佐纳修复段图1发球筒至悬挂法兰组成部件2更换改造方案比选针对上述更换改造内容，考虑几种施工方案进行比选。2.1带压开孔封堵于CEP流程中选取合适的点，安装旁通汇至悬挂法兰下方一点，利用旁通保持CEP的外输同时，更换各部件，最后恢复流程，拆除旁通，恢复原流程物流外输。此方油化建2..4151悬挂法兰Erguimentelnstalaton装置与安装案的优点是不影响CEP物流外输，不会为产区带来经济损失，但经现场考察和研究，鉴于施工空间狭窄，无法满足带压开孔封堵设备的空间需求，且带压开孔封堵施工在流程内物流压力较大的情况下有一定的泄露风险，因此此方案弃用。2.2CEP停产停输更换对需更换流程排气惰化后，进行更换改造，改造完毕后恢复生产和外输。此方案的优点是：安全风险小，作业步骤清晰，计划易编制和执行。缺点是导致停产时间过长，初步判断停产施工时间在60d以...
