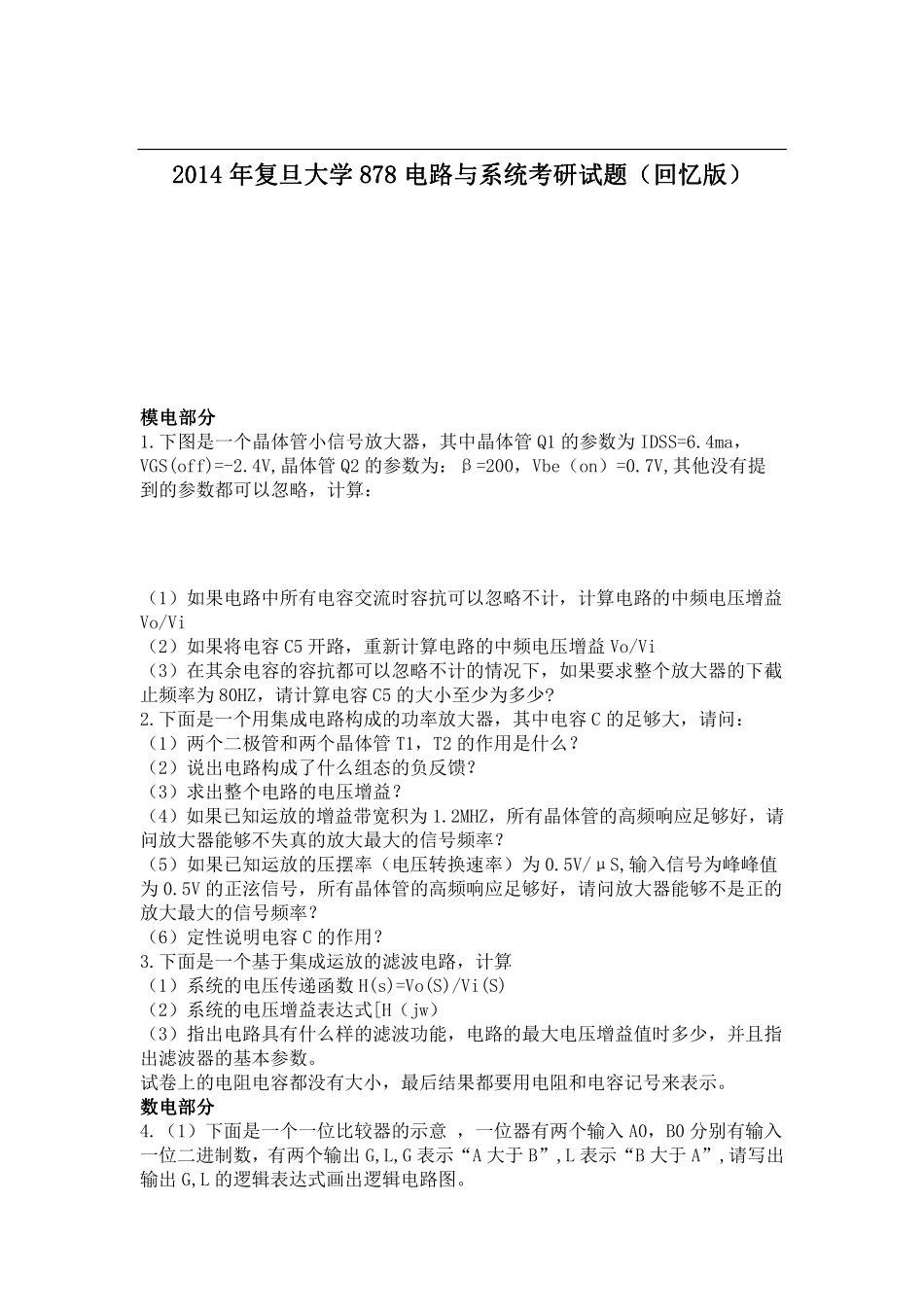

2014201420142014年复旦大学年复旦大学年复旦大学年复旦大学878878878878电路与系统考研试题电路与系统考研试题电路与系统考研试题电路与系统考研试题（（（（回忆版回忆版回忆版回忆版））））模模模模电电电电部部部部分分分分1.下图是一个晶体管小信号放大器，其中晶体管Q1的参数为IDSS=6.4ma，VGS(off)=-2.4V,晶体管Q2的参数为：β=200，Vbe（on）=0.7V,其他没有提到的参数都可以忽略，计算：（1）如果电路中所有电容交流时容抗可以忽略不计，计算电路的中频电压增益Vo/Vi（2）如果将电容C5开路，重新计算电路的中频电压增益Vo/Vi（3）在其余电容的容抗都可以忽略不计的情况下，如果要求整个放大器的下截止频率为80HZ，请计算电容C5的大小至少为多少?2.下面是一个用集成电路构成的功率放大器，其中电容C的足够大，请问：（1）两个二极管和两个晶体管T1，T2的作用是什么？（2）说出电路构成了什么组态的负反馈？（3）求出整个电路的电压增益？（4）如果已知运放的增益带宽积为1.2MHZ，所有晶体管的高频响应足够好，请问放大器能够不失真的放大最大的信号频率？（5）如果已知运放的压摆率（电压转换速率）为0.5V/μS,输入信号为峰峰值为0.5V的正泫信号，所有晶体管的高频响应足够好，请问放大器能够不是正的放大最大的信号频率？（6）定性说明电容C的作用？3.下面是一个基于集成运放的滤波电路，计算（1）系统的电压传递函数H(s)=Vo(S)/Vi(S)（2）系统的电压增益表达式[H（jw）（3）指出电路具有什么样的滤波功能，电路的最大电压增益值时多少，并且指出滤波器的基本参数。试卷上的电阻电容都没有大小，最后结果都要用电阻和电容记号来表示。数电部分数电部分数电部分数电部分4.（1）下面是一个一位比较器的示意，一位器有两个输入A0，B0分别有输入一位二进制数，有两个输出G,L,G表示“A大于B”,L表示“B大于A”,请写出输出G,L的逻辑表达式画出逻辑电路图。（2）右图是用两个一位比较器构成两位比较器的一种示意图，写出输出G,E,L的逻辑表达式，画出逻辑电路图（3）用一位比较器和两位比较器作为基本模块，用迭代的思想，外加尽可能少的与门，非门，或门来构成四位数据比较器，要求尽可能简单，画出逻辑电路图。5.使用JK触发器设计一个1011序列检测器，要求尽可能简单，可使用逻辑门电路。6,7,8分别是信号与系统，2012年原题，你没听错！3道大题原题。随机信号原理，和通信原理的题目，画图太麻烦了，就不回忆了，都很简单，送分题
