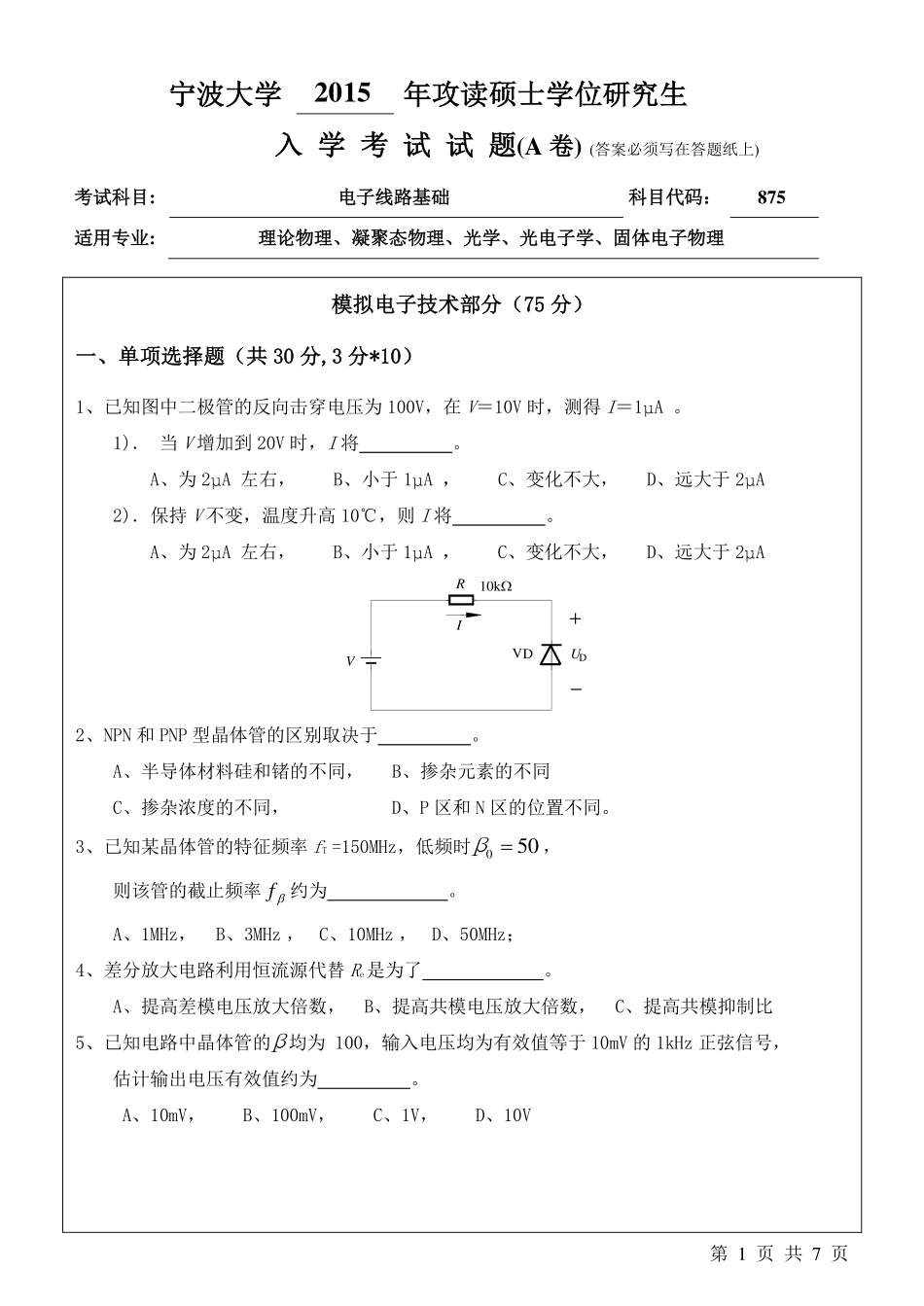

宁波大学2015年攻读硕士学位研究生入学考试试题(A卷)(答案必须写在答题纸上)考试科目:电子线路基础科目代码：875适用专业:理论物理、凝聚态物理、光学、光电子学、固体电子物理第1页共7页模拟电子技术部分（75分）一、单项选择题（共30分,3分*10）1、已知图中二极管的反向击穿电压为100V，在V＝10V时，测得I＝1μA。1)．当V增加到20V时，I将。A、为2μA左右，B、小于1μA，C、变化不大，D、远大于2μA2)．保持V不变，温度升高10℃，则I将。A、为2μA左右，B、小于1μA，C、变化不大，D、远大于2μARVDUDVI10k2、NPN和PNP型晶体管的区别取决于。A、半导体材料硅和锗的不同，B、掺杂元素的不同C、掺杂浓度的不同，D、P区和N区的位置不同。3、已知某晶体管的特征频率fT=150MHz，低频时500β，则该管的截止频率f约为。A、1MHz，B、3MHz，C、10MHz，D、50MHz；4、差分放大电路利用恒流源代替Re是为了。A、提高差模电压放大倍数，B、提高共模电压放大倍数，C、提高共模抑制比5、已知电路中晶体管的β均为100，输入电压均为有效值等于10mV的1kHz正弦信号，估计输出电压有效值约为。A、10mV，B、100mV，C、1V，D、10V宁波大学2015年攻读硕士学位研究生入学考试试题(A卷)(答案必须写在答题纸上)考试科目:电子线路基础科目代码：875适用专业:理论物理、凝聚态物理、光学、光电子学、固体电子物理第2页共7页6、电路如图所示，当用直流电压表测出CEU≈CCV，可能是因为。A、cR开路，B、cR短路，C、b1R开路，D、b2R开路，E、β过大+VCCC2C1Rb1Rb2ReCbRcRLuiuo7、在级间反馈电路中，级间反馈的组态和极性为________________。A、电压并联负反馈，B、电压并联正反馈，C、电流并联负反馈，D、电流串联负反馈，E、电压串联负反馈，F、无组态与极性可言。R5uIR2uOR3R4R1+VCCVEEAVT2VT1宁波大学2015年攻读硕士学位研究生入学考试试题(A卷)(答案必须写在答题纸上)考试科目:电子线路基础科目代码：875适用专业:理论物理、凝聚态物理、光学、光电子学、固体电子物理第3页共7页8、已知OCL电路如图所示，VT3的偏置电路未画出，输入电压iu为正弦波。1)．R3、R4、VT2所组成电路的作用是为了消除________________。A、饱和失真B、截止失真C、交越失真2)．为了使输出电压波形正、负半周幅值相等，VT4、VT5的电流放大系数应当__________。A、54B、45C、54+VCCVT1VCCRLR5VT4VT5VT3R2R7R6CR1R3R4VT2VD1VD211(+12V)(－12V)uiuo二、分析计算题（3小题...
