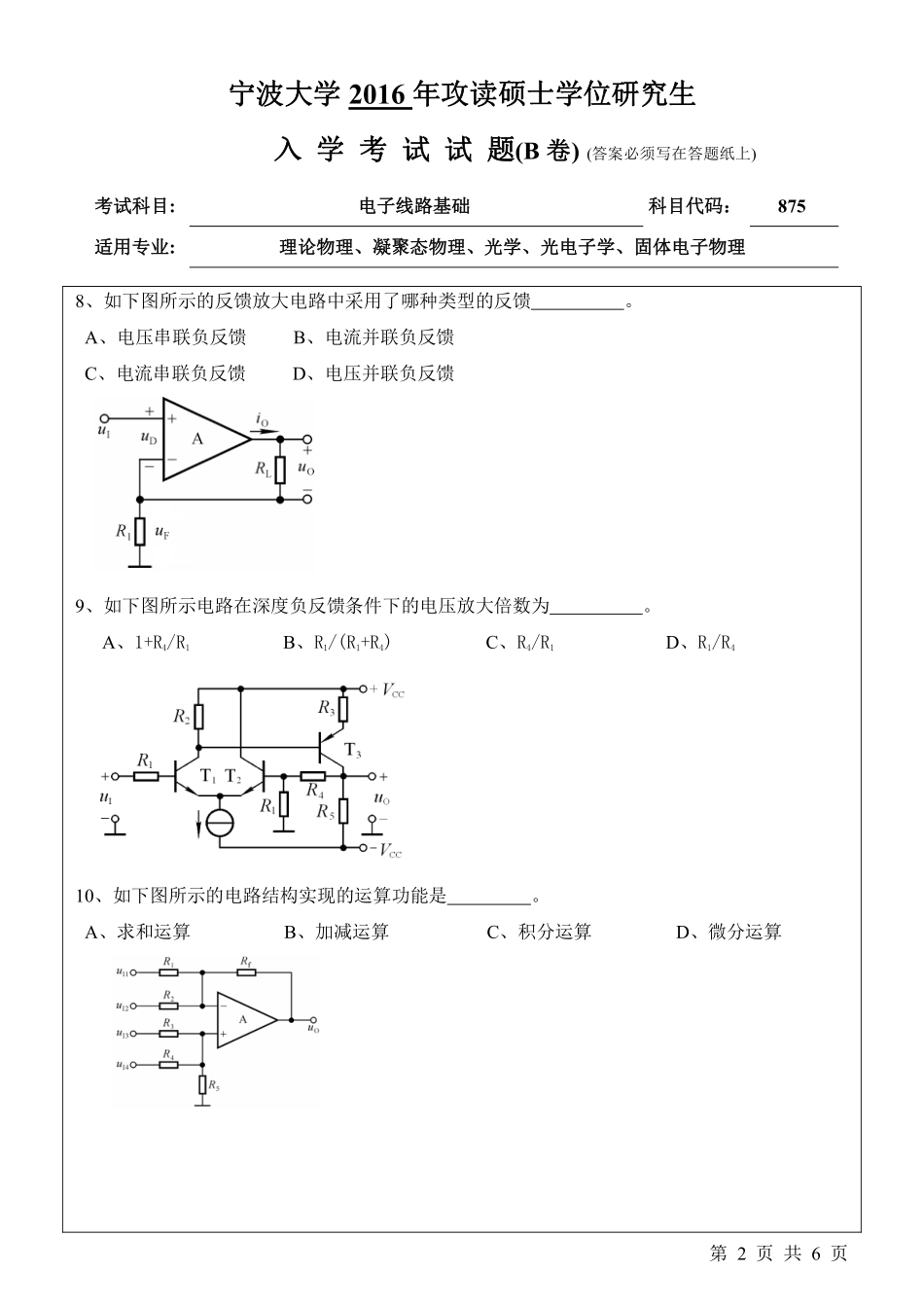

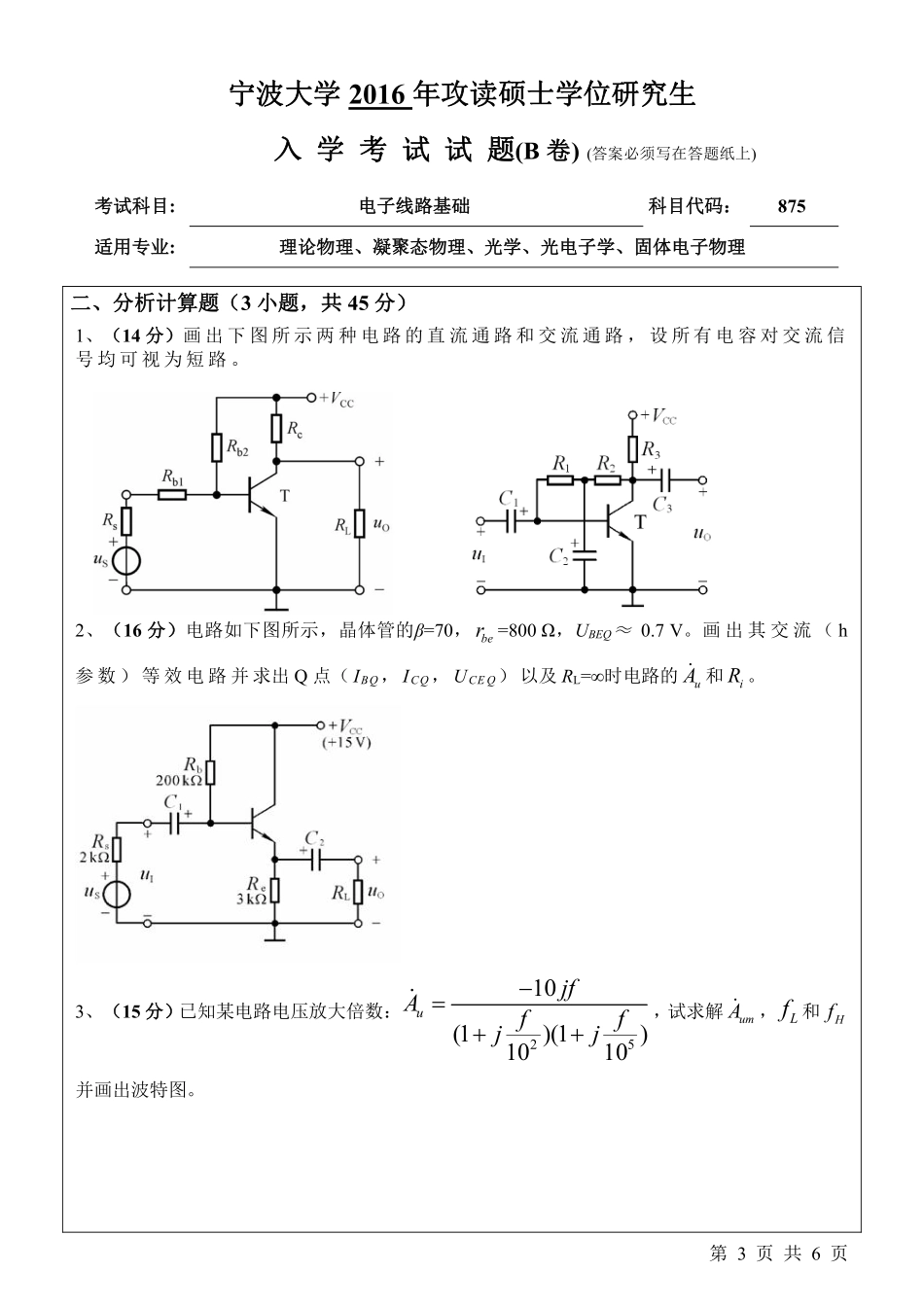

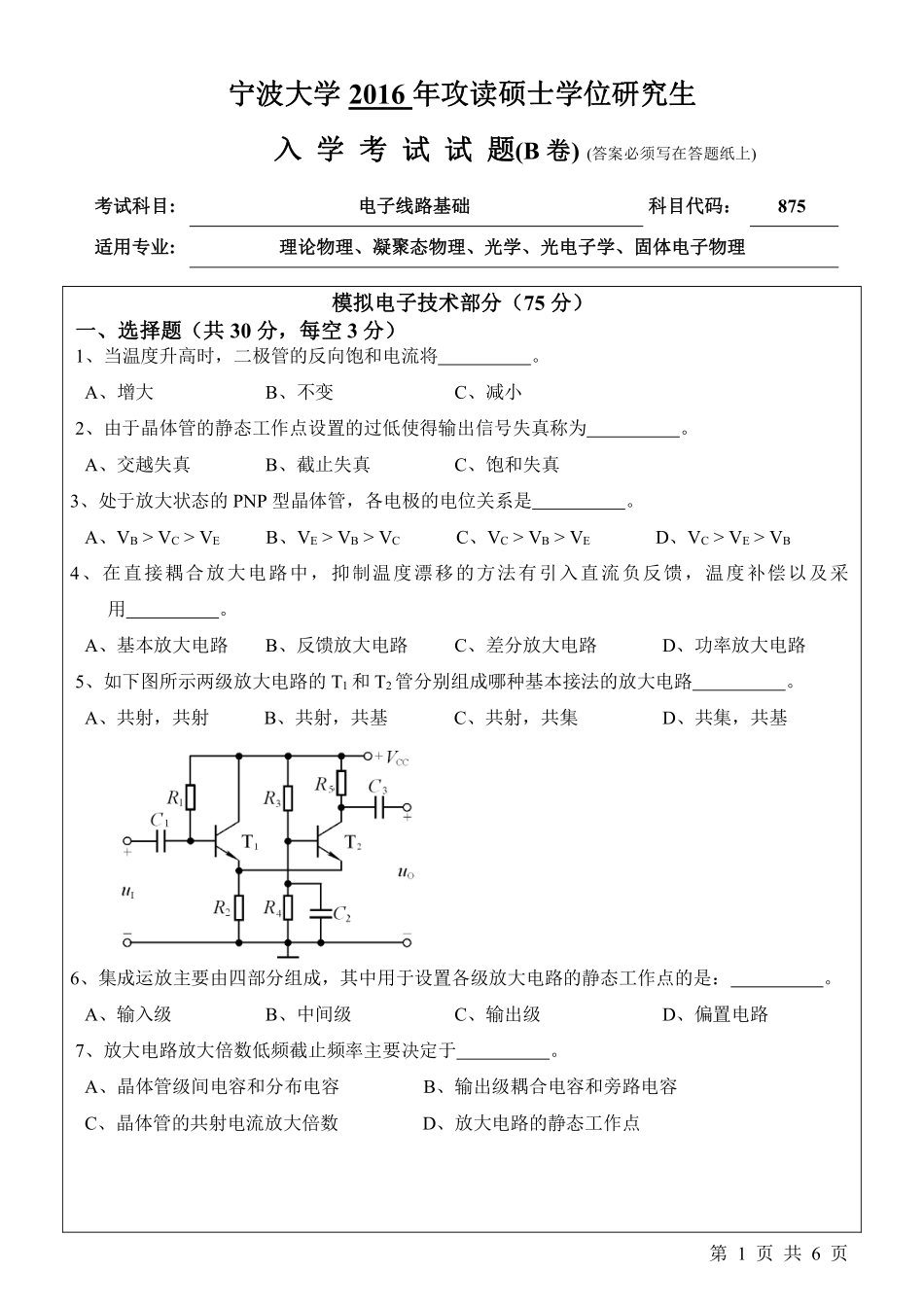

宁波大学2016年攻读硕士学位研究生入学考试试题(B卷)(答案必须写在答题纸上)考试科目:电子线路基础科目代码：875适用专业:理论物理、凝聚态物理、光学、光电子学、固体电子物理第1页共6页模拟电子技术部分（75分）一、选择题（共30分，每空3分）1、当温度升高时，二极管的反向饱和电流将。A、增大B、不变C、减小2、由于晶体管的静态工作点设置的过低使得输出信号失真称为。A、交越失真B、截止失真C、饱和失真3、处于放大状态的PNP型晶体管，各电极的电位关系是。A、VB>VC>VEB、VE>VB>VCC、VC>VB>VED、VC>VE>VB4、在直接耦合放大电路中，抑制温度漂移的方法有引入直流负反馈，温度补偿以及采用。A、基本放大电路B、反馈放大电路C、差分放大电路D、功率放大电路5、如下图所示两级放大电路的T1和T2管分别组成哪种基本接法的放大电路。A、共射，共射B、共射，共基C、共射，共集D、共集，共基6、集成运放主要由四部分组成，其中用于设置各级放大电路的静态工作点的是：。A、输入级B、中间级C、输出级D、偏置电路7、放大电路放大倍数低频截止频率主要决定于。A、晶体管级间电容和分布电容B、输出级耦合电容和旁路电容C、晶体管的共射电流放大倍数D、放大电路的静态工作点宁波大学2016年攻读硕士学位研究生入学考试试题(B卷)(答案必须写在答题纸上)考试科目:电子线路基础科目代码：875适用专业:理论物理、凝聚态物理、光学、光电子学、固体电子物理第2页共6页8、如下图所示的反馈放大电路中采用了哪种类型的反馈。A、电压串联负反馈B、电流并联负反馈C、电流串联负反馈D、电压并联负反馈9、如下图所示电路在深度负反馈条件下的电压放大倍数为。A、1+R4/R1B、R1/(R1+R4)C、R4/R1D、R1/R410、如下图所示的电路结构实现的运算功能是。A、求和运算B、加减运算C、积分运算D、微分运算宁波大学2016年攻读硕士学位研究生入学考试试题(B卷)(答案必须写在答题纸上)考试科目:电子线路基础科目代码：875适用专业:理论物理、凝聚态物理、光学、光电子学、固体电子物理第3页共6页二、分析计算题（3小题，共45分）1、（14分）画出下图所示两种电路的直流通路和交流通路，设所有电容对交流信号均可视为短路。2、（16分）电路如下图所示，晶体管的β=70，ber=800Ω，UBEQ≈0.7V。画出其交流（h参数）等效电路并求出Q点（IBQ，ICQ，UCEQ）以及RL=∞时电路的uA和iR。3、（15分）已知某电路电压放大倍数：2510(1)(1)1010ujfAffjj，试求解umA，Lf和Hf并画出波特...
