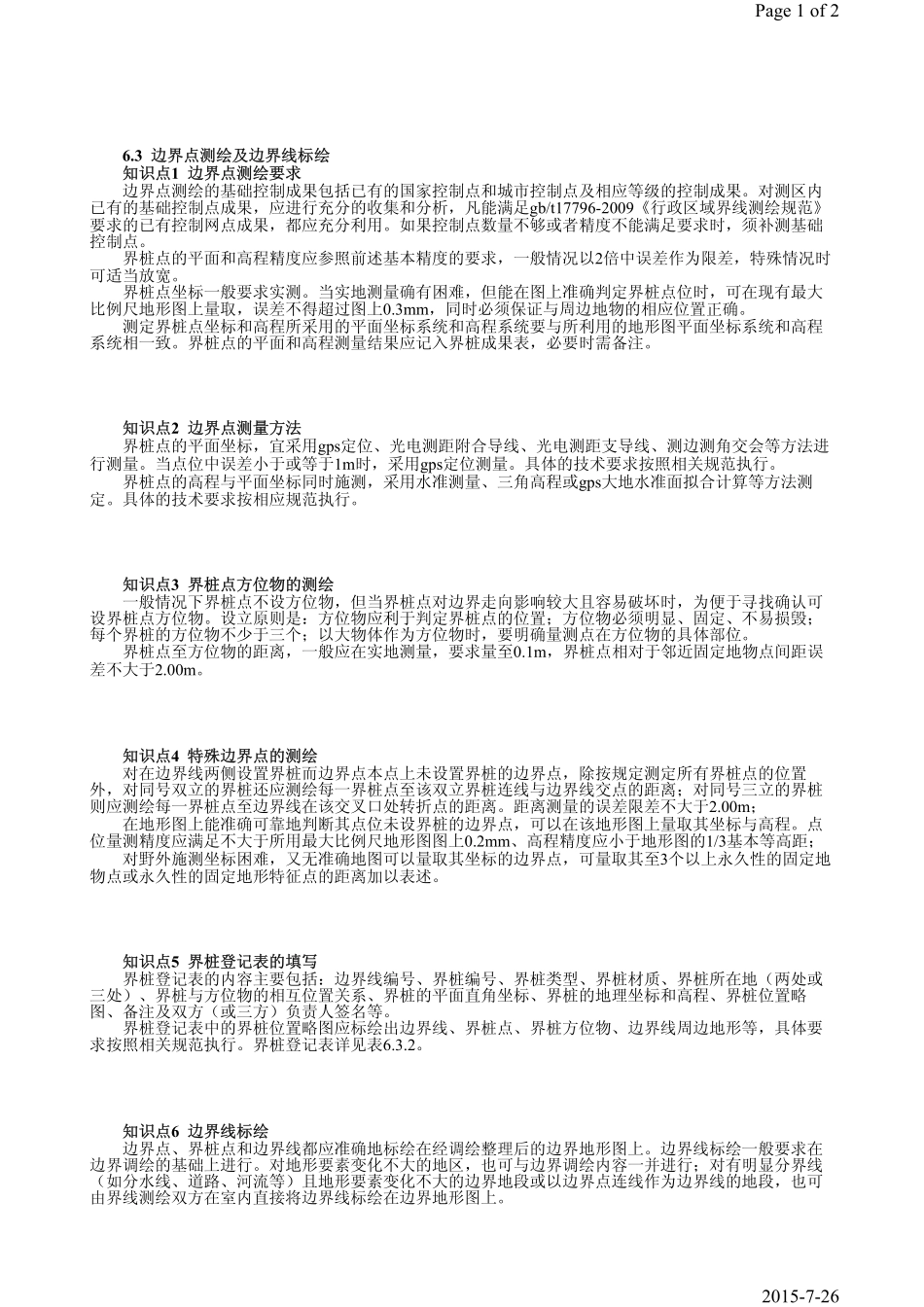

6.3边界点测绘及边界线标绘知识点1边界点测绘要求边界点测绘的基础控制成果包括已有的国家控制点和城市控制点及相应等级的控制成果。对测区内已有的基础控制点成果，应进行充分的收集和分析，凡能满足gb/t17796-2009《行政区域界线测绘规范》要求的已有控制网点成果，都应充分利用。如果控制点数量不够或者精度不能满足要求时，须补测基础控制点。界桩点的平面和高程精度应参照前述基本精度的要求，一般情况以2倍中误差作为限差，特殊情况时可适当放宽。界桩点坐标一般要求实测。当实地测量确有困难，但能在图上准确判定界桩点位时，可在现有最大比例尺地形图上量取，误差不得超过图上0.3mm，同时必须保证与周边地物的相应位置正确。测定界桩点坐标和高程所采用的平面坐标系统和高程系统要与所利用的地形图平面坐标系统和高程系统相一致。界桩点的平面和高程测量结果应记入界桩成果表，必要时需备注。知识点2边界点测量方法界桩点的平面坐标，宜采用gps定位、光电测距附合导线、光电测距支导线、测边测角交会等方法进行测量。当点位中误差小于或等于1m时，采用gps定位测量。具体的技术要求按照相关规范执行。界桩点的高程与平面坐标同时施测，采用水准测量、三角高程或gps大地水准面拟合计算等方法测定。具体的技术要求按相应规范执行。知识点3界桩点方位物的测绘一般情况下界桩点不设方位物，但当界桩点对边界走向影响较大且容易破坏时，为便于寻找确认可设界桩点方位物。设立原则是：方位物应利于判定界桩点的位置；方位物必须明显、固定、不易损毁；每个界桩的方位物不少于三个；以大物体作为方位物时，要明确量测点在方位物的具体部位。界桩点至方位物的距离，一般应在实地测量，要求量至0.1m，界桩点相对于邻近固定地物点间距误差不大于2.00m。知识点4特殊边界点的测绘对在边界线两侧设置界桩而边界点本点上未设置界桩的边界点，除按规定测定所有界桩点的位置外，对同号双立的界桩还应测绘每一界桩点至该双立界桩连线与边界线交点的距离；对同号三立的界桩则应测绘每一界桩点至边界线在该交叉口处转折点的距离。距离测量的误差限差不大于2.00m；在地形图上能准确可靠地判断其点位未设界桩的边界点，可以在该地形图上量取其坐标与高程。点位量测精度应满足不大于所用最大比例尺地形图图上0.2mm、高程精度应小于地形图的1/3基本等高距；对野外施测坐标困难，又无准确地图可以量取其坐标的边界点，可量取其至3个以上永久性的固定地物点或永久性的...
