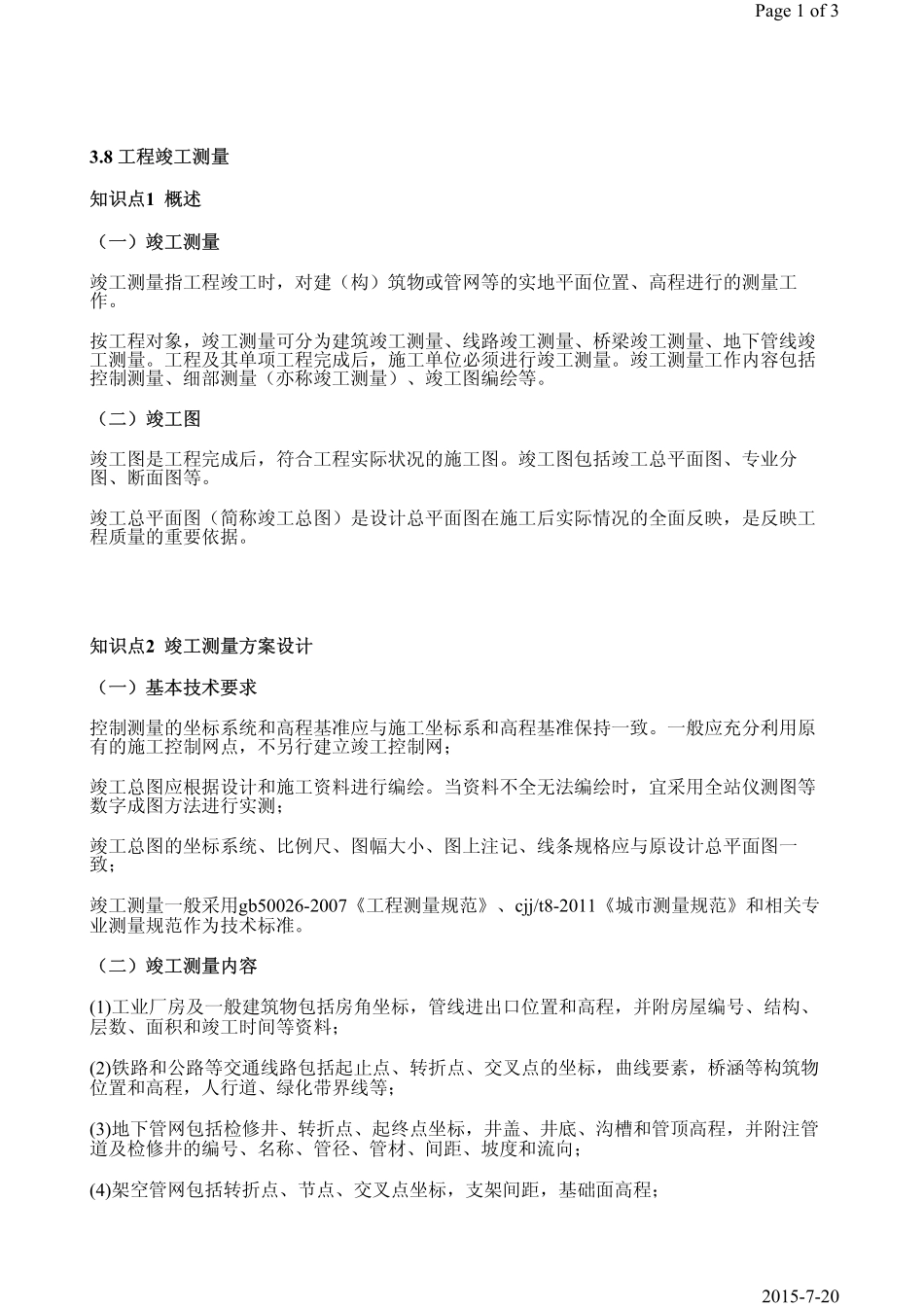

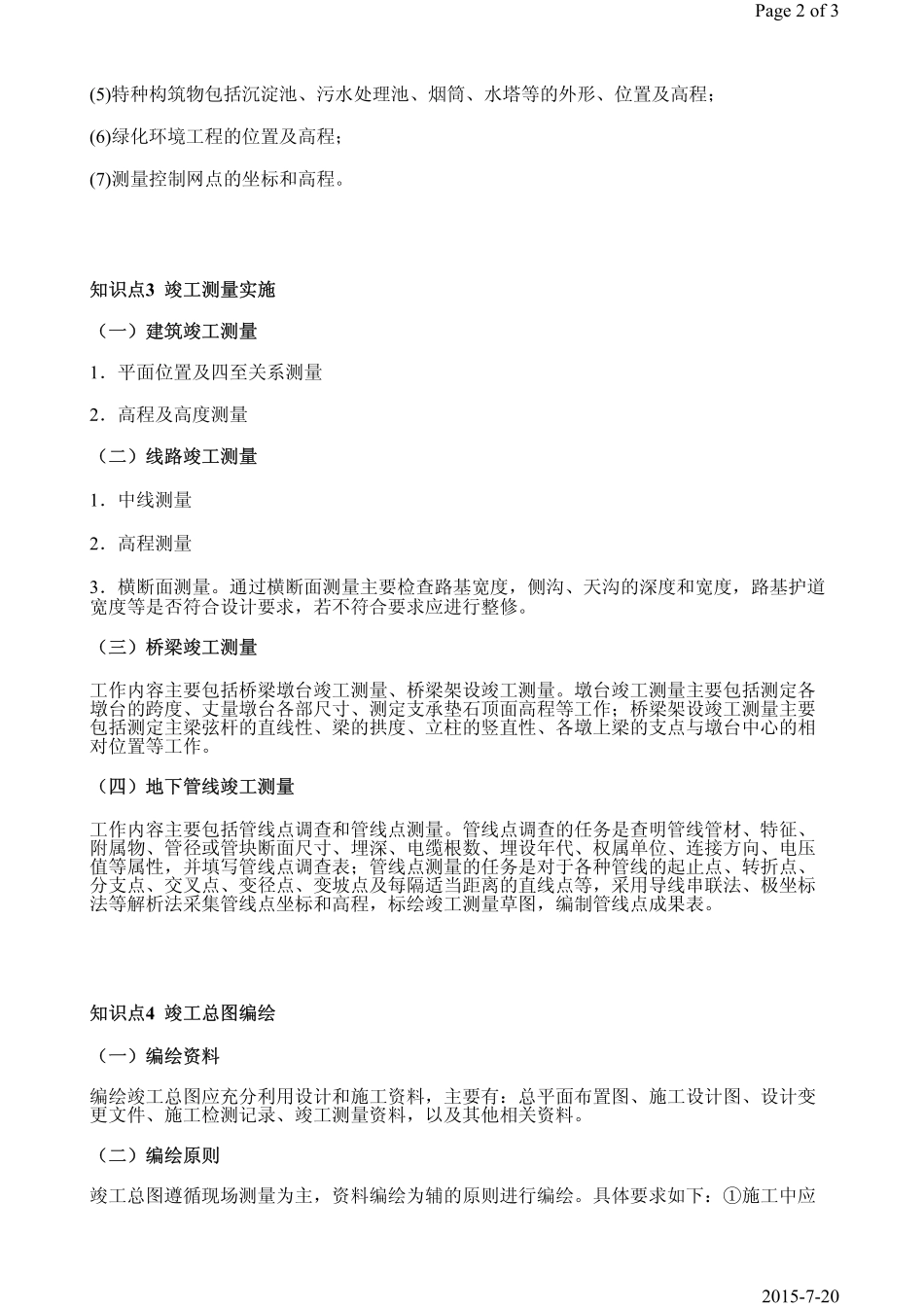

3.8工程竣工测量知识点1概述（一）竣工测量竣工测量指工程竣工时，对建（构）筑物或管网等的实地平面位置、高程进行的测量工作。按工程对象，竣工测量可分为建筑竣工测量、线路竣工测量、桥梁竣工测量、地下管线竣工测量。工程及其单项工程完成后，施工单位必须进行竣工测量。竣工测量工作内容包括控制测量、细部测量（亦称竣工测量）、竣工图编绘等。（二）竣工图竣工图是工程完成后，符合工程实际状况的施工图。竣工图包括竣工总平面图、专业分图、断面图等。竣工总平面图（简称竣工总图）是设计总平面图在施工后实际情况的全面反映，是反映工程质量的重要依据。知识点2竣工测量方案设计（一）基本技术要求控制测量的坐标系统和高程基准应与施工坐标系和高程基准保持一致。一般应充分利用原有的施工控制网点，不另行建立竣工控制网；竣工总图应根据设计和施工资料进行编绘。当资料不全无法编绘时，宜采用全站仪测图等数字成图方法进行实测；竣工总图的坐标系统、比例尺、图幅大小、图上注记、线条规格应与原设计总平面图一致；竣工测量一般采用gb50026-2007《工程测量规范》、cjj/t8-2011《城市测量规范》和相关专业测量规范作为技术标准。（二）竣工测量内容(1)工业厂房及一般建筑物包括房角坐标，管线进出口位置和高程，并附房屋编号、结构、层数、面积和竣工时间等资料；(2)铁路和公路等交通线路包括起止点、转折点、交叉点的坐标，曲线要素，桥涵等构筑物位置和高程，人行道、绿化带界线等；(3)地下管网包括检修井、转折点、起终点坐标，井盖、井底、沟槽和管顶高程，并附注管道及检修井的编号、名称、管径、管材、间距、坡度和流向；(4)架空管网包括转折点、节点、交叉点坐标，支架间距，基础面高程；Page1of32015-7-20(5)特种构筑物包括沉淀池、污水处理池、烟筒、水塔等的外形、位置及高程；(6)绿化环境工程的位置及高程；(7)测量控制网点的坐标和高程。知识点3竣工测量实施（一）建筑竣工测量1．平面位置及四至关系测量2．高程及高度测量（二）线路竣工测量1．中线测量2．高程测量3．横断面测量。通过横断面测量主要检查路基宽度，侧沟、天沟的深度和宽度，路基护道宽度等是否符合设计要求，若不符合要求应进行整修。（三）桥梁竣工测量工作内容主要包括桥梁墩台竣工测量、桥梁架设竣工测量。墩台竣工测量主要包括测定各墩台的跨度、丈量墩台各部尺寸、测定支承垫石顶面高程等工作；桥梁架设竣工测量主要包括测定主梁弦杆的直线性、梁的...
