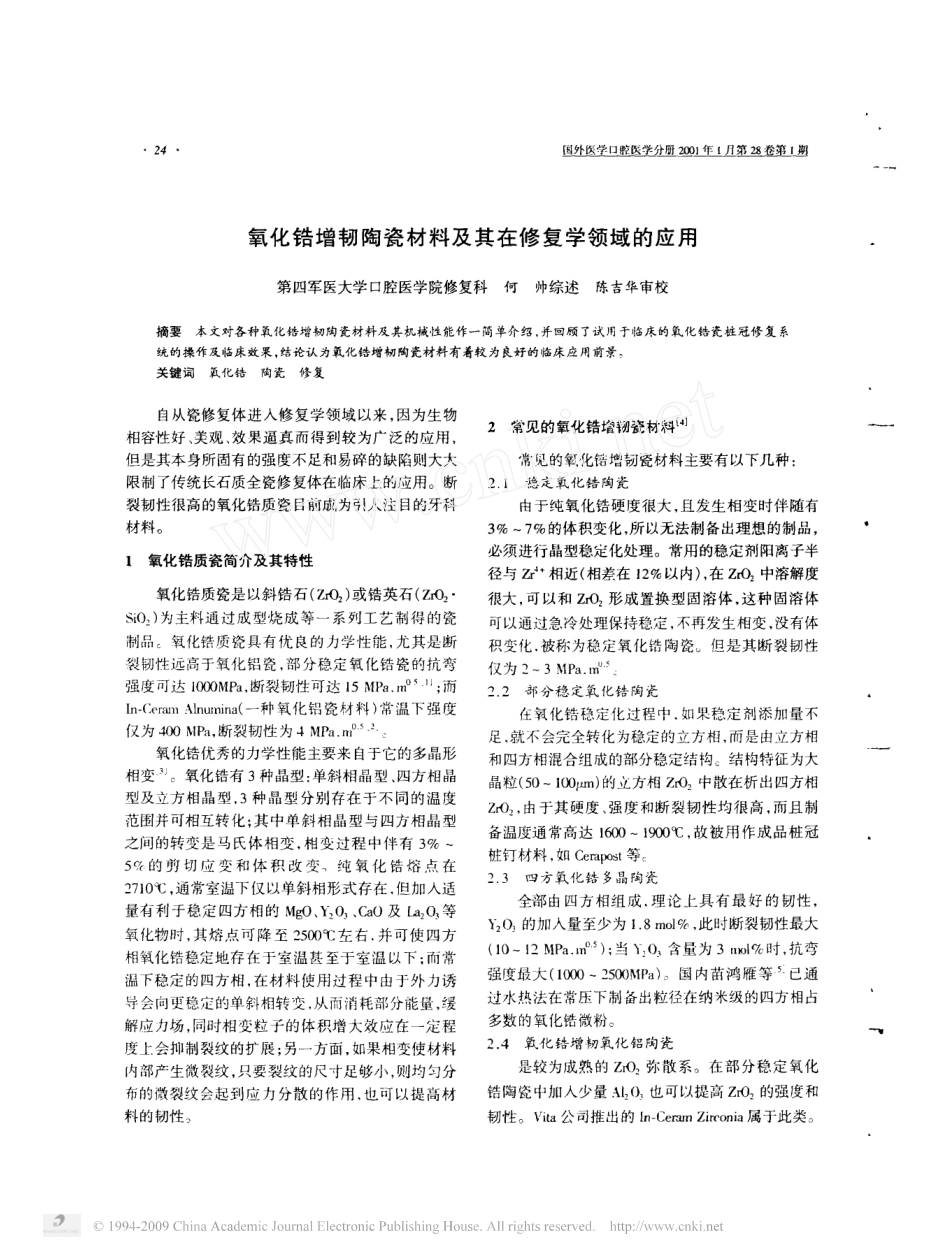

国外医学日腔医学分册‘年月第邓卷第期氧化错增韧陶瓷材料及其在修复学领域的应用第四军医大学口腔医学院修复科何帅综述陈吉华审校摘要本文对各种氧化错增韧陶瓷材料及其机械性能作一简单介绍,并回顾了试用于临床的氧化皓瓷桩冠修复系统的操作及临床效果,结论认为氧化结增韧陶瓷材料有着较为良好的临床应用前景。关键词氧化错陶瓷修复自从瓷修复体进人修复学领域以来,因为生物相容性好、美观、效果逼真而得到较为广泛的应用,但是其本身所固有的强度不足和易碎的缺陷则大大限制了传统长石质全瓷修复体在临床上的应用。断裂韧性很高的氧化错质瓷目前成为引人注目的牙科材料。氧化错质瓷简介及其特性氧化错质瓷是以斜错石八或错英石八·为主料通过成型烧成等一系列工艺制得的瓷制品。氧化错质瓷具有优良的力学性能,尤其是断裂韧性远高于氧化铝瓷,部分稳定氧化错瓷的抗弯强度可达仪〕,断裂韧性可达巧砂’川而一二组一种氧化铝瓷材料常温下强度仅为,断裂韧性为、’·氧化错优秀的力学性能主要来自于它的多晶形相变一’」。氧化错有种晶型单斜相品型、四方相晶型及立方相晶型,种晶型分别存在于不同的温度范围并可相互转化其中单斜相晶型与四方相晶型之间的转变是马氏体相变,相变过程中伴有的剪切应变和体积改变。纯氧化错熔点在,通常室温下仅以单斜相形式存在,但加人适量有利于稳定四方相的夕、矶。、及巨等氧化物时,其熔点可降至℃左右,并可使四方相氧化错稳定地存在于室温甚至于室温以下而常温下稳定的四方相,在材料使用过程中由于外力诱导会间更稳定的单斜相转变,从而消耗部分能量,缓解应力场,同时相变粒子的体积增大效应在一定程度上会抑制裂纹的扩展另一方面,如果相变使材料内部产生微裂纹,只要裂纹的尺寸足够小,则均匀分布的微裂纹会起到应力分散的作用,也可以提高材料的韧性。常见的氧化错增韧瓷材料’常见的氧化错增韧瓷材料主要有以下几种稳定氧化错陶瓷由于纯氧化错硬度很大,且发生相变时伴随有一的体积变化,所以无法制备出理想的制品,必须进行晶型稳定化处理。常用的稳定剂阳离子半径与’十相近相差在以内,在八中溶解度很大,可以和刃形成置换型固溶体,这种固溶体可以通过急冷处理保持稳定,不再发生相变,没有体积变化,被称为稳定氧化错陶瓷。但是其断裂韧性仅为一淤,部分稳定氧化错淘瓷在氧化错稳定化过程中,如果稳定剂添加量不足,就不会完全转化为稳定的立方相,而是由立方相和四方相混合组成的部分稳定结构结构特征为大晶粒一脚的立方相心中散...
