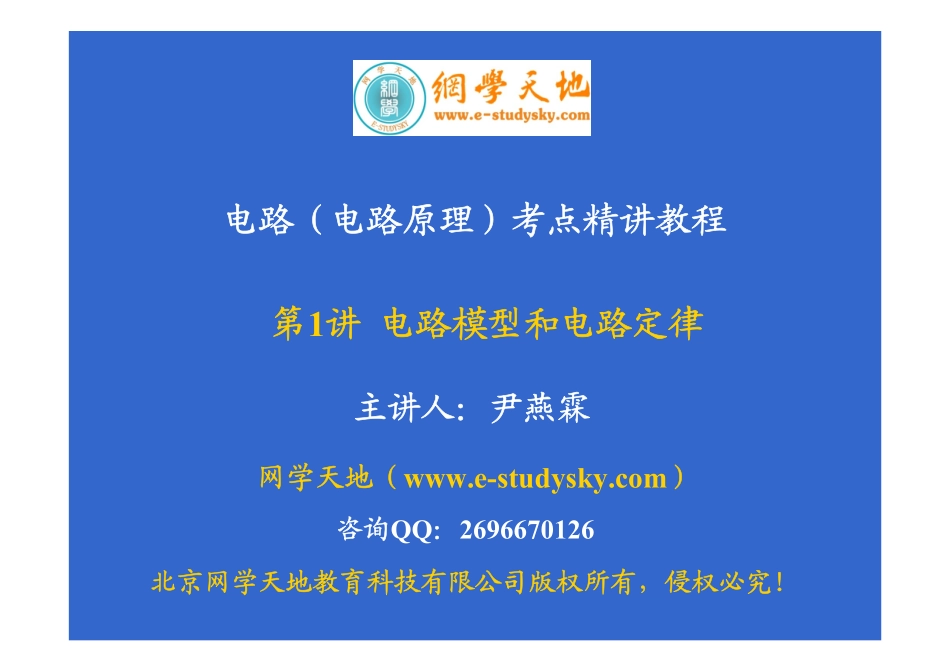

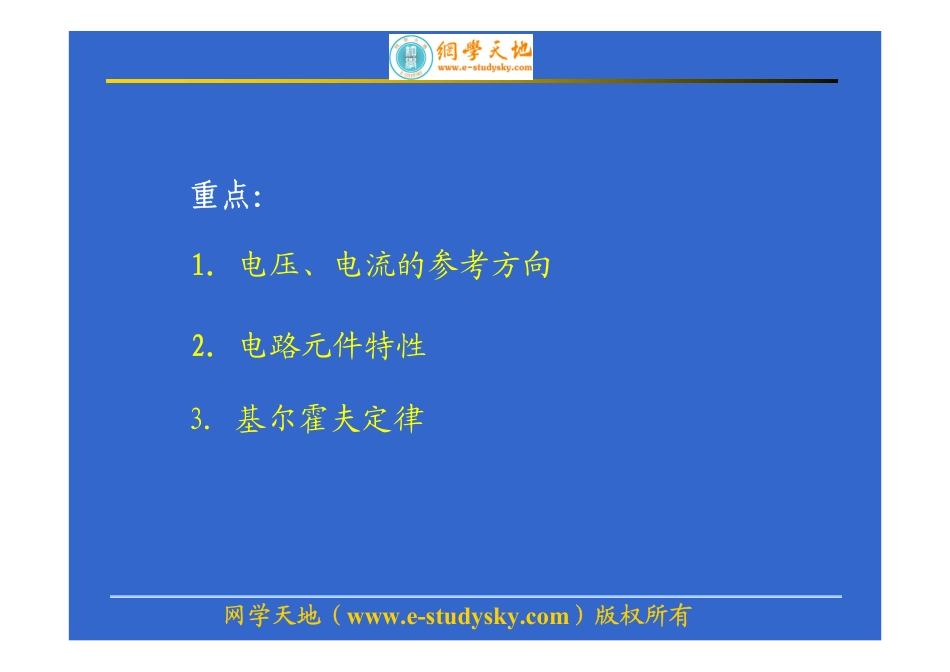

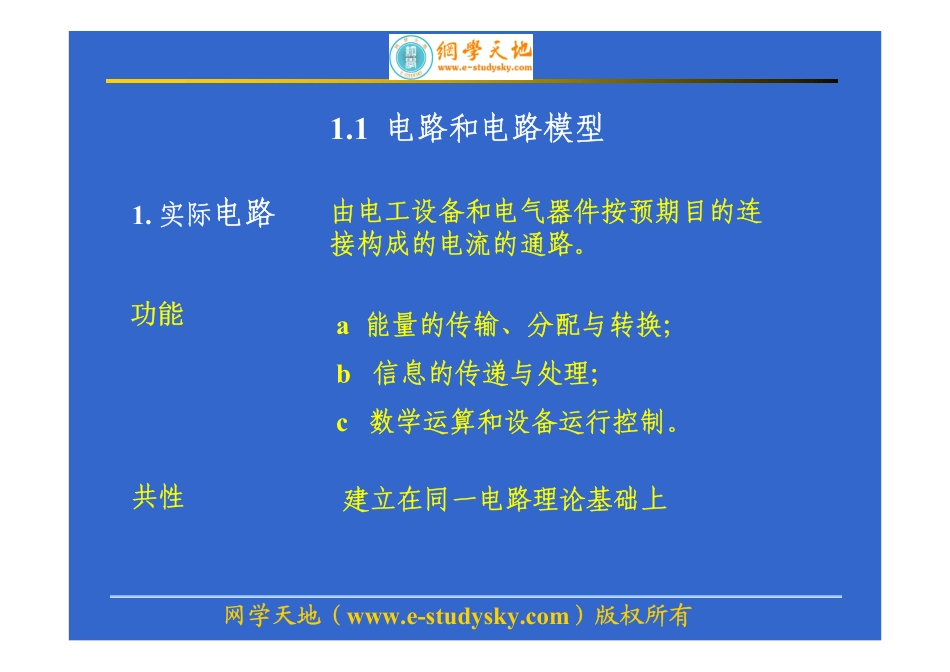

主讲人：尹燕霖电路（电路原理）考点精讲教程第1讲电路模型和电路定律网学天地（www.e-studysky.com）北京网学天地教育科技有限公司版权所有，侵权必究！咨询QQ：2696670126网学天地（www.e-studysky.com）版权所有1.电压、电流的参考方向3.基尔霍夫定律2.电路元件特性重点：网学天地（www.e-studysky.com）版权所有1.实际电路功能a能量的传输、分配与转换；b信息的传递与处理；c数学运算和设备运行控制。共性建立在同一电路理论基础上由电工设备和电气器件按预期目的连接构成的电流的通路。1.1电路和电路模型网学天地（www.e-studysky.com）版权所有反映实际电路部件的主要电磁性质的理想电路元件及其组合。sRLRsU10BASE-Twallplate导线电池开关灯泡电路图�理想电路元件有某种确定的电磁性能的理想元件。�电路模型2.电路模型网学天地（www.e-studysky.com）版权所有几种基本的电路元件：电阻元件：表示消耗电能的元件电感元件：表示产生磁场，储存磁场能量的元件电容元件：表示产生电场，储存电场能量的元件电源元件：表示各种将其它形式的能量转变成电能的元件注�具有相同的主要电磁性能的实际电路部件，在一定条件下可用同一模型表示；�同一实际电路部件在不同的应用条件下，其模型可以有不同的形式。网学天地（www.e-studysky.com）版权所有电路中的主要物理量有电压、电流、电荷、磁链、能量、电功率等。在线性电路分析中人们主要关心的物理量是电流、电压和功率。1.电流及其参考方向tqtqitddlim)t(0Δdef==→ΔΔ�电流强度带电粒子有规则的定向运动单位时间内通过导体横截面的电荷量�电流1.2电流、电压及其参考方向网学天地（www.e-studysky.com）版权所有�实际方向正电荷的运动方向为电流的实际方向�单位1kA=103A，1mA=10-3A，1μA=10-6AA（安培）、kA、mA、μA元件(导线)中电流流动的实际方向只有两种可能:⊕实际方向实际方向⊕AABB问题复杂电路或电路中的电流随时间变化时，电流的实际方向往往很难事先判断网学天地（www.e-studysky.com）版权所有�参考方向i参考方向大小方向(正负）电流(代数量)任意假定一个正电荷运动的方向即为电流的参考方向。ABi参考方向i参考方向i>0i<0实际方向实际方向电流的参考方向与实际方向的关系：AABB网学天地（www.e-studysky.com）版权所有电流参考方向的两种表示：•用箭头表示：箭头的指向为电流的参考方向。•用双下标表示：如iAB,电流的参考方向由A指向B。iABiABAB网学天地（www.e-studysky.c...
