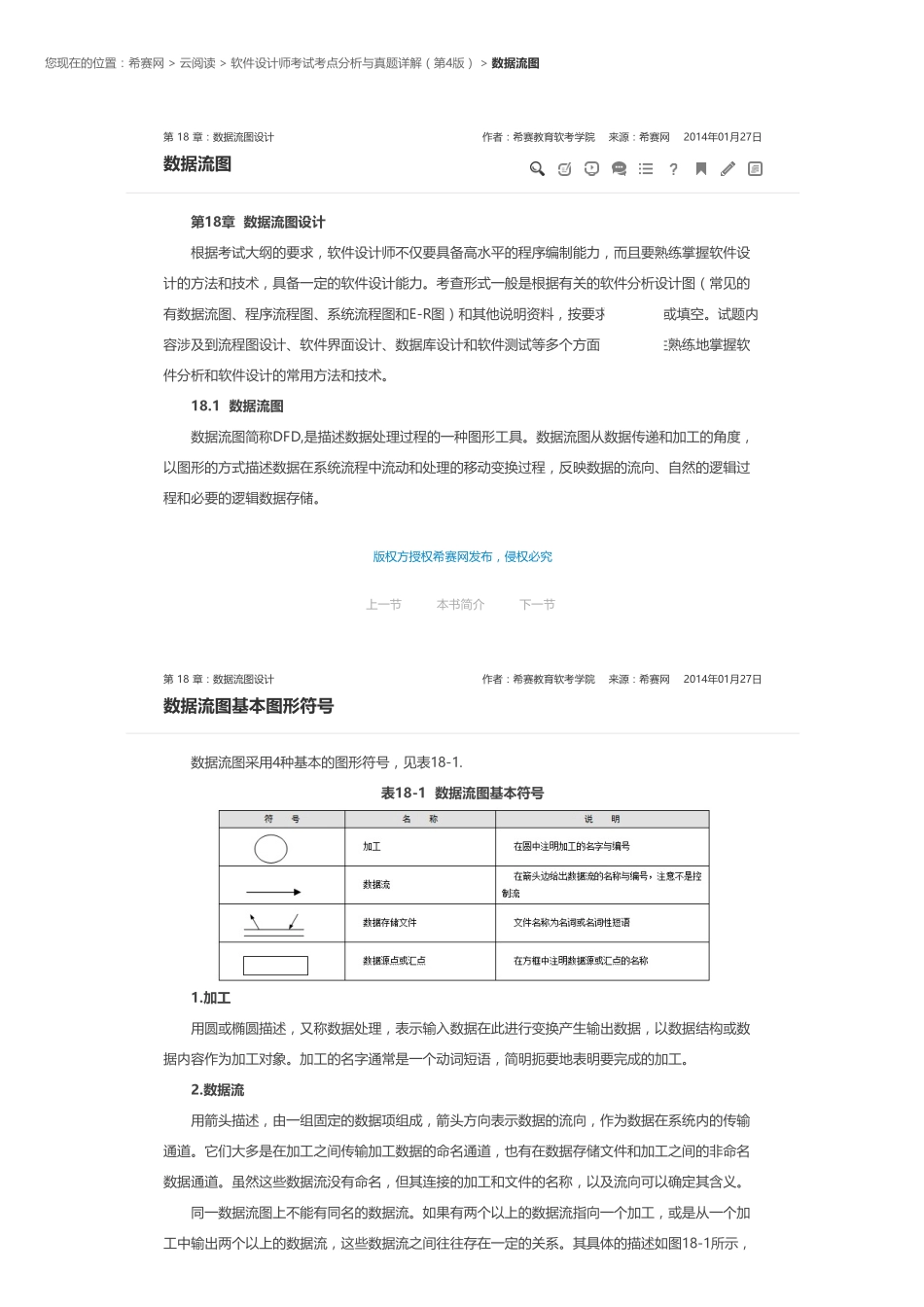

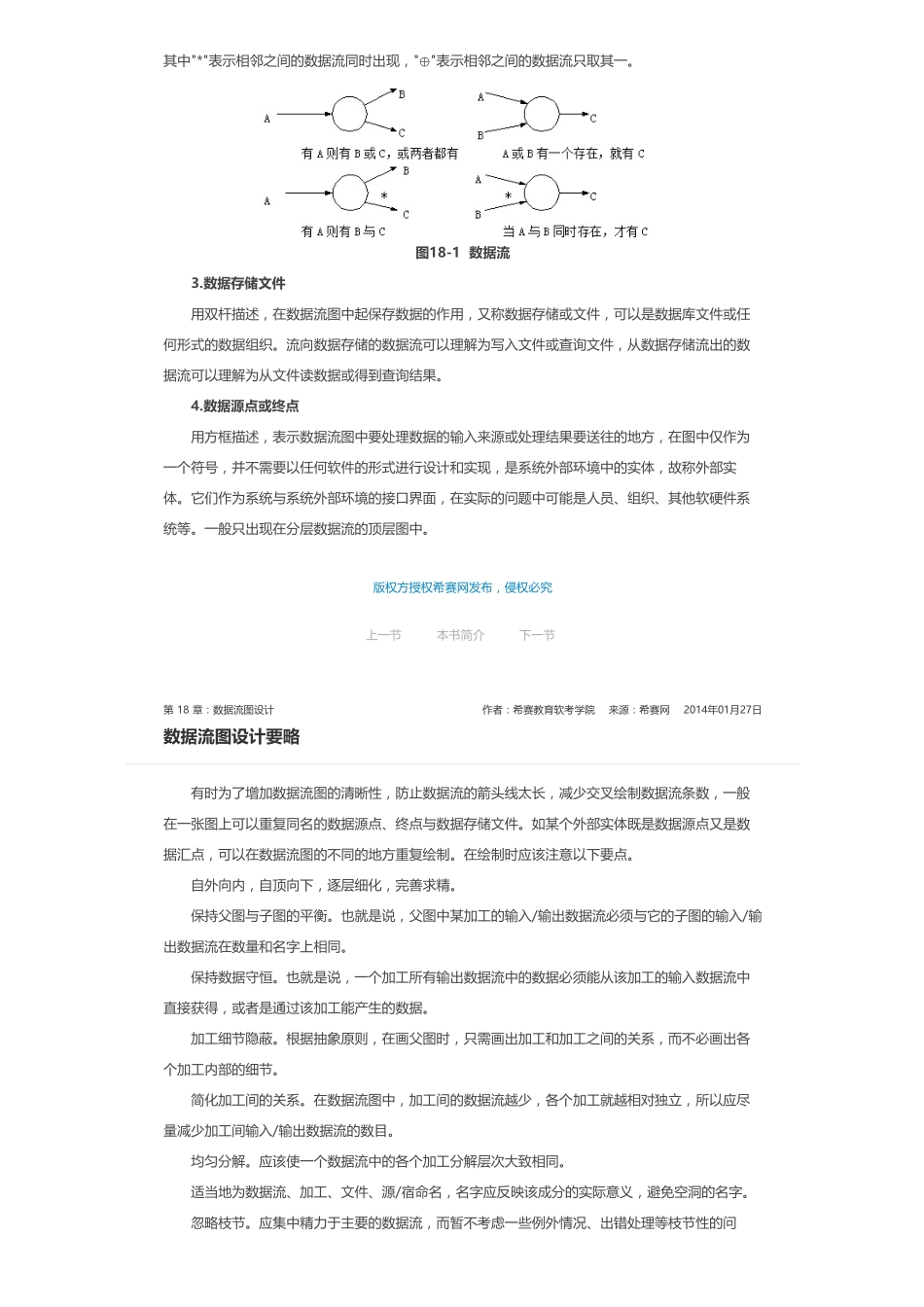

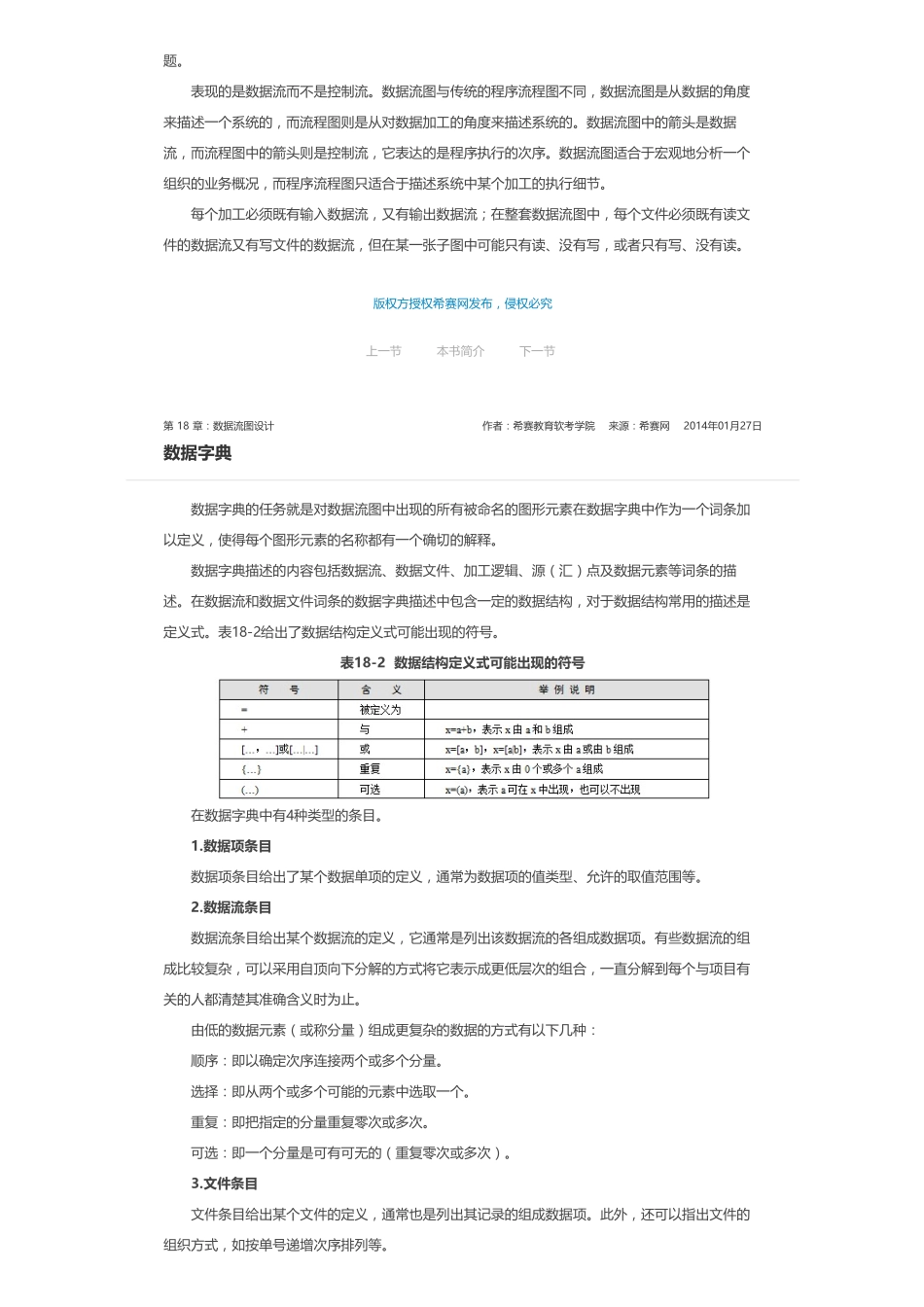

您现在的位置：希赛网>云阅读>软件设计师考试考点分析与真题详解（第4版）>数据流图第18章：数据流图设计作者：希赛教育软考学院来源：希赛网2014年01月27日数据流图上一节本书简介下一节第18章：数据流图设计作者：希赛教育软考学院来源：希赛网2014年01月27日数据流图基本图形符号第18章数据流图设计根据考试大纲的要求，软件设计师不仅要具备高水平的程序编制能力，而且要熟练掌握软件设计的方法和技术，具备一定的软件设计能力。考查形式一般是根据有关的软件分析设计图（常见的有数据流图、程序流程图、系统流程图和E-R图）和其他说明资料，按要求回答问题或填空。试题内容涉及到流程图设计、软件界面设计、数据库设计和软件测试等多个方面，要求考生熟练地掌握软件分析和软件设计的常用方法和技术。18.1数据流图数据流图简称DFD,是描述数据处理过程的一种图形工具。数据流图从数据传递和加工的角度，以图形的方式描述数据在系统流程中流动和处理的移动变换过程，反映数据的流向、自然的逻辑过程和必要的逻辑数据存储。版权方授权希赛网发布，侵权必究数据流图采用4种基本的图形符号，见表18-1.表18-1数据流图基本符号1.加工用圆或椭圆描述，又称数据处理，表示输入数据在此进行变换产生输出数据，以数据结构或数据内容作为加工对象。加工的名字通常是一个动词短语，简明扼要地表明要完成的加工。2.数据流用箭头描述，由一组固定的数据项组成，箭头方向表示数据的流向，作为数据在系统内的传输通道。它们大多是在加工之间传输加工数据的命名通道，也有在数据存储文件和加工之间的非命名数据通道。虽然这些数据流没有命名，但其连接的加工和文件的名称，以及流向可以确定其含义。同一数据流图上不能有同名的数据流。如果有两个以上的数据流指向一个加工，或是从一个加工中输出两个以上的数据流，这些数据流之间往往存在一定的关系。其具体的描述如图18-1所示，上一节本书简介下一节第18章：数据流图设计作者：希赛教育软考学院来源：希赛网2014年01月27日数据流图设计要略其中"*"表示相邻之间的数据流同时出现，"⊕"表示相邻之间的数据流只取其一。图18-1数据流3.数据存储文件用双杆描述，在数据流图中起保存数据的作用，又称数据存储或文件，可以是数据库文件或任何形式的数据组织。流向数据存储的数据流可以理解为写入文件或查询文件，从数据存储流出的数据流可以理解为从文件读数据或得到查询结果。4.数据源点或终点用方框描述，表示数据流...
