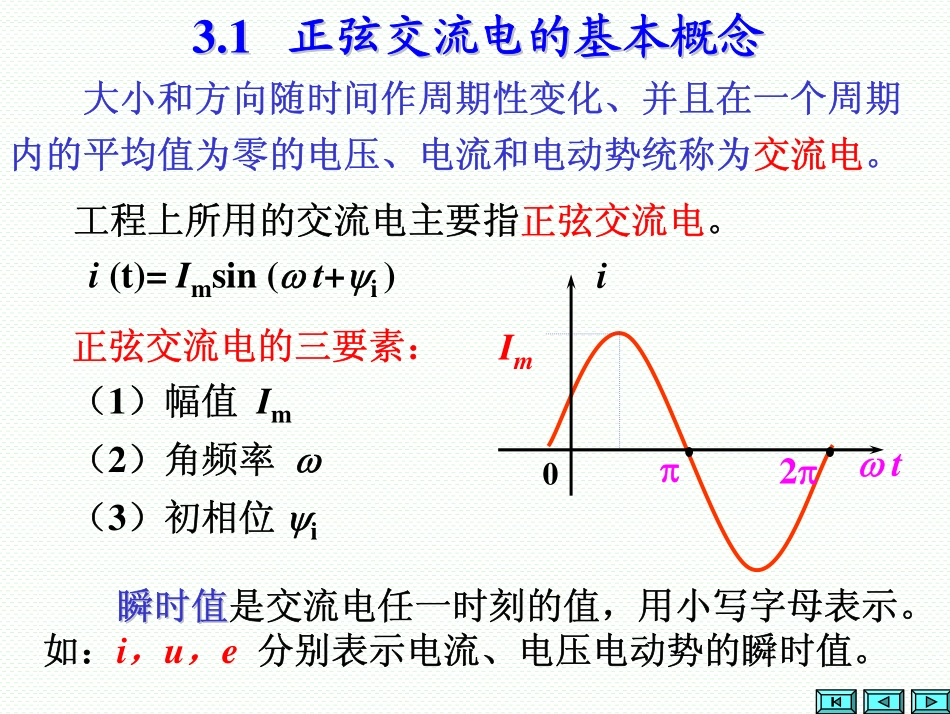

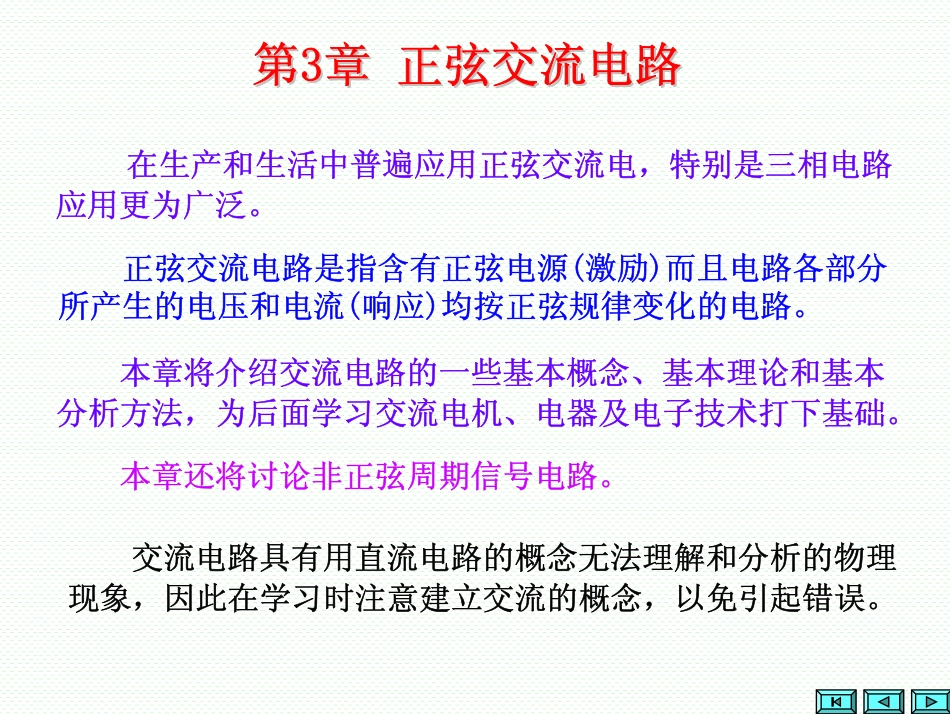

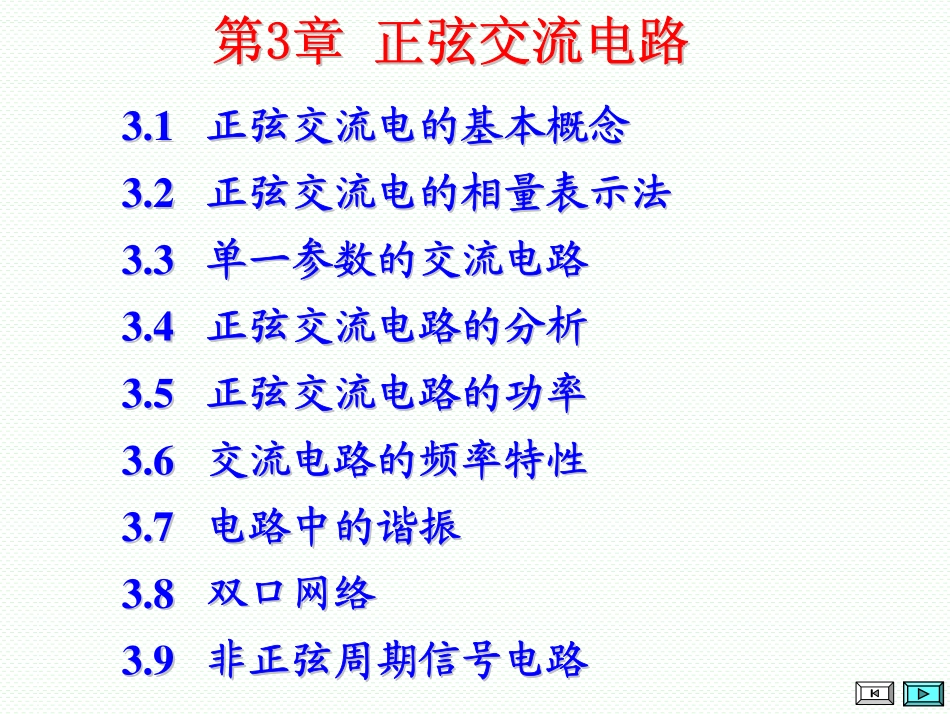

第第33章章正弦交流电路正弦交流电路3.23.2正弦交流电的相量表示法正弦交流电的相量表示法3.33.3单一参数的交流电路单一参数的交流电路3.43.4正弦交流电路的分析正弦交流电路的分析3.63.6交流电路的频率特性交流电路的频率特性3.53.5正弦交流电路的功率正弦交流电路的功率3.73.7电路中的谐振电路中的谐振3.13.1正弦交流电的基本概念正弦交流电的基本概念3.83.8双口网络双口网络3.93.9非正弦周期信号电路非正弦周期信号电路正弦交流电路是指含有正弦电源(激励)而且电路各部分所产生的电压和电流(响应)均按正弦规律变化的电路。第第33章章正弦交流电路正弦交流电路在生产和生活中普遍应用正弦交流电，特别是三相电路应用更为广泛。本章将介绍交流电路的一些基本概念、基本理论和基本分析方法，为后面学习交流电机、电器及电子技术打下基础。本章还将讨论非正弦周期信号电路。交流电路具有用直流电路的概念无法理解和分析的物理现象，因此在学习时注意建立交流的概念，以免引起错误。大小和方向随时间作周期性变化、并且在一个周期内的平均值为零的电压、电流和电动势统称为交流电。工程上所用的交流电主要指正弦交流电。i(t)=Imsin(ωt+ψi)正弦交流电的三要素：（1）幅值Im（2）角频率ω（3）初相位ψi3.13.1正弦交流电的基本概念正弦交流电的基本概念i0Imωt2ππ瞬时值瞬时值是交流电任一时刻的值，用小写字母表示。如：i，u，e分别表示电流、电压电动势的瞬时值。直流电路在稳定状态下电流、电压的大小和方向是不随时间变化的，如图(a)所示。tIU0正弦电压和电流是按正弦规律周期性变化的，其波形如图(b)所示。tui0–+uiR–+uiR正半周正半周负半周负半周⊕⊕电路图上所标的方向是指它们的参考方向，即代表正半周的方向。负半周时，由于电压（或电流）为负值，所以其实际方向与参考方向相反。+−实际方向3.13.1正弦交流电的基本概念正弦交流电的基本概念图(a)图(b)最大值初相位角频率i=Imsin(ωt+ψi)3.13.1正弦交流电的基本概念正弦交流电的基本概念ω=2πff=T1Ti0tTT/2ωt2ππψiIm3.1.1正弦交流电的三要素11、、最大值最大值最大值最大值是交流电的幅值，用大写字母加下标表示。如Im、Um、Em。i0Imωt2ππ3.1.1正弦交流电的三要素3.13.1正弦交流电的基本概念正弦交流电的基本概念Tωt2ππIm周期T：正弦量变化一周所需要的时间；角频率ω:例3.1.1我国和大多数国家的电力标准频率是50Hz，试求其周期和角频率。［解］ω=2πf=2×3.14×50=314rad...
