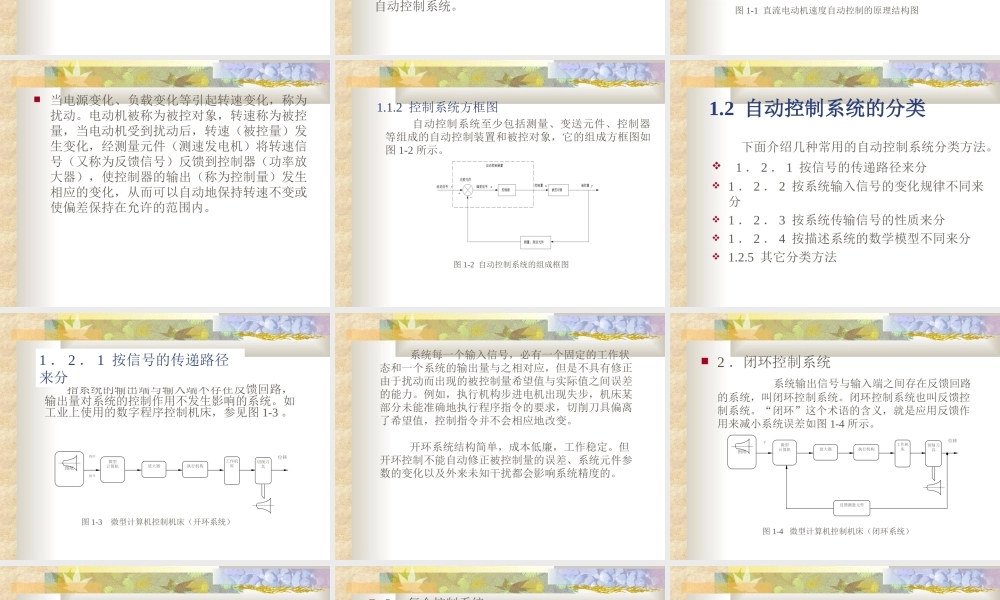

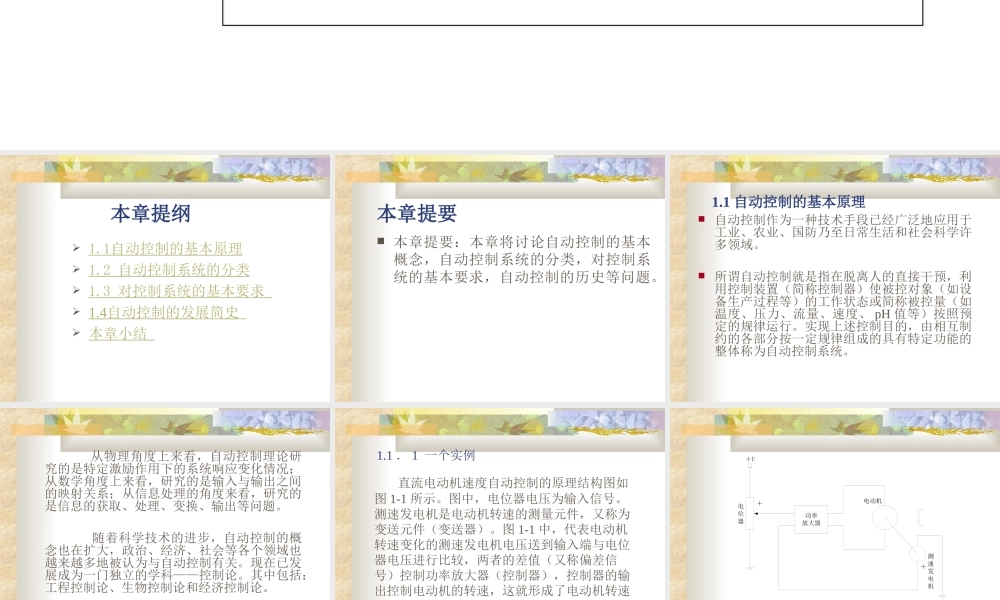

第一章控制系统导论本章提纲1.1自动控制的基本原理1.2自动控制系统的分类1.3对控制系统的基本要求1.4自动控制的发展简史本章小结本章提要本章提要：本章将讨论自动控制的基本概念，自动控制系统的分类，对控制系统的基本要求，自动控制的历史等问题。1.1自动控制的基本原理自动控制作为一种技术手段已经广泛地应用于工业、农业、国防乃至日常生活和社会科学许多领域。所谓自动控制就是指在脱离人的直接干预，利用控制装置（简称控制器）使被控对象（如设备生产过程等）的工作状态或简称被控量（如温度、压力、流量、速度、pH值等）按照预定的规律运行。实现上述控制目的，由相互制约的各部分按一定规律组成的具有特定功能的整体称为自动控制系统。从物理角度上来看，自动控制理论研究的是特定激励作用下的系统响应变化情况；从数学角度上来看，研究的是输入与输出之间的映射关系；从信息处理的角度来看，研究的是信息的获取、处理、变换、输出等问题。随着科学技术的进步，自动控制的概念也在扩大，政治、经济、社会等各个领域也越来越多地被认为与自动控制有关。现在已发展成为一门独立的学科——控制论。其中包括：工程控制论、生物控制论和经济控制论。1.1．1一个实例直流电动机速度自动控制的原理结构图如图1-1所示。图中，电位器电压为输入信号。测速发电机是电动机转速的测量元件，又称为变送元件（变送器）。图1-1中，代表电动机转速变化的测速发电机电压送到输入端与电位器电压进行比较，两者的差值（又称偏差信号）控制功率放大器（控制器），控制器的输出控制电动机的转速，这就形成了电动机转速自动控制系统。功率放大器＋U电动机测速发电机电位器＋＋图1-1直流电动机速度自动控制的原理结构图当电源变化、负载变化等引起转速变化，称为扰动。电动机被称为被控对象，转速称为被控量，当电动机受到扰动后，转速（被控量）发生变化，经测量元件（测速发电机）将转速信号（又称为反馈信号）反馈到控制器（功率放大器），使控制器的输出（称为控制量）发生相应的变化，从而可以自动地保持转速不变或使偏差保持在允许的范围内。1.1.2控制系统方框图自动控制系统至少包括测量、变送元件、控制器等组成的自动控制装置和被控对象，它的组成方框图如图1-2所示。图1-2自动控制系统的组成框图1.2自动控制系统的分类下面介绍几种常用的自动控制系统分类方法。1．2．1按信号的传递路径来分1．2．2按系统输入信号的变化规律不同...
