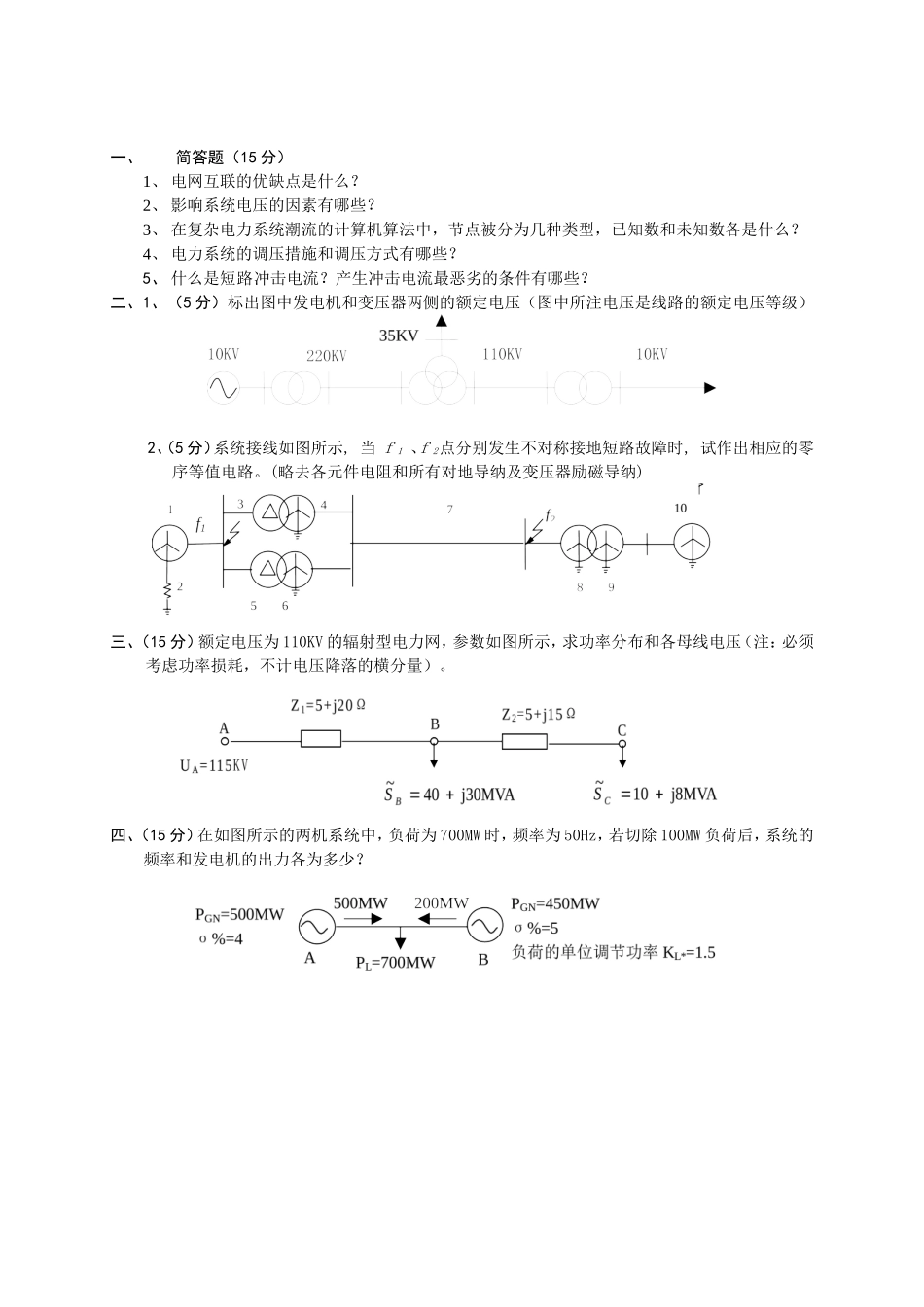

一、简答题（15分）1、电网互联的优缺点是什么？2、影响系统电压的因素有哪些？3、在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？4、电力系统的调压措施和调压方式有哪些？5、什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示,当f1、f2点分别发生不对称接地短路故障时,试作出相应的零序等值电路。(略去各元件电阻和所有对地导纳及变压器励磁导纳)三、（15分）额定电压为110KV的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。四、（15分）在如图所示的两机系统中，负荷为700MW时，频率为50Hz，若切除100MW负荷后，系统的频率和发电机的出力各为多少？五、（15分）设由电站1向用户2供电线路如图，为了使用户2能维持额定电压运行，问在用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f点发生BC相接地短路时，求:（注：图中参数为归算到统一基准值下的标么值SB=100MVA，UB=Uav）(1)故障点A相各序电流和电压的有名值、A相各序电流向量图。(2)中性点电位Un是多少KV？(3)Xn是否流过正、负序电流？Xn的大小是否对正、负序电流有影响？七、（15分）电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时，若要使短路后的短路功率Sf不大于250MVA，试求(SB=100MVA，UB=Uav)(1)线路允许的电抗有名值XL？(2)发电机G1、G2的计算电抗？
