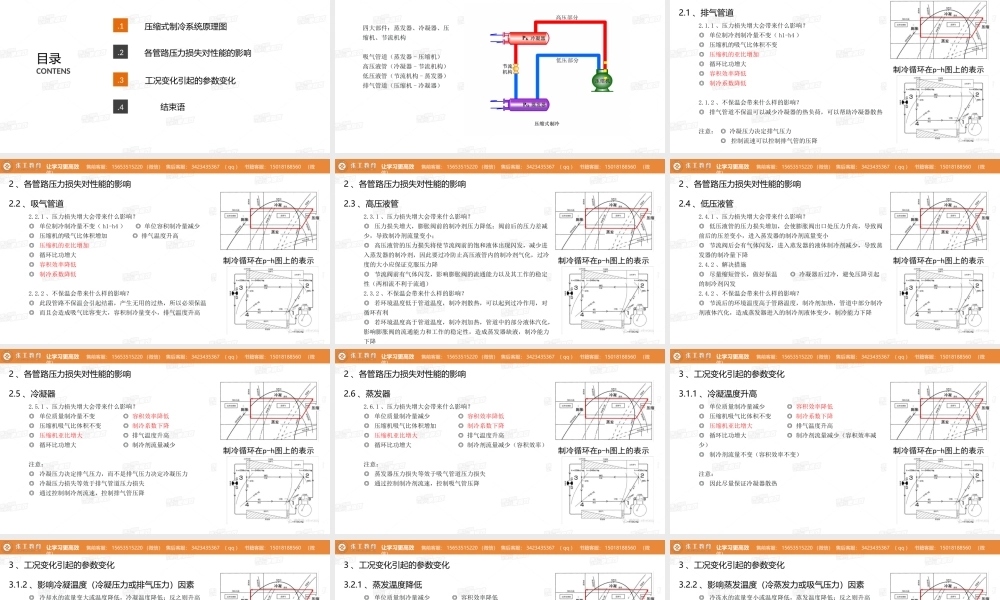

让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)网络授课及时答疑专属题库暖通专业制冷性能影响因素及分析主讲教师:阿逗老师让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信).1.2.3.4目录CONTENS压缩式制冷系统原理图各管路压力损失对性能的影响工况变化引起的参数变化结束语让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)1、压缩式制冷系统原理图四大部件:蒸发器、冷凝器、压缩机、节流机构吸气管道(蒸发器-压缩机)高压液管(冷凝器-节流机构)低压液管(节流机构-蒸发器)排气管道(压缩机-冷凝器)让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)2、各管路压力损失对性能的影响2.1、排气管道2.1.1、压力损失增大会带来什么影响?◎单位制冷剂制冷量不变(h1-h4)◎压缩机的吸气比体积不变◎压缩机的亚比增加◎循环比功增大◎容积效率降低◎制冷系数降低2.1.2、不保温会带来什么样的影响?◎排气管道不保温可以减少冷凝器的热负荷,可以帮助冷凝器散热注意:◎冷凝压力决定排气压力◎控制流速可以控制排气管的压降让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)2、各管路压力损失对性能的影响2.2、吸气管道2.2.1、压力损失增大会带来什么影响?◎单位制冷制冷量不变(h1-h4)◎单位容积制冷量减少◎压缩机的吸气比体积增加◎排气温度升高◎压缩机的亚比增加◎循环比功增大◎容积效率降低◎制冷系数降低2.2.2、不保温会带来什么样的影响?◎此段管路不保温会引起结霜,产生无用的过热,所以必须保温◎而且会造成吸气比容变大,容积制冷量变小,排气温度升高让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)2、各管路压力损失对性能的影响2.3、高压液管2.3.1、压力损失增大会带来什么影响?◎压力损失增大,膨胀阀前的制冷剂压力降低;阀前后的压力差减少,导致制冷剂流量变小;◎高压液管的压力损失将使节流阀前的饱和液体出现闪发,减少进入蒸发器的制冷剂,因此要过冷防止高压液管内的制冷剂气化,过冷度的大小应保证克服压力降◎节流阀前有气体闪发,影响膨胀阀的流通能力以及其工作的稳定性(两相流不利于流通...
