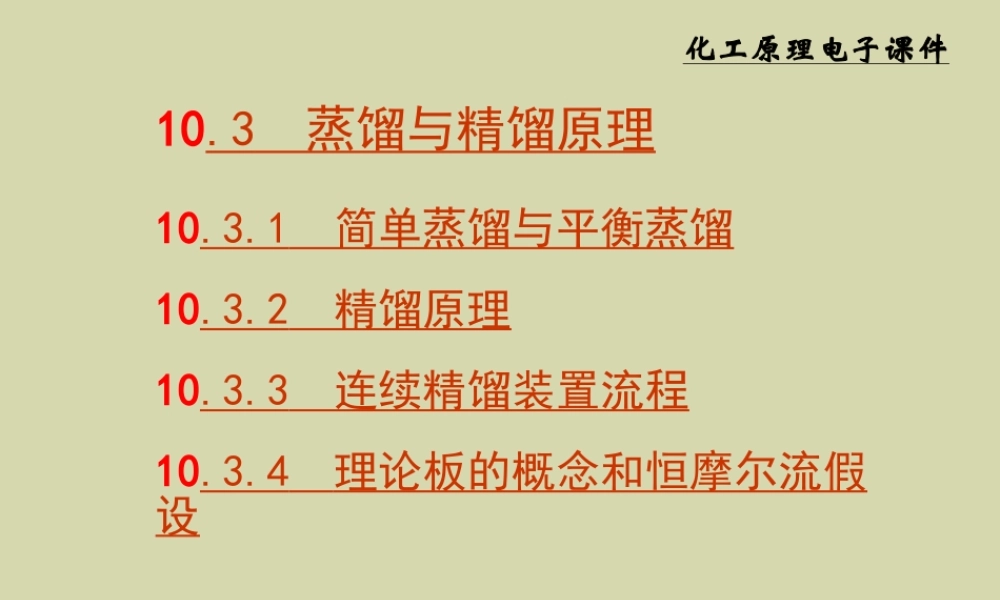

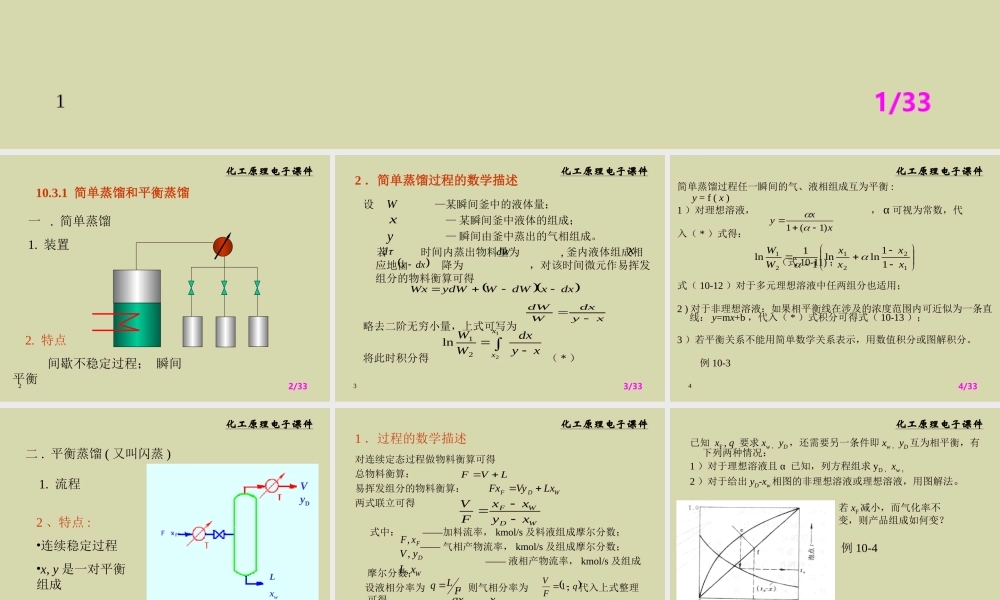

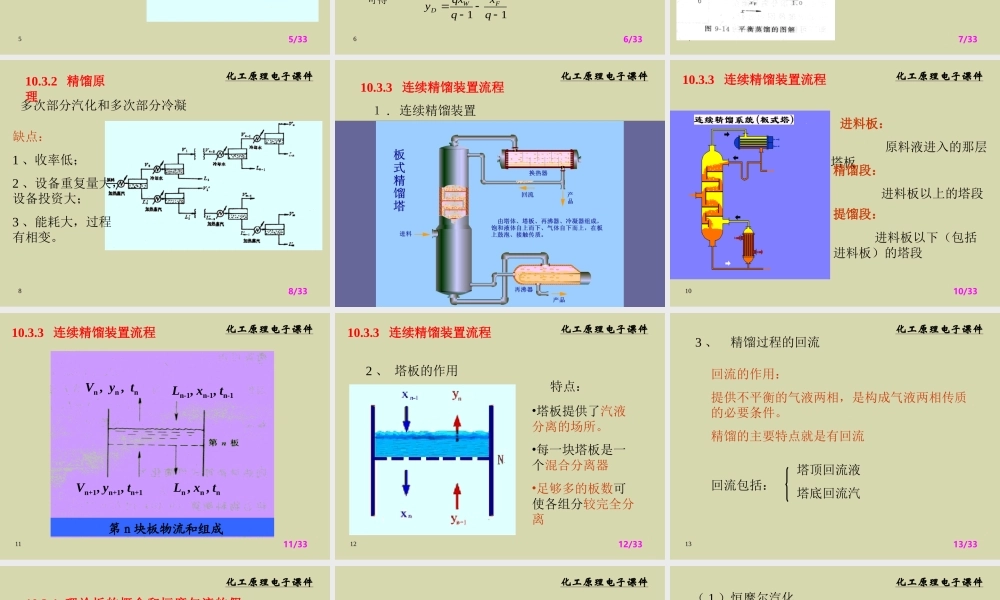

1化工原理电子课件1/3310.3.1简单蒸馏与平衡蒸馏10.3.2精馏原理10.3.3连续精馏装置流程10.3.4理论板的概念和恒摩尔流假设10.3蒸馏与精馏原理2化工原理电子课件2/3310.3.1简单蒸馏和平衡蒸馏一.简单蒸馏1.装置2.特点间歇不稳定过程；瞬间平衡3化工原理电子课件3/332．简单蒸馏过程的数学描述设—某瞬间釜中的液体量；—某瞬间釜中液体的组成；—瞬间由釜中蒸出的气相组成。若时间内蒸出物料量为,釜内液体组成相应地由降为，对该时间微元作易挥发组分的物料衡算可得略去二阶无穷小量，上式可写为将此时积分得（*）WxyddWxdxxdxxdWWydWWxxydxWdWxydxWWxx1221ln4化工原理电子课件4/33简单蒸馏过程任一瞬间的气、液相组成互为平衡:y=f(x)1）对理想溶液，，α可视为常数，代入（*）式得：（式10-11)；式（10-12）对于多元理想溶液中任两组分也适用；2)对于非理想溶液：如果相平衡线在涉及的浓度范围内可近似为一条直线：y=mx+b，代入（*）式积分可得式（10-13）；3）若平衡关系不能用简单数学关系表示，用数值积分或图解积分。例10-3xxy)1(112212111lnln11lnxxxxWW5化工原理电子课件5/33二.平衡蒸馏(又叫闪蒸)1.流程2、特点:•连续稳定过程•x,y是一对平衡组成LxwVyD6化工原理电子课件6/331．过程的数学描述对连续定态过程做物料衡算可得总物料衡算：易挥发组分的物料衡算：两式联立可得——式中：加料流率，kmol/s及料液组成摩尔分数；——气相产物流率，kmol/s及组成摩尔分数；——液相产物流率，kmol/s及组成摩尔分数；设液相分率为，则气相分率为，代入上式整理可得LVFWDFLxVyFxWDWFxyxxFVFxF,DyV,WxL,FLqqFV111qxqqxyFWD7化工原理电子课件7/33已知xF,q要求xw，yD，还需要另一条件即xw，yD互为相平衡，有下列两种情况：1）对于理想溶液且α已知，列方程组求yD，xw；2）对于给出yD-xw相图的非理想溶液或理想溶液，用图解法。思考：若xF减小，而气化率不变，则产品组成如何变？P81例10-48化工原理电子课件8/33多次部分汽化和多次部分冷凝10.3.2精馏原理缺点：1、收率低；2、设备重复量大，设备投资大；3、能耗大，过程有相变。9化工原理电子课件9/3310.3.3连续精馏装置流程１.连续精馏装置10化工原理电子课件10/33进料板：原料液进入的那层塔板精馏段：进料板以上的塔段提馏段：进料板以下（包括进料板）的塔段10.3.3连续精馏装置流程11化...
