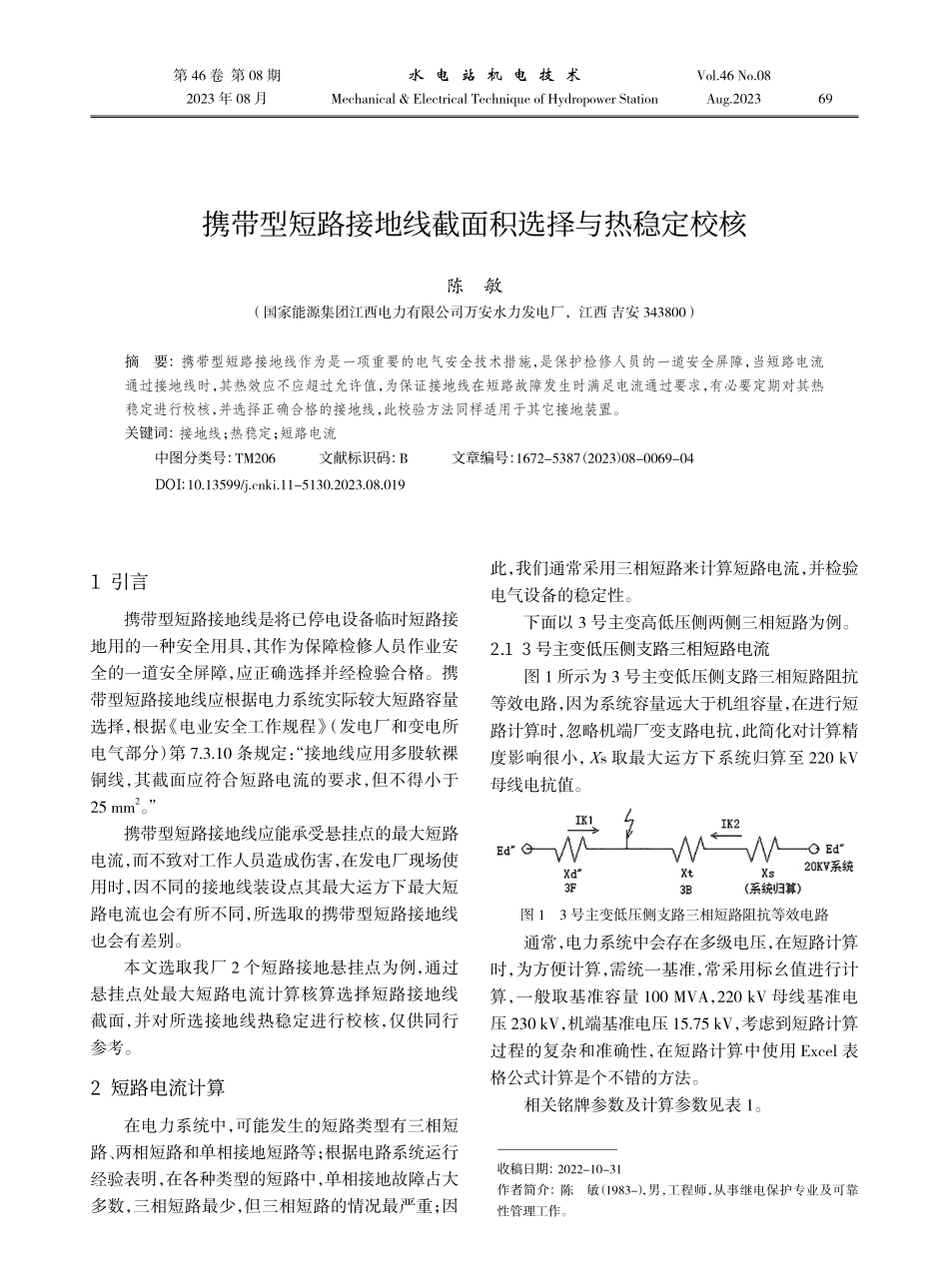

69第46卷第08期2023年08月Vol.46No.08Aug.2023水电站机电技术Mechanical&ElectricalTechniqueofHydropowerStation1引言携带型短路接地线是将已停电设备临时短路接地用的一种安全用具，其作为保障检修人员作业安全的一道安全屏障，应正确选择并经检验合格。携带型短路接地线应根据电力系统实际较大短路容量选择，根据《电业安全工作规程》（发电厂和变电所电气部分）第7.3.10条规定：“接地线应用多股软裸铜线，其截面应符合短路电流的要求，但不得小于25mm2。”携带型短路接地线应能承受悬挂点的最大短路电流，而不致对工作人员造成伤害，在发电厂现场使用时，因不同的接地线装设点其最大运方下最大短路电流也会有所不同，所选取的携带型短路接地线也会有差别。本文选取我厂2个短路接地悬挂点为例，通过悬挂点处最大短路电流计算核算选择短路接地线截面，并对所选接地线热稳定进行校核，仅供同行参考。2短路电流计算在电力系统中，可能发生的短路类型有三相短路、两相短路和单相接地短路等；根据电路系统运行经验表明，在各种类型的短路中，单相接地故障占大多数，三相短路最少，但三相短路的情况最严重；因此，我们通常采用三相短路来计算短路电流，并检验电气设备的稳定性。下面以3号主变高低压侧两侧三相短路为例。2.13号主变低压侧支路三相短路电流图1所示为3号主变低压侧支路三相短路阻抗等效电路，因为系统容量远大于机组容量，在进行短路计算时，忽略机端厂变支路电抗，此简化对计算精度影响很小，Xs取最大运方下系统归算至220kV母线电抗值。图13号主变低压侧支路三相短路阻抗等效电路通常，电力系统中会存在多级电压，在短路计算时，为方便计算，需统一基准，常采用标幺值进行计算，一般取基准容量100MVA，220kV母线基准电压230kV，机端基准电压15.75kV，考虑到短路计算过程的复杂和准确性，在短路计算中使用Excel表格公式计算是个不错的方法。相关铭牌参数及计算参数见表1。收稿日期：2022-10-31作者简介：陈敏（1983-），男，工程师，从事继电保护专业及可靠性管理工作。携带型短路接地线截面积选择与热稳定校核陈敏（国家能源集团江西电力有限公司万安水力发电厂，江西吉安343800）摘要：携带型短路接地线作为是一项重要的电气安全技术措施，是保护检修人员的一道安全屏障，当短路电流通过接地线时，其热效应不应超过允许值，为保证接地线在短路故障发生时满足电流通过要求，有必要定期对其热稳定进行校核，并选择正确合格的接地线，此...
