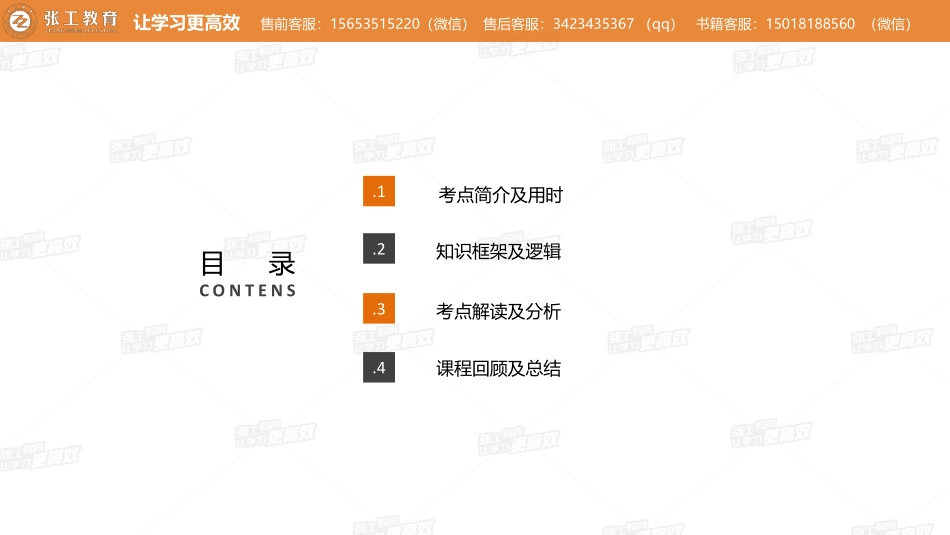

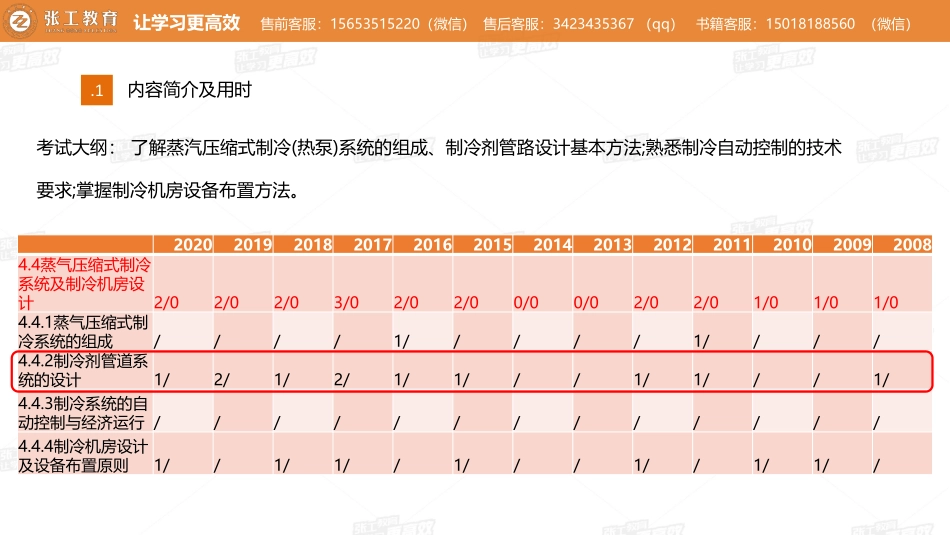

让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)主讲教师:赵老师让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信).1.2.3.4目录CONTENS考点简介及用时知识框架及逻辑考点解读及分析课程回顾及总结让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)内容简介及用时.1考试大纲:了解蒸汽压缩式制冷(热泵)系统的组成、制冷剂管路设计基本方法;熟悉制冷自动控制的技术要求;掌握制冷机房设备布置方法。20202019201820172016201520142013201220112010200920084.4蒸气压缩式制冷系统及制冷机房设计2/02/02/03/02/02/00/00/02/02/01/01/01/04.4.1蒸气压缩式制冷系统的组成////1/////1////4.4.2制冷剂管道系统的设计1/2/1/2/1/1///1/1///1/4.4.3制冷系统的自动控制与经济运行/////////////4.4.4制冷机房设计及设备布置原则1//1/1//1///1//1/1//让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)知识框架及逻辑.2让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)◆空气调节用蒸气压缩式制冷系统的水系环路:➢蒸发器+冷水泵+空调末端装置环路系统;➢冷凝器+冷却水泵+冷却塔(或地源水系统)环路系统◆冷水机组水系统的水系统环路:➢蒸气压缩式冷水机组+冷水泵+空调末端装置环路系统;➢蒸气压缩式冷水机组+冷却水泵+冷却塔(或地源水系统)环路系统。◆制冷剂循环:蒸气压缩式制冷机+冷凝器+蒸发器。5一、蒸气压缩式制冷系统的组成2007-1-P-32为了防止制冷系统产生冰塞,在以下哪一个位置设置干燥器的说法正确?(A)压缩机的排出端(B)冷凝器进口管上(C)压缩机吸气端(D)供液管中解析:冰“塞”指的也是堵塞节流阀。因此要在节流前安装过滤干燥器答案【D】让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)2011-1-P-36压缩式制冷机组膨胀阀的感温包安装位置,何项是正确的?(A)冷凝器进口的制冷剂管路上(B)蒸冷凝器出口的制冷剂管路上(C)发器进口的制冷剂管路上(D)蒸发器出口的制冷剂管路上解析:热力膨胀阀的感温包的作用是感受蒸发器出口制冷剂的过热度。《空气调节用制冷技术》指出:感温包安装在蒸发器出口、压缩机吸气...
