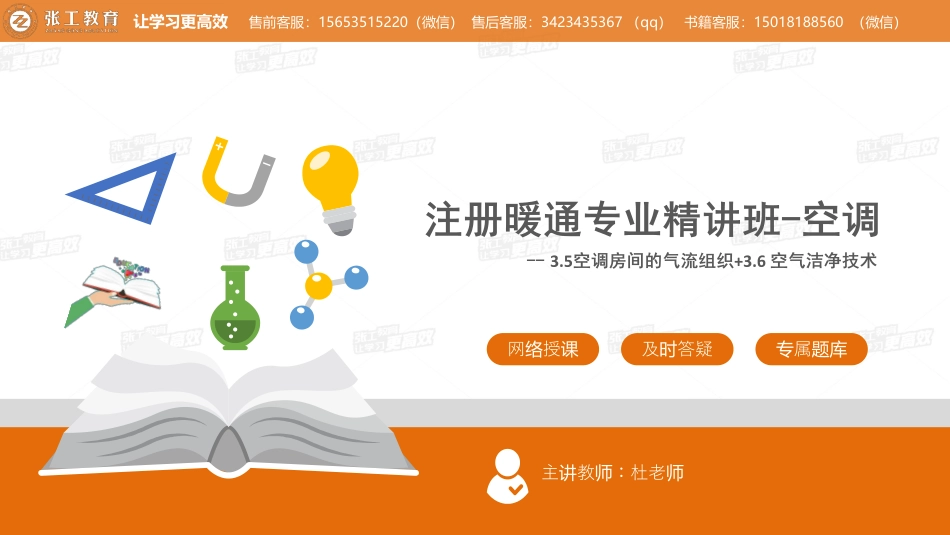

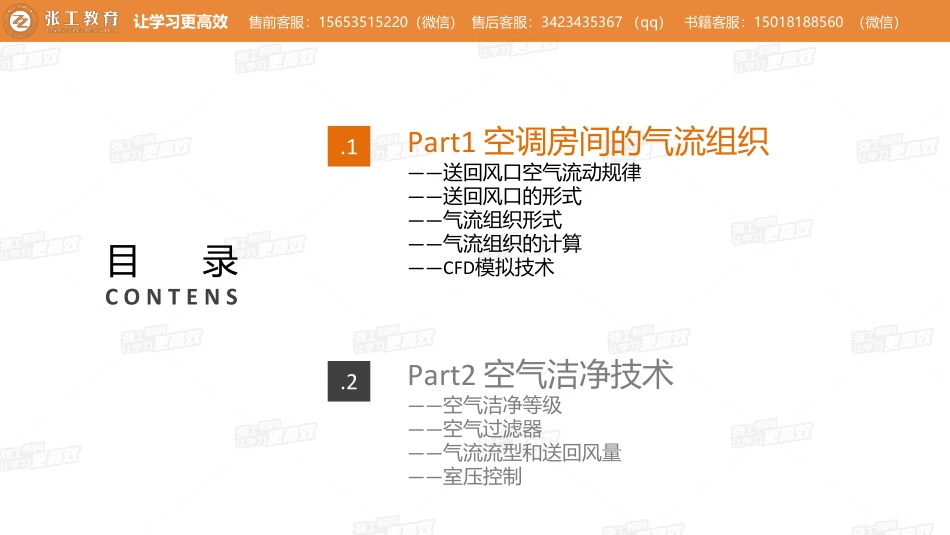

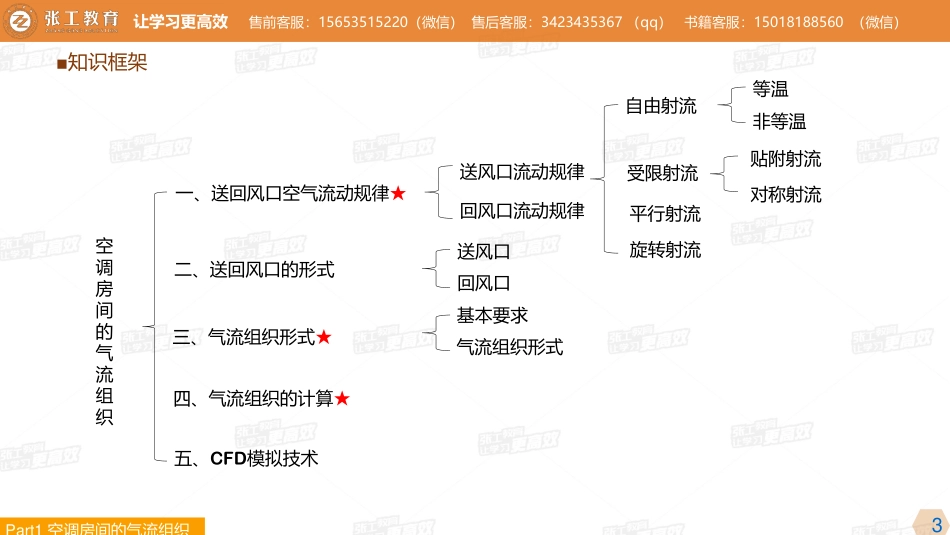

让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)主讲教师:杜老师让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信).1.2目录CONTENSPart1空调房间的气流组织——送回风口空气流动规律——送回风口的形式——气流组织形式——气流组织的计算——CFD模拟技术Part2空气洁净技术——空气洁净等级——空气过滤器——气流流型和送回风量——室压控制让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)3■知识框架空调房间的气流组织二、送回风口的形式五、CFD模拟技术一、送回风口空气流动规律★送风口流动规律回风口流动规律三、气流组织形式★四、气流组织的计算★送风口回风口基本要求气流组织形式自由射流受限射流平行射流旋转射流非等温等温贴附射流对称射流Part1空调房间的气流组织让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)41)掌握送回风口空气流动速度场、温度场分布规律;掌握阿基米德数的定义;掌握受限射流的特点;了解平行射流、旋转射流;了解回风口流动规律2)了解常见送风口形式,掌握气流组织的要求;3)掌握常见气流组织的计算;■复习提纲■知识点关联知识点教材民规工规公建节标洁净规09技措07节能3.5.1送风口空气流动规律:射流、ArP4253.5.1回风口空气流动规律、位置、风速P4307.4.12~138.4.12~135.4.12~133.5.2送回风口、气流组织形式;送风速度P4307.4.2~7.4.118.4.2~8.4.115.4.3~5.4.113.5.3气流组织计算P4377.48.45.4.1(1)贴附射流P4377.4.38.4.45.4.4(2)散流器P4407.4.68.4.35.4.5(3)孔板送风P4427.4.48.4.55.4.6(4)集中送风(喷口送风)P4477.4.58.4.65.4.7(5)地板送风7.4.88.4.75.4.95.16(6)置换送风7.4.75.4.9~104.2P169/190Part1空调房间的气流组织让学习更高效售前客服:15653515220(微信)售后客服:3423435367(qq)书籍客服:15018188560(微信)5气流组织的概念空调的目的是使空调房间的空气温度、湿度、流动速度等参数处于控制范围内,同时还要形成均匀、稳定的温度场、湿度场和速度场。气流组织的影响因素:➢送风口和回风口的位置、型式、大小、数量;➢送入室内气流的温度和速度;➢房间的型式和大小;➢室内工艺设备的布置等。送风口的空气射流及其参数对气流组织的影响最大。射...
