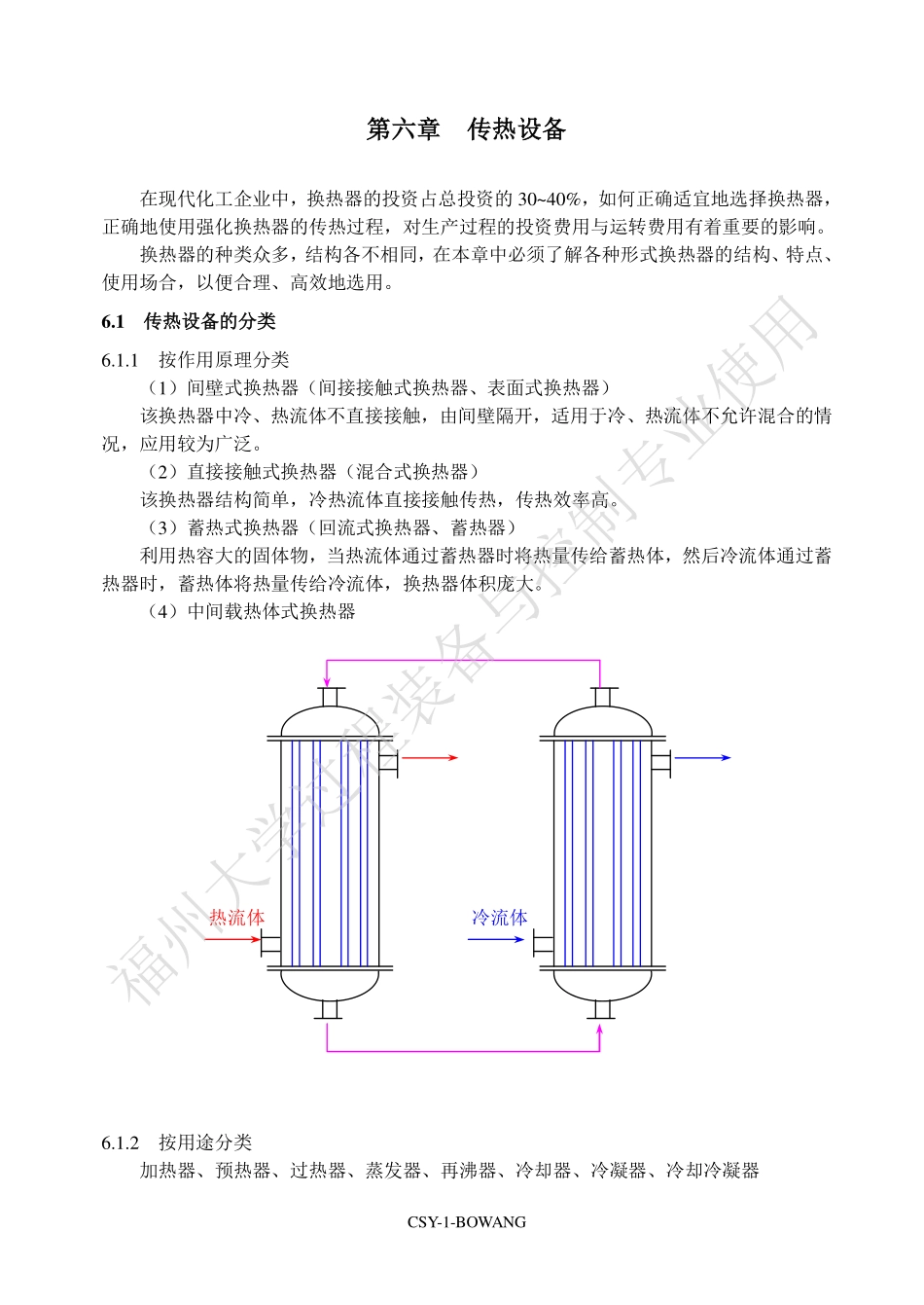

CSY-1-BOWANG第六章传热设备在现代化工企业中，换热器的投资占总投资的30~40%，如何正确适宜地选择换热器，正确地使用强化换热器的传热过程，对生产过程的投资费用与运转费用有着重要的影响。换热器的种类众多，结构各不相同，在本章中必须了解各种形式换热器的结构、特点、使用场合，以便合理、高效地选用。6.1传热设备的分类6.1.1按作用原理分类（1）间壁式换热器（间接接触式换热器、表面式换热器）该换热器中冷、热流体不直接接触，由间壁隔开，适用于冷、热流体不允许混合的情况，应用较为广泛。（2）直接接触式换热器（混合式换热器）该换热器结构简单，冷热流体直接接触传热，传热效率高。（3）蓄热式换热器（回流式换热器、蓄热器）利用热容大的固体物，当热流体通过蓄热器时将热量传给蓄热体，然后冷流体通过蓄热器时，蓄热体将热量传给冷流体，换热器体积庞大。（4）中间载热体式换热器6.1.2按用途分类加热器、预热器、过热器、蒸发器、再沸器、冷却器、冷凝器、冷却冷凝器热流体冷流体福州大学过程装备与控制专业使用CSY-2-BOWANG6.1.3按传热面形状、结构分类（1）管式换热器传热面为管子壁面，管内、管外各有一流体进行传热，根据传热管不同又分为：管壳式、蛇管、套管、翅片管式换热器。（2）板式换热器传热面为板面，根据板面结构不同可分为：平板式、螺旋板式、板翅式、热板式换热器。（3）特殊形式换热器根据实际工艺要求制作的特殊结构的换热器，如：回转式、热管、同流式换热器。6.1.4按材料分类（1）金属换热器该换热器采用金属材料制作，金属导热系数大，传热效率高（金属材料主要有：碳钢、合金钢、铜、铜合金、铝、铝合金、钛、钛合金等）（2）非金属换热器用于腐蚀性流体的传热，效率低（非金属导热系数小），如石墨、玻璃、塑料、陶瓷等。6.2管式换热器6.2.1套管换热器（Double-pipeexchanger）大小两根直管组成同心套管，一流体走小管内，另一流体走两管的间隙。特点：构造简单，加工方便，能耐高压，传热面积变化容易，两流体严格按照逆流流动，传热效果好；缺点：接头多，易泄漏，占地面积大；适用：传热面不大，流量不大的场合；6.2.2蛇管换热器（Spiral-tubeexchanger）（1）沉浸式蛇管换热器以金属管弯绕而成，其弯绕形状可以适应容器的形状，沉浸在容器内流体中；冷热流体在管内外进行换热。特点：构造简单，价格低廉，便于防腐蚀，能承受高压；缺点：一般容器体积比蛇管体积大得多，传热面积不大，管外传热膜系数...
