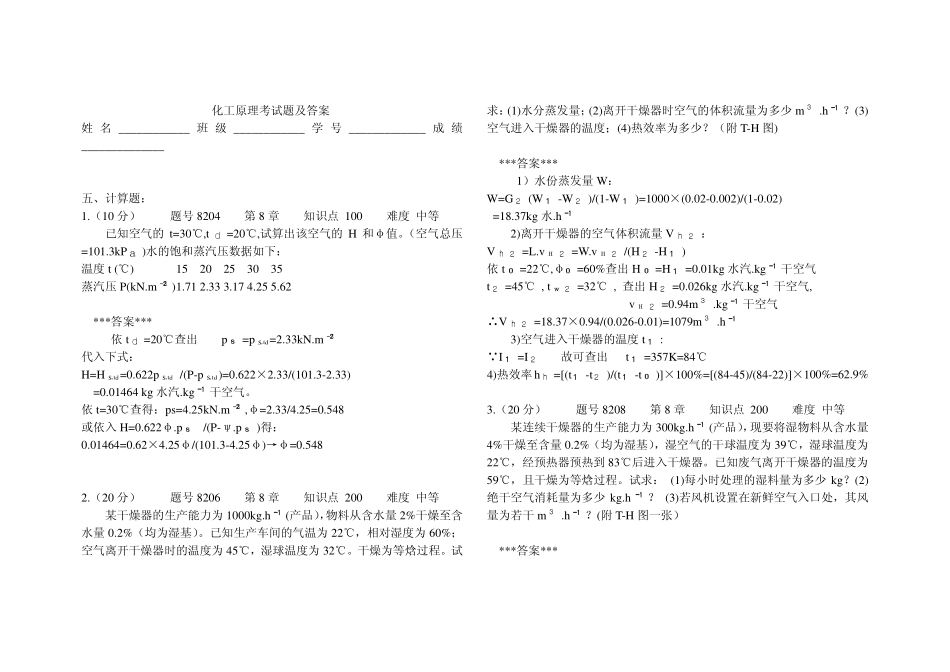

化工原理考试题及答案姓名____________班级____________学号_____________成绩______________五、计算题：1.（10分）题号8204第8章知识点100难度中等已知空气的t=30℃,t=20℃,试算出该空气的H和φ值。（空气总压=101.3kP)水的饱和蒸汽压数据如下：温度t(℃)1520253035蒸汽压P(kN.m)1.712.333.174.255.62***答案***依t=20℃查出p=p=2.33kN.m代入下式：H=H=0.622p/(P-p)=0.622×2.33/(101.3-2.33)=0.01464kg水汽.kg干空气。依t=30℃查得：ps=4.25kN.m,φ=2.33/4.25=0.548或依入H=0.622φ.p/(P-ψ.p)得：0.01464=0.62×4.25φ/(101.3-4.25φ)→φ=0.5482.（20分）题号8206第8章知识点200难度中等某干燥器的生产能力为1000kg.h(产品），物料从含水量2%干燥至含水量0.2%（均为湿基）。已知生产车间的气温为22℃，相对湿度为60%；空气离开干燥器时的温度为45℃，湿球温度为32℃。干燥为等焓过程。试求：(1)水分蒸发量；(2)离开干燥器时空气的体积流量为多少m.h？(3)空气进入干燥器的温度；(4)热效率为多少？（附T-H图)***答案***1）水份蒸发量W：W=G(W-W)/(1-W)=1000×(0.02-0.002)/(1-0.02)=18.37kg水.h2)离开干燥器的空气体积流量V：V=L.v=W.v/(H-H)依t=22℃,φ=60%查出H=H=0.01kg水汽.kg干空气t=45℃,t=32℃,查出H=0.026kg水汽.kg干空气,v=0.94m.kg干空气∴V=18.37×0.94/(0.026-0.01)=1079m.h3)空气进入干燥器的温度t: I=I故可查出t=357K=84℃4)热效率h=[(t-t)/(t-t)]×100%=[(84-45)/(84-22)]×100%=62.9%3.（20分）题号8208第8章知识点200难度中等某连续干燥器的生产能力为300kg.h(产品），现要将湿物料从含水量4%干燥至含量0.2%（均为湿基），湿空气的干球温度为39℃，湿球温度为22℃，经预热器预热到83℃后进入干燥器。已知废气离开干燥器的温度为59℃，且干燥为等焓过程。试求：(1)每小时处理的湿料量为多少kg？(2)绝干空气消耗量为多少kg.h？(3)若风机设置在新鲜空气入口处，其风量为若干m.h？(附T-H图一张）***答案***1）处理的湿料量G：W=G(W-W)/（1-w）=300(0.04-0.002)/(1-0.04)=11.88kg水.h∴G=G＋W=300＋11.88=311.88kg.h2)L:L=W/(H-H)依t=39℃,t=22℃查出H=0.01kg水汽.kg干空气依H=H0，t查找到B点，又由B点和等焓干燥找到C点，由C点找到H=0.0199kg水汽.kg干...
