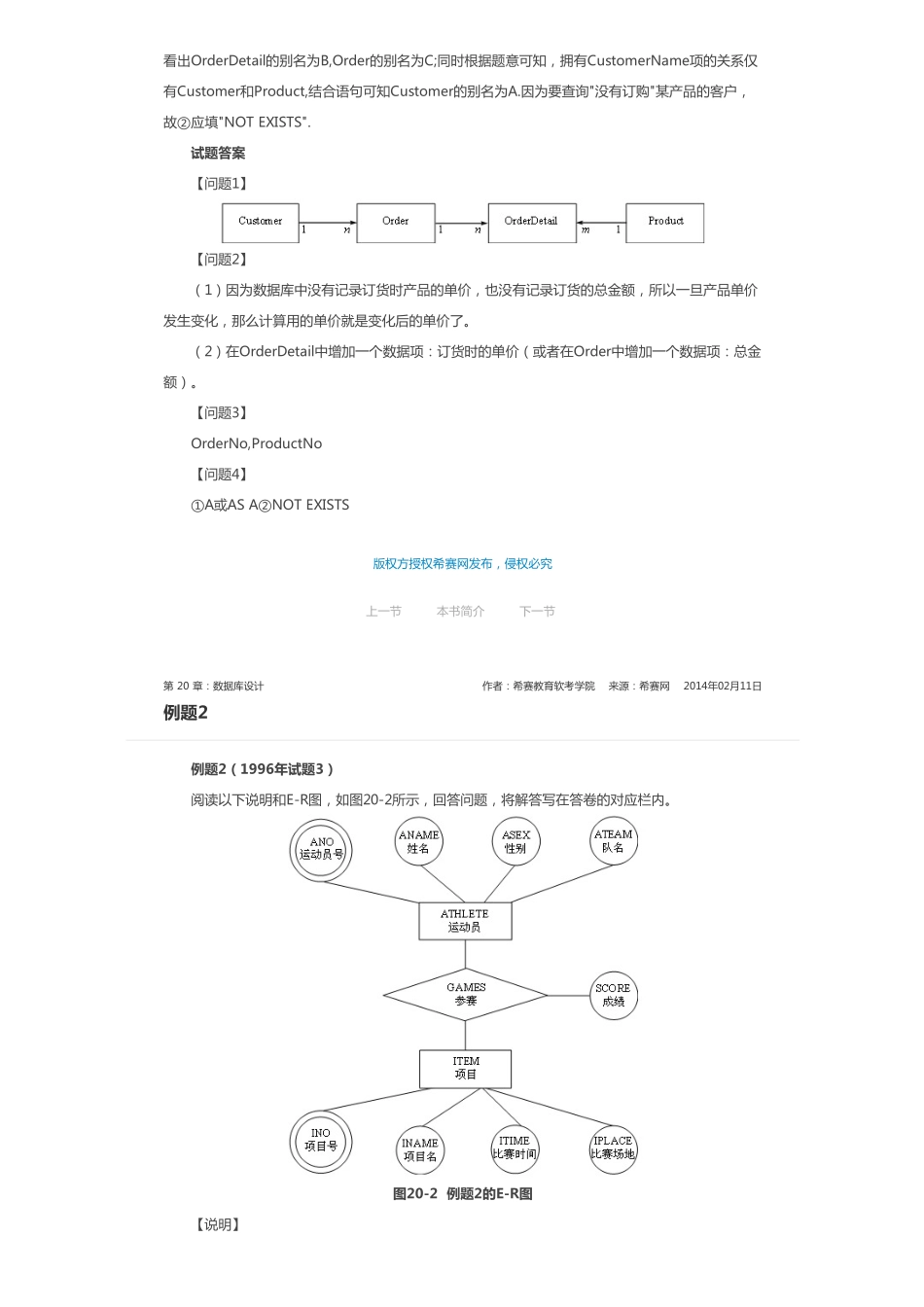

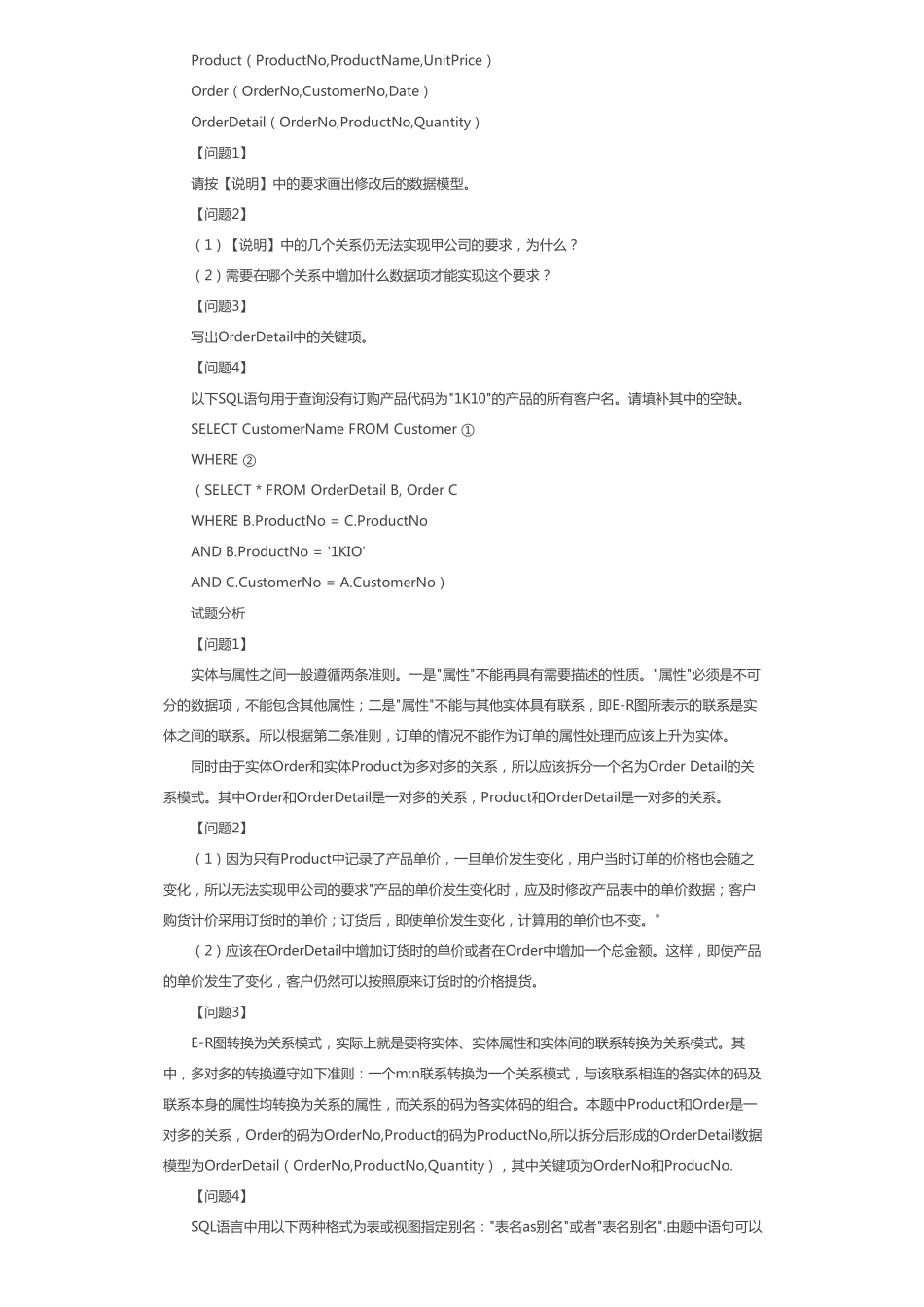

您现在的位置：希赛网>云阅读>软件设计师考试试题分类精解（第3版）>例题1第20章：数据库设计作者：希赛教育软考学院来源：希赛网2014年02月11日例题120.2试题精解例题1（2003年试题2）阅读下列说明，回答问题1至问题4,将解答填入答题纸的对应栏内。【说明】甲公司的经营销售业务目前是手工处理的，随着业务量的增长，准备采用关系数据库对销售信息进行管理。经销业务的手工处理主要涉及3种表：订单、客户表和产品表，如表20-1到表20-3所示。表20-1订单表20-2客户表表20-3产品表为了用计算机管理销售信息，甲公司提出数据库应达到以下要求：产品的单价发生变化时，应及时修改产品表中的单价数据；客户购货计价采用订货时的单价；订货后，即使单价发生变化，计算用的单价也不变。在设计数据库时，经销部的王先生建立了以下数据模型，如图20-1所示。图20-1数据模型图其中，方框表示实体，单向箭头表示1对多的联系，双向箭头表示多对多的联系。由于上述模型对建立关系数据库是不合适的，因此王先生又修改了数据模型，并设计了如下几个关系（带下画线的数据项是关键项，最后一个关系中没有指出关键项）：Customer（CustomerNo,CustomerName,Address,Phone）Product（ProductNo,ProductName,UnitPrice）Order（OrderNo,CustomerNo,Date）OrderDetail（OrderNo,ProductNo,Quantity）【问题1】请按【说明】中的要求画出修改后的数据模型。【问题2】（1）【说明】中的几个关系仍无法实现甲公司的要求，为什么？（2）需要在哪个关系中增加什么数据项才能实现这个要求？【问题3】写出OrderDetail中的关键项。【问题4】以下SQL语句用于查询没有订购产品代码为"1K10"的产品的所有客户名。请填补其中的空缺。SELECTCustomerNameFROMCustomer①WHERE②（SELECT*FROMOrderDetailB,OrderCWHEREB.ProductNo=C.ProductNoANDB.ProductNo='1KIO'ANDC.CustomerNo=A.CustomerNo）试题分析【问题1】实体与属性之间一般遵循两条准则。一是"属性"不能再具有需要描述的性质。"属性"必须是不可分的数据项，不能包含其他属性；二是"属性"不能与其他实体具有联系，即E-R图所表示的联系是实体之间的联系。所以根据第二条准则，订单的情况不能作为订单的属性处理而应该上升为实体。同时由于实体Order和实体Product为多对多的关系，所以应该拆分一个名为OrderDetail的关系模式。其中Order和OrderDetail是一对多的关系，Product和OrderDetail是一对多的关系。【问题2】（1）因为只有P...
