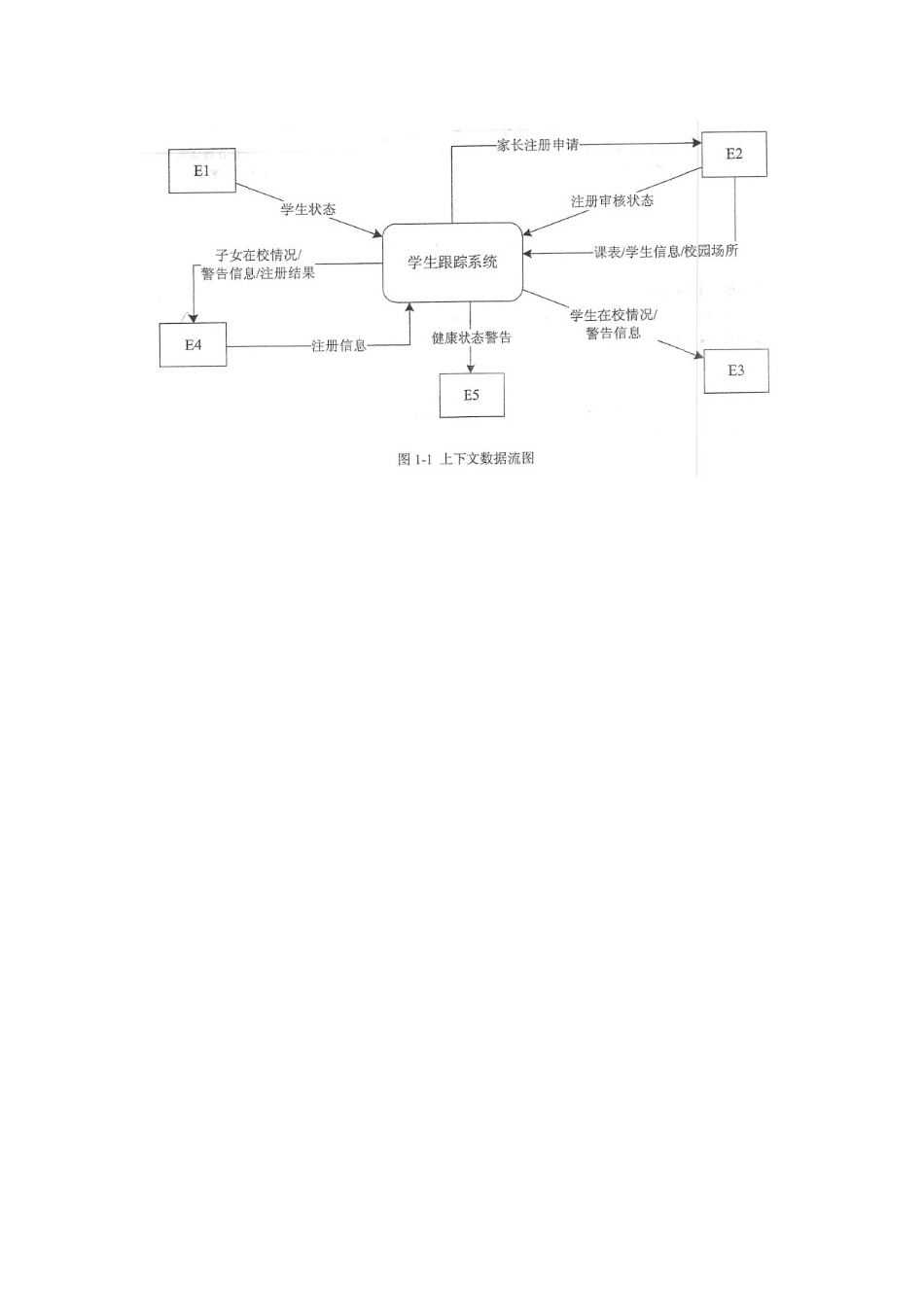

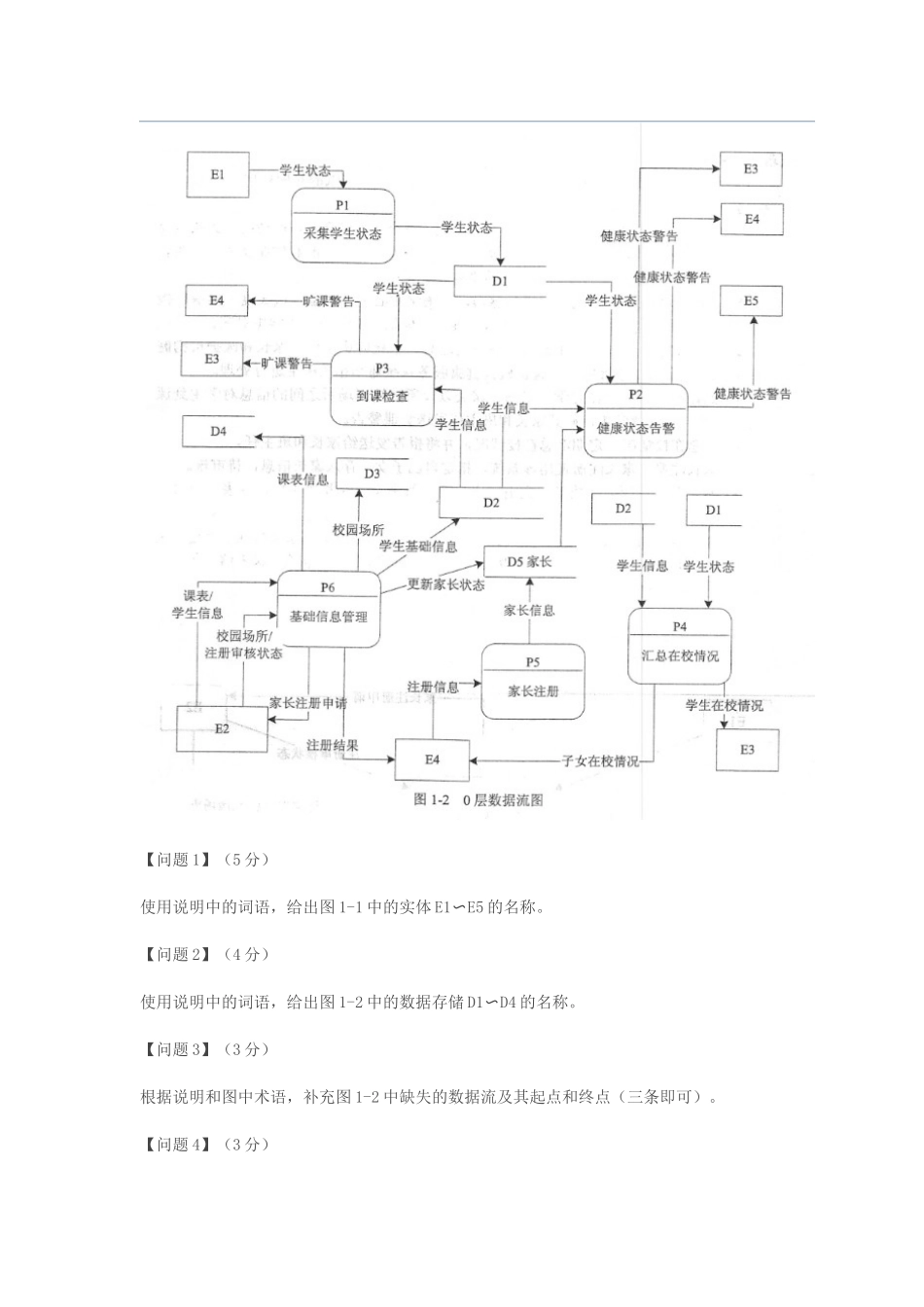

软件设计师2019上半年下午题试题一（共15分）阅读下列说明和图，回答问题1至问题4,将解答填入答题纸的对应栏内。【说明】某学校欲开发一学生跟踪系统，以便更自动化、更全面地对学生在校情况（到课情况和健康状态等）进行管理和追踪，使家长能及时了解子女的到课情况和健康状态，并在有健康问题时及时与医护机构对接。该系统的主要功能是：（1）采集学生状态。通过学生卡传感器，采集学生心率、体温（摄氏度）等健康指标及其所在位置等信息并记录。每张学生卡有唯一的标识（ID）与一个学生对应。（2）健康状态告警。在学生健康状态出问题时，系统向班主任、家长和医护机构健康服务系统发出健康状态警告，由医护机构健康服务系统通知相关医生进行处理。（3）到课检查。综合比对学生状态、课表以及所处校园场所之间的信息对学生到课情况进行判定。对旷课学生，向其家长和班主任发送旷课警告。（4）汇总在校情况。定期汇总在校情况，并将报告发送给家长和班主任。（5）家长注册。家长注册使用该系统，指定自己子女，存入家长信息，待审核。（6）基础信息管理。学校管理人员对学生及其所用学生卡和班主任、课表（班级、上课时间及场所等）、校园场所（名称和所在位置区域）等基础信息进行管理；对家长注册申请进行审核，更新家长状态，将家长ID加入学生信息记录中使家长与其子女进行关联，向家长发送注册结果。一个学生至少有一个家长，可以有多个家长。课表信息包括班级、班主任、时间和位置等。现采用结构化方法对学生跟踪系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。【问题1】（5分）使用说明中的词语，给出图1-1中的实体E1〜E5的名称。【问题2】（4分）使用说明中的词语，给出图1-2中的数据存储D1〜D4的名称。【问题3】（3分）根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点（三条即可）。【问题4】（3分）根据说明中的术语，说明图1-1中数据流“学生状态”和“学生信息”的组成。试题二（共15分）阅读下列说明，回答问题1至问题3,将解答填入答题纸的对应栏内。【说明】某创业孵化基地管理若干孵化公司和创业公司，为规范管理创业项目投资业务，需要开发一个信息系统。请根据下述需求描述完成该系统的数据库设计。【需求描述】（1）记录孵化公司和创业公司的信息。孵化公司信息包括公司代码、公司名称、法人代表名称、注册地址和一个电话；创业公司信息包括公司代码、公司名称和一个电话。孵化公...
