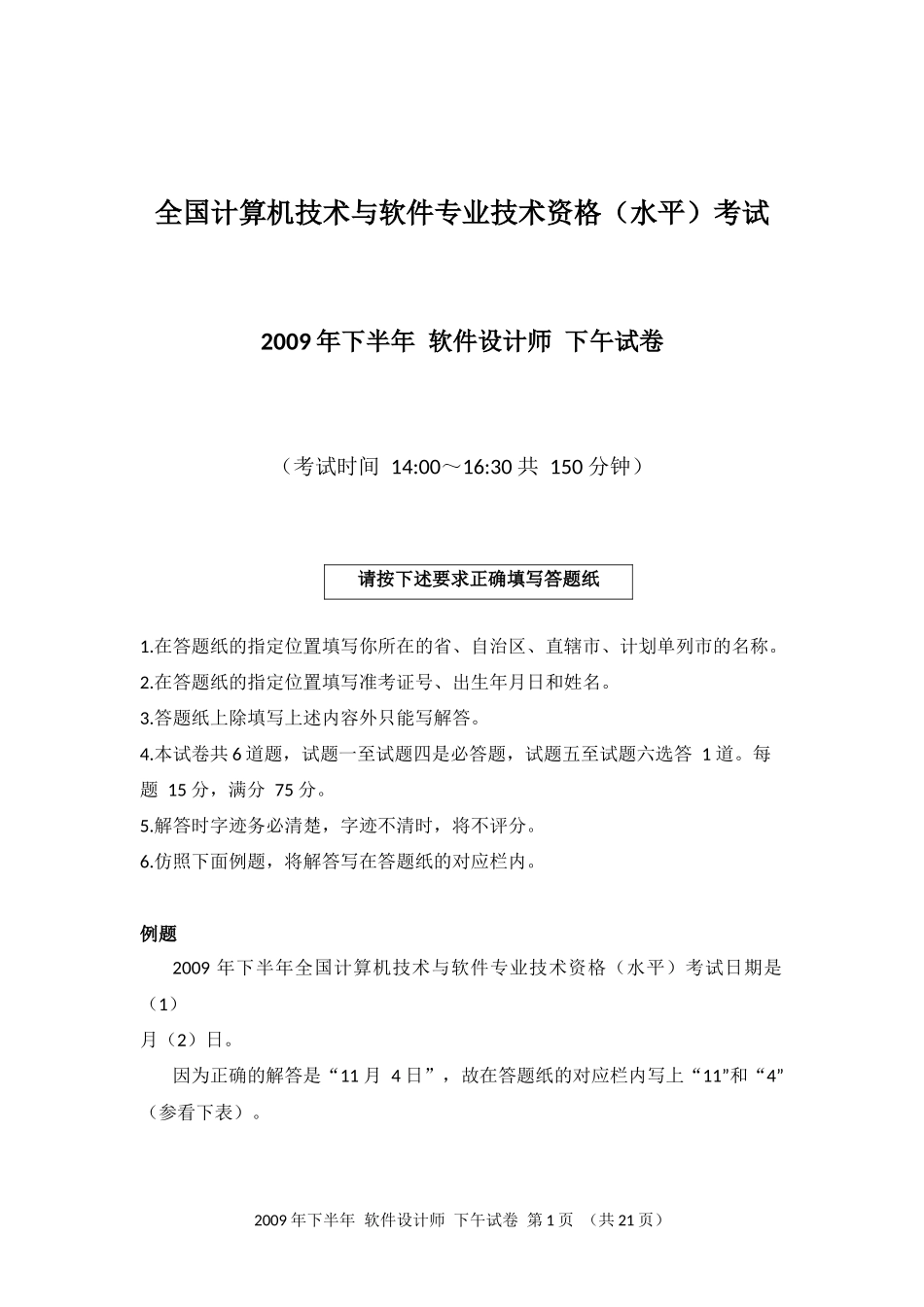

2009年下半年软件设计师下午试卷第1页（共21页）全国计算机技术与软件专业技术资格（水平）考试2009年下半年软件设计师下午试卷（考试时间14:00～16:30共150分钟）请按下述要求正确填写答题纸1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。2.在答题纸的指定位置填写准考证号、出生年月日和姓名。3.答题纸上除填写上述内容外只能写解答。4.本试卷共6道题，试题一至试题四是必答题，试题五至试题六选答1道。每题15分，满分75分。5.解答时字迹务必清楚，字迹不清时，将不评分。6.仿照下面例题，将解答写在答题纸的对应栏内。例题2009年下半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。因为正确的解答是“11月4日”，故在答题纸的对应栏内写上“11”和“4”（参看下表）。2009年下半年软件设计师下午试卷第2页（共21页）例题解答栏（1）11（2）4试题一至试题四是必答题试题一现准备为某银行开发一个信用卡管理系统CCMS,该系统的基本功能为：1.信用卡申请。非信用卡客户填写信用卡申请表，说明所要申请的信用卡类型及申请者的基本信息，提交CCMS。如果信用卡申请被银行接受，CCMS将记录该客户的基本信息，并发送确认函给该客户，告知客户信用卡的有效期及信贷限额；否则该客户将会收到一封拒绝函。非信用卡客户收到确认函后成为信用卡客户。2.信用卡激活。信用卡客户向CCMS提交激活请求，用信用卡号和密码激活该信用卡。激活操作结束后，CCMS将激活通知发送给客户，告知客户其信用卡是否被成功激活。3.信用卡客户信息管理。信用卡客户的个人信息可以在CCMS中进行在线管理。每位信用卡客户可以在线查询和修改个人信息。4.交易信息查询。信用卡客户使用信用卡进行的每一笔交易都会记录在CCMS中。信用卡客户可以通过CCMS查询并核实其交易信息（包括信用卡交易记录及交易额)。下图（a)和（b)分别给出了该系统的顶层数据流图和0层数据流图的初稿。2009年下半年软件设计师下午试卷第3页（共21页）【问题1】根据说明，将图（a)中的E1〜E3填充完整。【问题2】图（a)中缺少三条数据流，根据说明，分别指出这三条数据流的起点和终点。（注：数据流的起点和终点均采用图中的符号和描述）【问题3】图（b)中有两条数据流是错误的，请指出这两条数据流的名称，并改正。（注：数据流的起点和终点均采用图中的符号和描述）【问题4】根据说明，将图（b)中P1〜P4的处理名称填充完整。2009年下半年软件设计师下午试卷...
