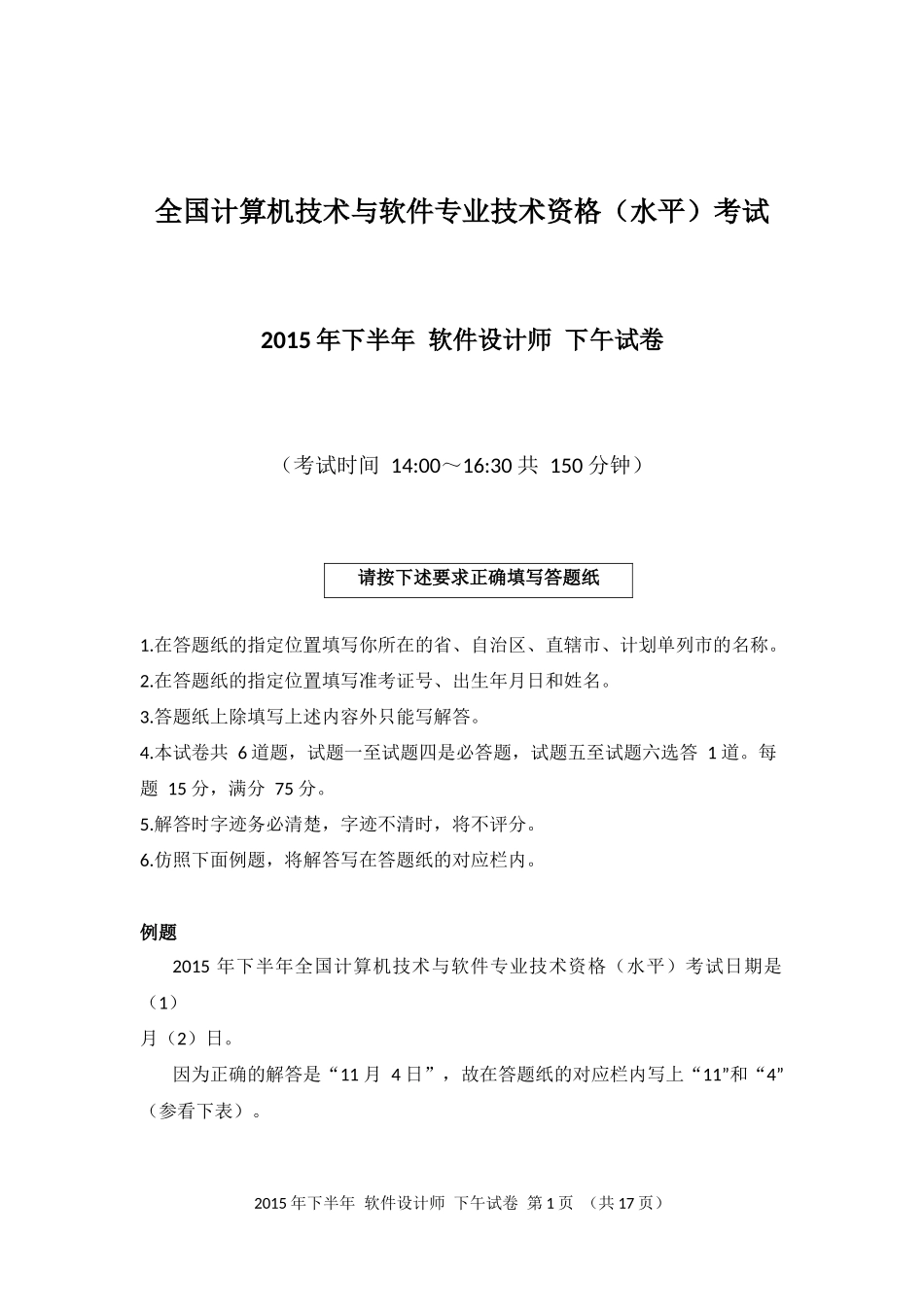

2015年下半年软件设计师下午试卷第1页（共17页）全国计算机技术与软件专业技术资格（水平）考试2015年下半年软件设计师下午试卷（考试时间14:00～16:30共150分钟）请按下述要求正确填写答题纸1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。2.在答题纸的指定位置填写准考证号、出生年月日和姓名。3.答题纸上除填写上述内容外只能写解答。4.本试卷共6道题，试题一至试题四是必答题，试题五至试题六选答1道。每题15分，满分75分。5.解答时字迹务必清楚，字迹不清时，将不评分。6.仿照下面例题，将解答写在答题纸的对应栏内。例题2015年下半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。因为正确的解答是“11月4日”，故在答题纸的对应栏内写上“11”和“4”（参看下表）。2015年下半年软件设计师下午试卷第2页（共17页）例题解答栏（1）11（2）4试题一至试题四是必答题试题一（共15分）【说明】某慕课教育平台欲添加在线作业批改系统，以实现高效的作业提交与批改，并进行统计。学生和讲师的基本信息已经初始化为数据库中的学生表和讲师表。系统的主要功能如下：(1)提交作业。验证学生标识后，学生将电子作业通过在线的方式提交，并进行存储。系统给学生发送通知表明提交成功，通知中包含唯一编号；并通知讲师有作业提交。(2)下载未批改作业。验证讲师标识后，讲师从系统中下载学生提交的作业。下载的作业将显示在屏幕上。(3)批改作业。讲师按格式为每个题目进行批改打分，并进行整体评价。(4)上传批改后的作业。将批改后的作业（包括分数和评价）返回给系统，进行存储。(5)记录分数和评价。将批改后的作业的分数和评价记录在学生信息中，并通知学生作业已批改口(6)获取已批改作业。根据学生标识，给学生查看批改后的作业，包括提交的作业、分数和评价。(7)作业抽检。根据教务人员标识抽取批改后的作业样本，给出抽检意见，然后形成抽检报告给讲师。现采用结构化方法对在线作业批改系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。2015年下半年软件设计师下午试卷第3页（共17页）【问题1】2015年下半年软件设计师下午试卷第4页（共17页）使用说明中的词语，给出图1-1中的实体E1～E3的名称。【问题2】使用说明中的词语，给出图1-2中的数据存储D1～D4的名称。【问题3】根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。【问题4】若发送给学生和讲师的通...
