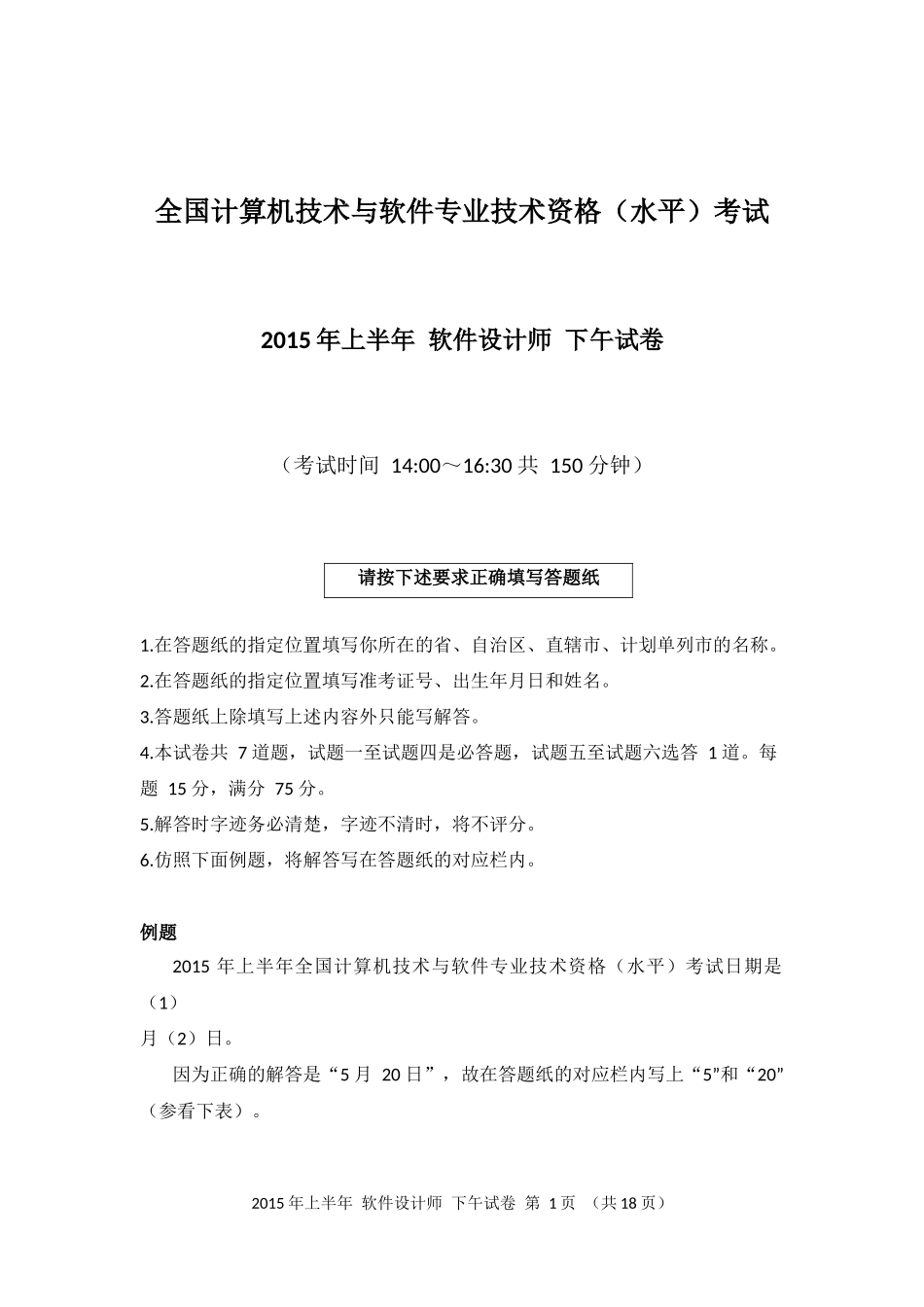

2015年上半年软件设计师下午试卷第1页（共18页）全国计算机技术与软件专业技术资格（水平）考试2015年上半年软件设计师下午试卷（考试时间14:00～16:30共150分钟）请按下述要求正确填写答题纸1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。2.在答题纸的指定位置填写准考证号、出生年月日和姓名。3.答题纸上除填写上述内容外只能写解答。4.本试卷共7道题，试题一至试题四是必答题，试题五至试题六选答1道。每题15分，满分75分。5.解答时字迹务必清楚，字迹不清时，将不评分。6.仿照下面例题，将解答写在答题纸的对应栏内。例题2015年上半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。因为正确的解答是“5月20日”，故在答题纸的对应栏内写上“5”和“20”（参看下表）。2015年上半年软件设计师下午试卷第2页（共18页）例题解答栏（1）5（2）20试题一至试题四是必答题试题一（共15分）阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。【说明】某大学为进一步推进无纸化考试，欲开发一考试系统。系统管理员能够创建包括专业方向、课程编号、任课教师等相关考试基础信息，教师和学生进行考试相关的工作。系统与考试有关的主要功能如下。(1)考试设置。教师制定试题（题目和答案），制定考试说明、考试时间和提醒时间等考试信息，录入参加考试的学生信息，并分别进行存储。(2)显示并接收解答。根据教师设定的考试信息，在考试有效时间内向学生显示考试说明和题目，根据设定的考试提醒时间进行提醒，并接收学生的解答。(3)处理解答。根据答案对接收到的解答数据进行处理，然后将解答结果进行存储。(4)生成成绩报告。根据解答结果生成学生个人成绩报告，供学生查看。(5)生成成绩单。对解答结果进行核算后生成课程成绩单供教师查看。(6)发送通知。根据成绩报告数据，创建通知数据并将通知发送给学生；根据成绩单数据，创建通知数据并将通知发送给教师。现采用结构化方法对考试系统进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。2015年上半年软件设计师下午试卷第3页（共18页）【问题1】（2分）使用说明中的词语，给出图1-1中的实体E1～E2的名称。【问题2】（4分）使用说明中的词语，给出图1-2中的数据存储D1～D4的名称。【问题3】（4分）根据说明和图中词语，补充图1-2中缺失的数据流及其起点和终点。2015年上半年软件设计师下午试卷第4页（共18页）【...
