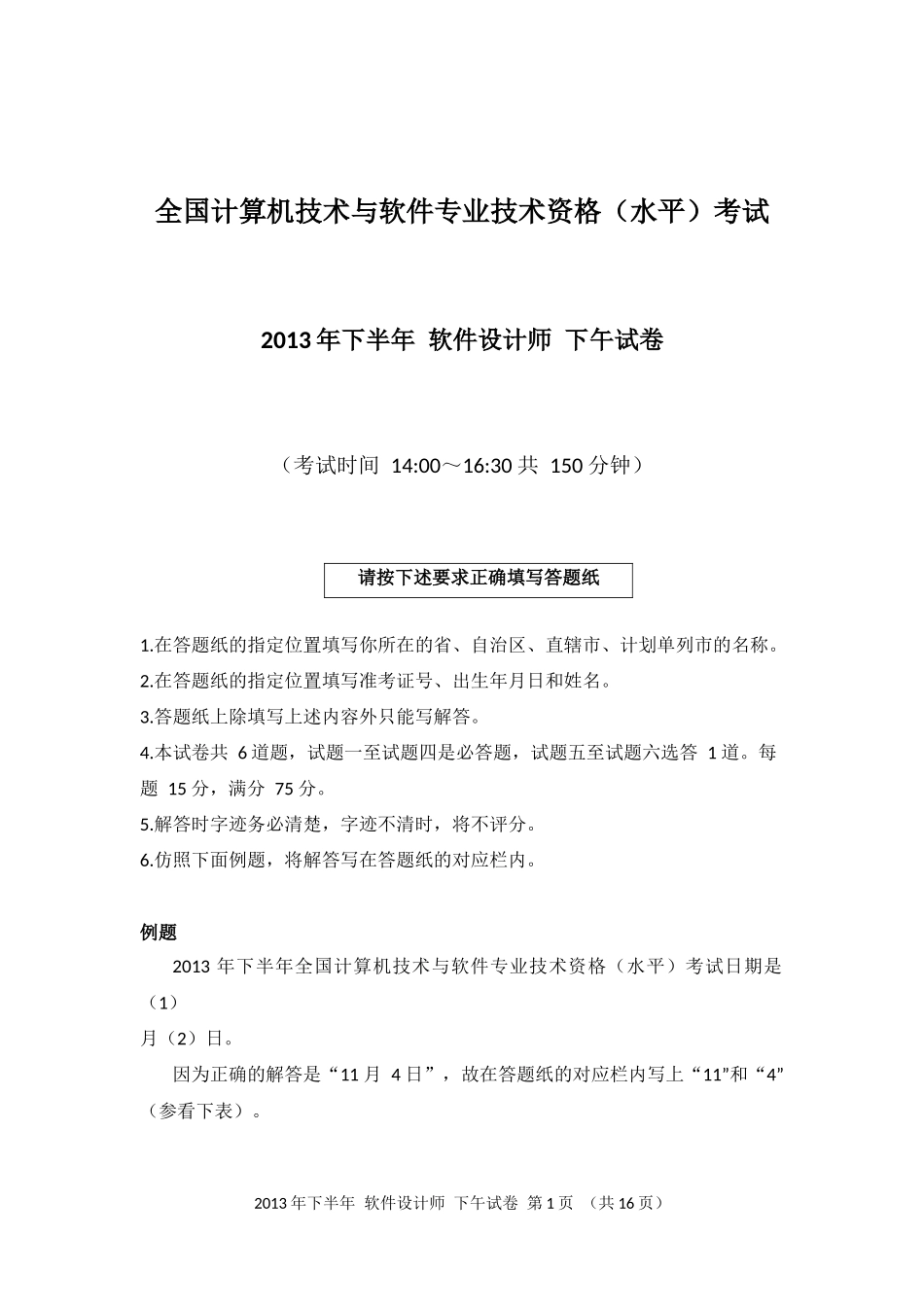

2013年下半年软件设计师下午试卷第1页（共16页）全国计算机技术与软件专业技术资格（水平）考试2013年下半年软件设计师下午试卷（考试时间14:00～16:30共150分钟）请按下述要求正确填写答题纸1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。2.在答题纸的指定位置填写准考证号、出生年月日和姓名。3.答题纸上除填写上述内容外只能写解答。4.本试卷共6道题，试题一至试题四是必答题，试题五至试题六选答1道。每题15分，满分75分。5.解答时字迹务必清楚，字迹不清时，将不评分。6.仿照下面例题，将解答写在答题纸的对应栏内。例题2013年下半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。因为正确的解答是“11月4日”，故在答题纸的对应栏内写上“11”和“4”（参看下表）。2013年下半年软件设计师下午试卷第2页（共16页）例题解答栏（1）11（2）4试题一至试题四是必答题试题一某大学欲开发一个基于Web的课程注册系统，该系统的主要功能如下：1.验证输入信息(1)检查学生信息：检查学生输入的所有注册所需信息。如果信息不合法，返回学生信息不合法提示；如果合法，输出合法学生信息。(2)检查学位考试结果：检查学生提供的学位考试结果。如果不合法，返回学位考试结果不合法提示；如果合法，检査该学生注册资格。(3)检查学生注册资格：根据合法学生信息和合法学位考试结果，检查该学生对欲选课程的注册资格。如果无资格，返回无注册资格提示；如果有注册资格，则输出注册学生信息（包含选课学生标识）和欲注册课程信息。2.处理注册申请(1)存储注册信息：将注册学生信息记录在学生库。(2)存储所注册课程：将选课学生标识与欲注册课程进行关联，然后存入课程库。(3)发送注册通知：从学生库中读取注册学生信息，从课程库中读取所注册课程信息，给学生发送接受提示；给教务人员发送所注册课程信息和已注册学生信息。现采用结构化方法对课程注册系统进行分析与设计，获得如图1-1所示的0层数据流图和图1-2所示的1层数据流图。2013年下半年软件设计师下午试卷第3页（共16页）【问题1】使用说明中的词语，给出图1-1中的实体E1和E2的名称。【问题2】使用说明中的词语，给出图1-2中的数据存储D1和D2的名称。【问题3】根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点。【问题4】根据补充完整的图1-1和图1-2,说明上层的哪些数据流是由下层的哪些数据流组合而成。2013年下半年软件设计师下午试卷第4页...
