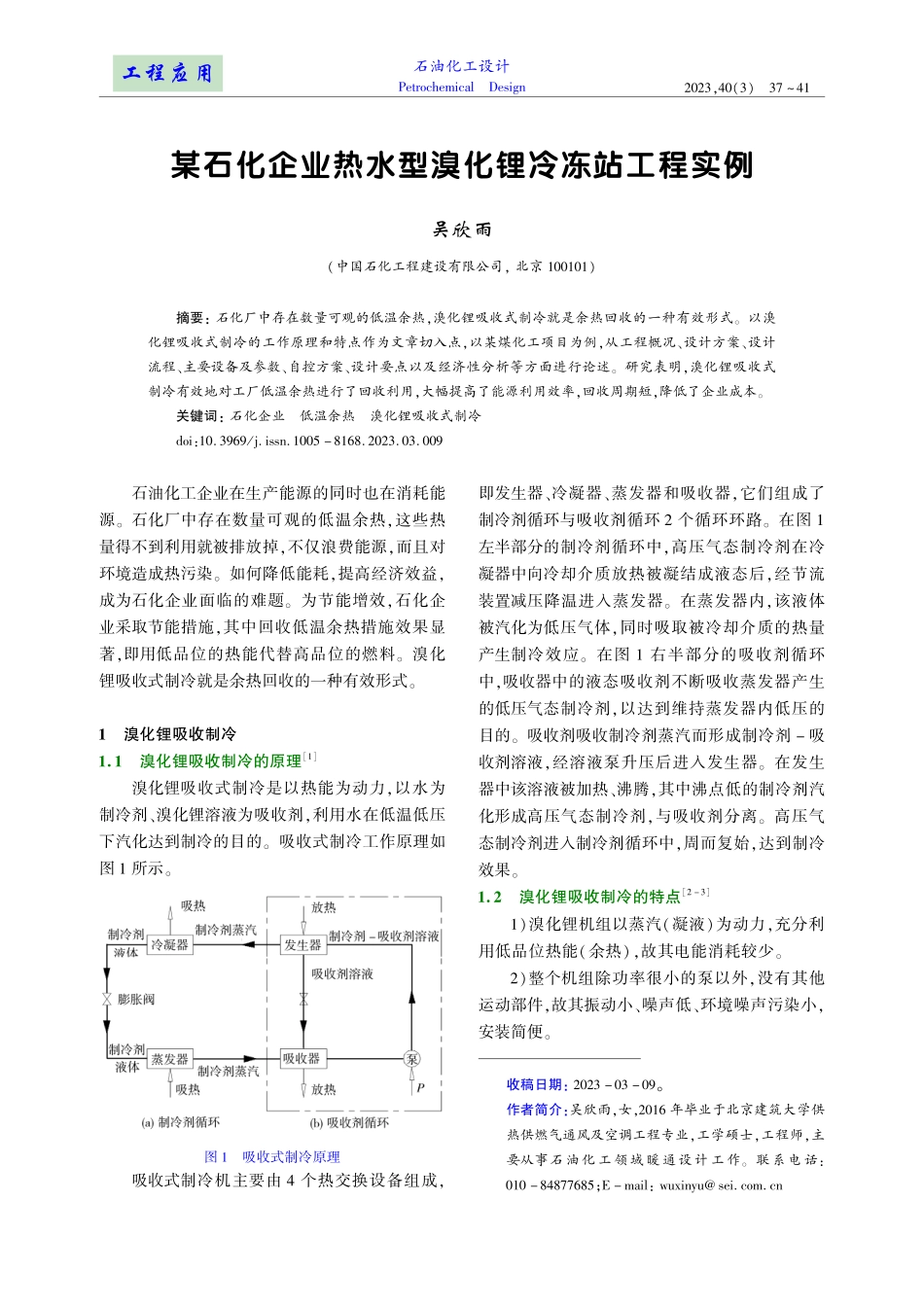

工程应用石油化工设计ＰｅｔｒｏｃｈｅｍｉｃａｌＤｅｓｉｇｎ２０２３ꎬ４０(３)３７~４１某石化企业热水型溴化锂冷冻站工程实例吴欣雨(中国石化工程建设有限公司ꎬ北京１００１０１)摘要:石化厂中存在数量可观的低温余热ꎬ溴化锂吸收式制冷就是余热回收的一种有效形式ꎮ以溴化锂吸收式制冷的工作原理和特点作为文章切入点ꎬ以某煤化工项目为例ꎬ从工程概况、设计方案、设计流程、主要设备及参数、自控方案、设计要点以及经济性分析等方面进行论述ꎮ研究表明ꎬ溴化锂吸收式制冷有效地对工厂低温余热进行了回收利用ꎬ大幅提高了能源利用效率ꎬ回收周期短ꎬ降低了企业成本ꎮ关键词:石化企业低温余热溴化锂吸收式制冷ｄｏｉ:１０.３９６９/ｊ.ｉｓｓｎ.１００５－８１６８.２０２３.０３.００９石油化工企业在生产能源的同时也在消耗能源ꎮ石化厂中存在数量可观的低温余热ꎬ这些热量得不到利用就被排放掉ꎬ不仅浪费能源ꎬ而且对环境造成热污染ꎮ如何降低能耗ꎬ提高经济效益ꎬ成为石化企业面临的难题ꎮ为节能增效ꎬ石化企业采取节能措施ꎬ其中回收低温余热措施效果显著ꎬ即用低品位的热能代替高品位的燃料ꎮ溴化锂吸收式制冷就是余热回收的一种有效形式ꎮ１溴化锂吸收制冷１.１溴化锂吸收制冷的原理[１]溴化锂吸收式制冷是以热能为动力ꎬ以水为制冷剂、溴化锂溶液为吸收剂ꎬ利用水在低温低压下汽化达到制冷的目的ꎮ吸收式制冷工作原理如图１所示ꎮ图１吸收式制冷原理吸收式制冷机主要由４个热交换设备组成ꎬ即发生器、冷凝器、蒸发器和吸收器ꎬ它们组成了制冷剂循环与吸收剂循环２个循环环路ꎮ在图１左半部分的制冷剂循环中ꎬ高压气态制冷剂在冷凝器中向冷却介质放热被凝结成液态后ꎬ经节流装置减压降温进入蒸发器ꎮ在蒸发器内ꎬ该液体被汽化为低压气体ꎬ同时吸取被冷却介质的热量产生制冷效应ꎮ在图１右半部分的吸收剂循环中ꎬ吸收器中的液态吸收剂不断吸收蒸发器产生的低压气态制冷剂ꎬ以达到维持蒸发器内低压的目的ꎮ吸收剂吸收制冷剂蒸汽而形成制冷剂－吸收剂溶液ꎬ经溶液泵升压后进入发生器ꎮ在发生器中该溶液被加热、沸腾ꎬ其中沸点低的制冷剂汽化形成高压气态制冷剂ꎬ与吸收剂分离ꎮ高压气态制冷剂进入制冷剂循环中ꎬ周而复始ꎬ达到制冷效果ꎮ１.２溴化锂吸收制冷的特点[２－３]１)溴化锂机组以蒸汽(凝液)为动力ꎬ充分利用低品位热能(余热)ꎬ故其电能消耗较少ꎮ２)整个机组除功率很小的泵以外ꎬ没有其他运动部件ꎬ故其振动小、噪声低、环境噪声...
