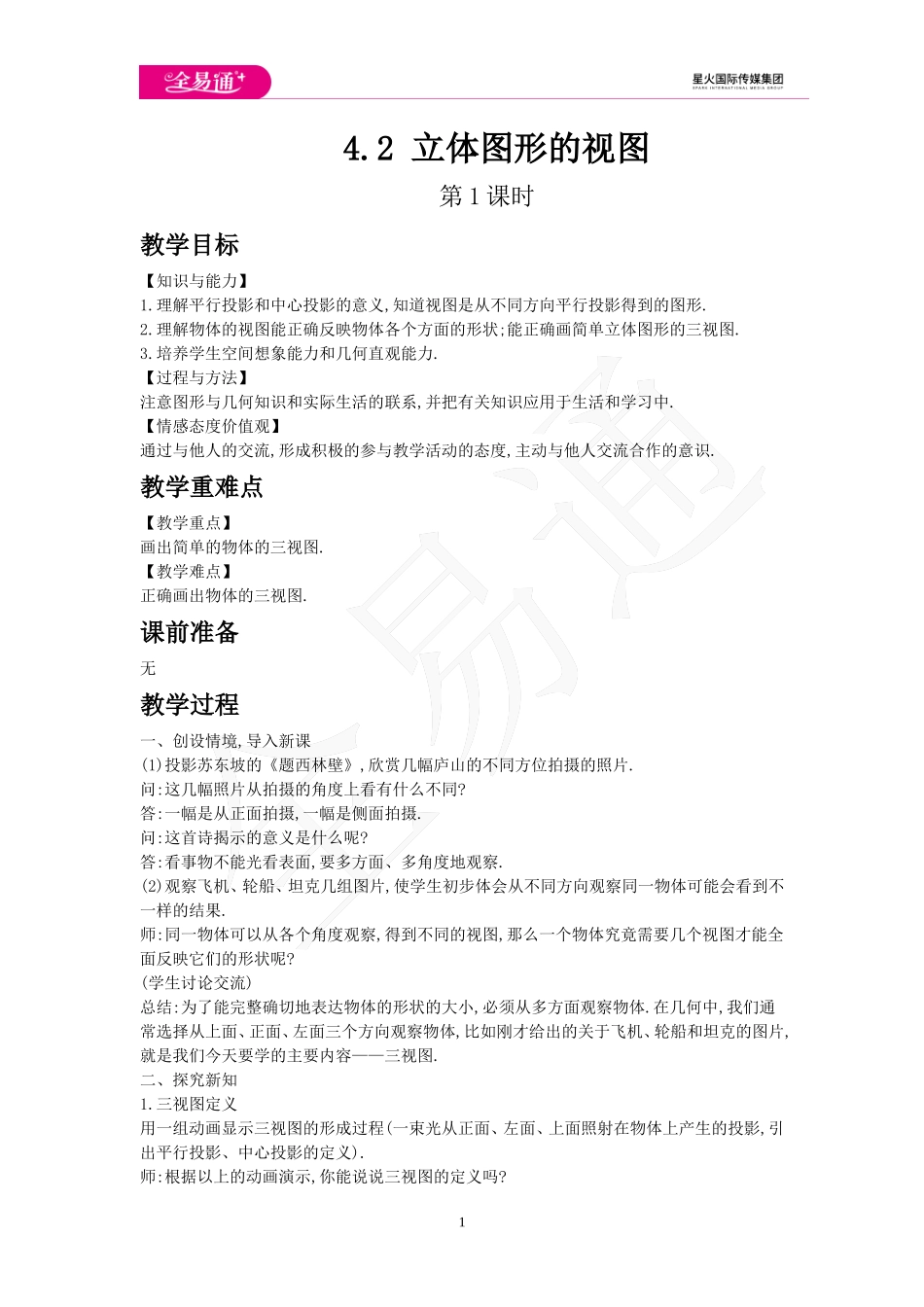

14.2立体图形的视图第1课时教学目标【知识与能力】1.理解平行投影和中心投影的意义,知道视图是从不同方向平行投影得到的图形.2.理解物体的视图能正确反映物体各个方面的形状;能正确画简单立体图形的三视图.3.培养学生空间想象能力和几何直观能力.【过程与方法】注意图形与几何知识和实际生活的联系,并把有关知识应用于生活和学习中.【情感态度价值观】通过与他人的交流,形成积极的参与教学活动的态度,主动与他人交流合作的意识.教学重难点【教学重点】画出简单的物体的三视图.【教学难点】正确画出物体的三视图.课前准备无教学过程一、创设情境,导入新课(1)投影苏东坡的《题西林壁》,欣赏几幅庐山的不同方位拍摄的照片.问:这几幅照片从拍摄的角度上看有什么不同?答:一幅是从正面拍摄,一幅是侧面拍摄.问:这首诗揭示的意义是什么呢?答:看事物不能光看表面,要多方面、多角度地观察.(2)观察飞机、轮船、坦克几组图片,使学生初步体会从不同方向观察同一物体可能会看到不一样的结果.师:同一物体可以从各个角度观察,得到不同的视图,那么一个物体究竟需要几个视图才能全面反映它们的形状呢?(学生讨论交流)总结:为了能完整确切地表达物体的形状的大小,必须从多方面观察物体.在几何中,我们通常选择从上面、正面、左面三个方向观察物体,比如刚才给出的关于飞机、轮船和坦克的图片,就是我们今天要学的主要内容——三视图.二、探究新知1.三视图定义用一组动画显示三视图的形成过程(一束光从正面、左面、上面照射在物体上产生的投影,引出平行投影、中心投影的定义).师:根据以上的动画演示,你能说说三视图的定义吗?2总结三视图的定义:我们把从正面看到的物体的投影叫做主视图,把从左面看到的物体的投影叫做左视图,把从上面看到的物体投影叫做俯视图.主视图、左视图、俯视图合称三视图.三视图:为了确定物体的长、宽、高和结构形状,通常采用三个相互垂直相交的投影面(正投影面V、水平投影面H、侧投影面W)建立一个三投影面体系,再用正投影法将物体(所有面)同时向三投影面投影形成演示.2.三视图的画法给出一个长方体让学生按要求试画出它的三视图.师:观察你画出的图形,这三种视图分别在长度大小上面有什么联系呢?总结:画三视图的要求:(1)位置方面一般先画主视图,再把左视图画在主视图的右面,把俯视图画在主视图的下面.(2)大小方面;长对正,高平齐,宽相等.三、应用举例例1见教材第125页例1(让学生初步了解三视图画法)例2见教材第126页例2对应练习:教材第126页练习第1、2...
