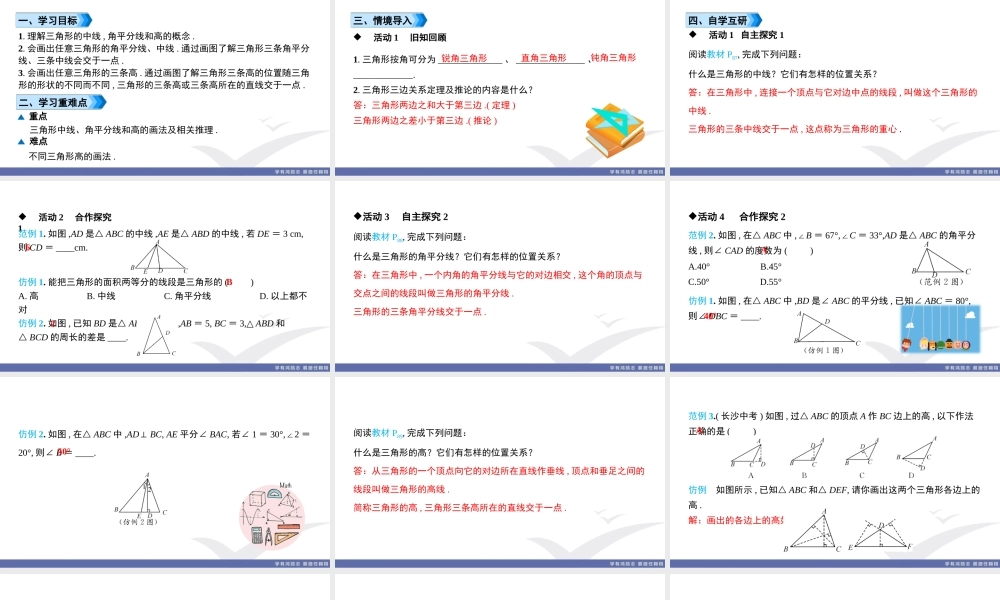

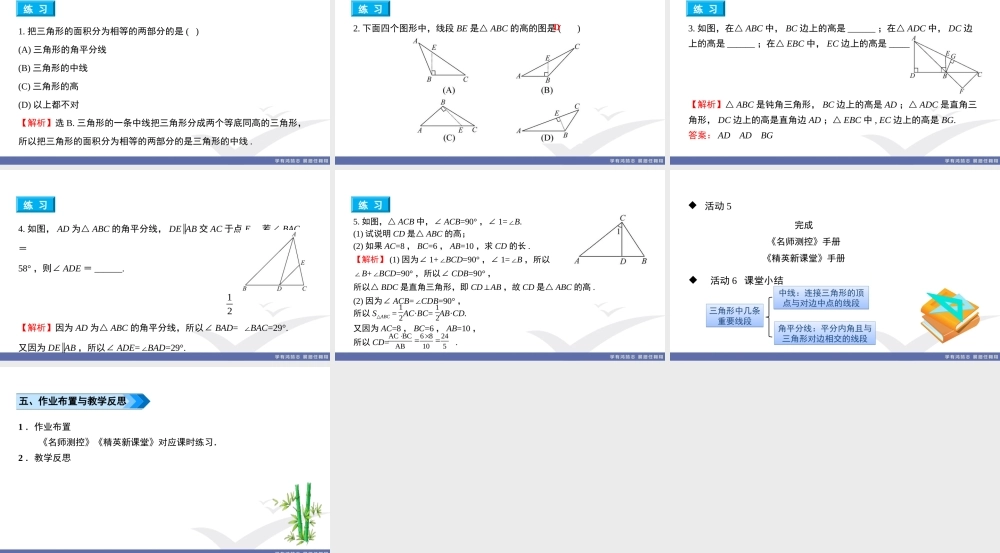

第四章三角形课题三角形的三条重要线段一、学习目标重点难点二、学习重难点1.理解三角形的中线,角平分线和高的概念.2.会画出任意三角形的角平分线、中线.通过画图了解三角形三条角平分线、三条中线会交于一点.3.会画出任意三角形的三条高.通过画图了解三角形三条高的位置随三角形的形状的不同而不同,三角形的三条高或三条高所在的直线交于一点.三角形中线、角平分线和高的画法及相关推理.不同三角形高的画法.活动1旧知回顾三、情境导入1.三角形按角可分为______________、_______________、_____________.2.三角形三边关系定理及推论的内容是什么？答：三角形两边之和大于第三边.(定理)三角形两边之差小于第三边.(推论)锐角三角形直角三角形钝角三角形活动1自主探究1四、自学互研阅读教材P87,完成下列问题：什么是三角形的中线？它们有怎样的位置关系？答：在三角形中,连接一个顶点与它对边中点的线段,叫做这个三角形的中线.三角形的三条中线交于一点,这点称为三角形的重心.活动2合作探究1范例1.如图,AD是△ABC的中线,AE是△ABD的中线,若DE＝3cm,则CD＝____cm.仿例1.能把三角形的面积两等分的线段是三角形的()A.高B.中线C.角平分线D.以上都不对仿例2.如图,已知BD是△ABC的中线,AB＝5,BC＝3,△ABD和△BCD的周长的差是____.6B2活动3自主探究2阅读教材P88,完成下列问题：什么是三角形的角平分线？它们有怎样的位置关系？答：在三角形中,一个内角的角平分线与它的对边相交,这个角的顶点与交点之间的线段叫做三角形的角平分线.三角形的三条角平分线交于一点.活动4合作探究2范例2.如图,在△ABC中,∠B＝67°,∠C＝33°,AD是△ABC的角平分线,则∠CAD的度数为()A.40°B.45°C.50°D.55°仿例1.如图,在△ABC中,BD是∠ABC的平分线,已知∠ABC＝80°,则∠DBC＝____.A40°仿例2.如图,在△ABC中,AD⊥BC,AE平分∠BAC,若∠1＝30°,∠2＝20°,则∠B＝____.50°阅读教材P89,完成下列问题：什么是三角形的高？它们有怎样的位置关系？答：从三角形的一个顶点向它的对边所在直线作垂线,顶点和垂足之间的线段叫做三角形的高线.简称三角形的高,三角形三条高所在的直线交于一点.仿例如图所示,已知△ABC和△DEF,请你画出这两个三角形各边上的高.解：画出的各边上的高如图所示.范例3.(长沙中考)如图,过△ABC的顶点A作BC边上的高,以下作法正确的是()A练习1.把三角形的面积分为相等的两部分的是()(A)三角形的角平分线(B)三角形的中线(C)三角形的高(D)以上都不对【解析...
