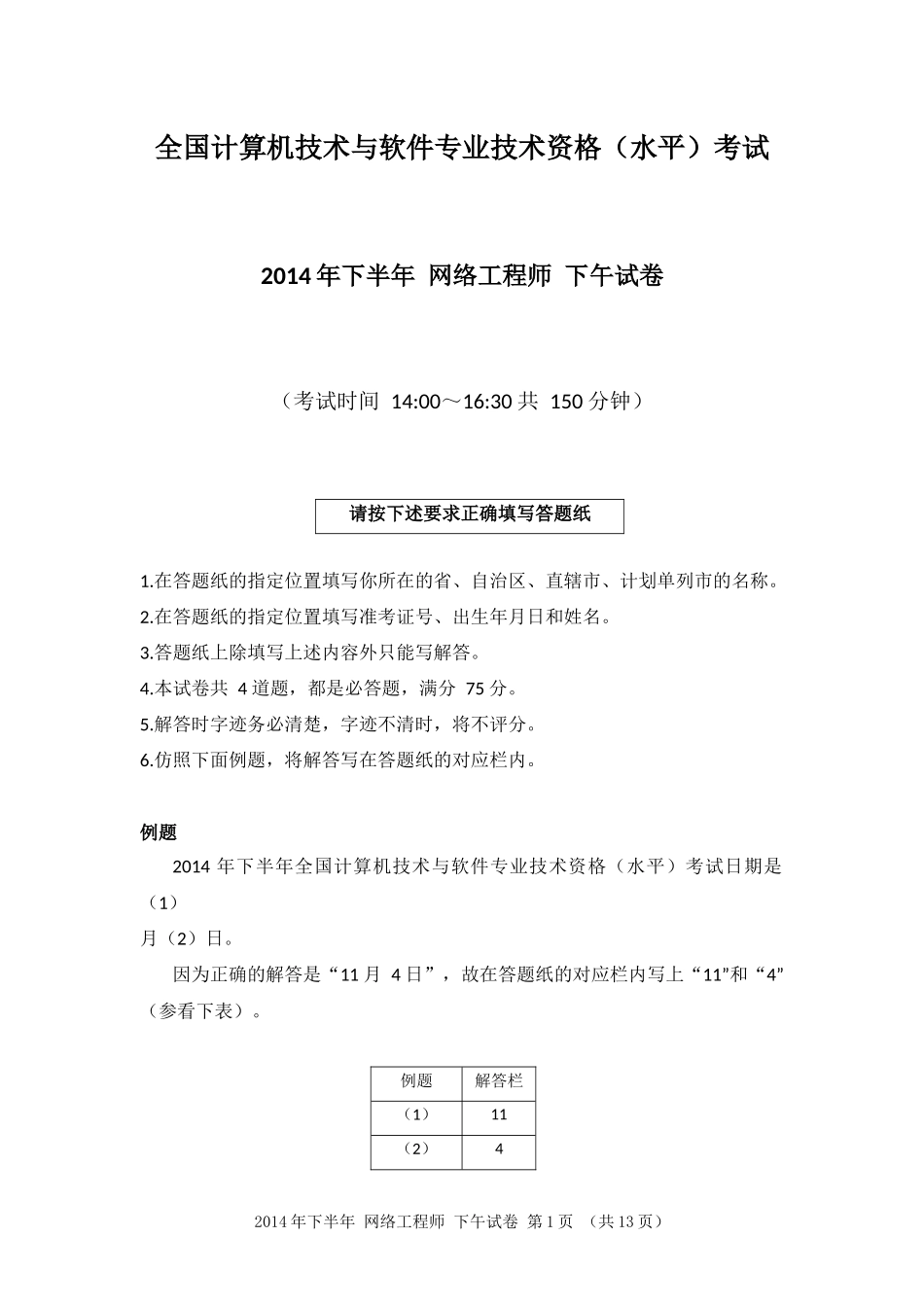

2014年下半年网络工程师下午试卷第1页（共13页）全国计算机技术与软件专业技术资格（水平）考试2014年下半年网络工程师下午试卷（考试时间14:00～16:30共150分钟）请按下述要求正确填写答题纸1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。2.在答题纸的指定位置填写准考证号、出生年月日和姓名。3.答题纸上除填写上述内容外只能写解答。4.本试卷共4道题，都是必答题，满分75分。5.解答时字迹务必清楚，字迹不清时，将不评分。6.仿照下面例题，将解答写在答题纸的对应栏内。例题2014年下半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。因为正确的解答是“11月4日”，故在答题纸的对应栏内写上“11”和“4”（参看下表）。例题解答栏（1）11（2）42014年下半年网络工程师下午试卷第2页（共13页）试题一阅读以下说明，根据要求回答下面问题。【说明】某企业的网络结构如下图所示。2014年下半年网络工程师下午试卷第3页（共13页）1、图中的网络设备①应为______，网络设备②应为______，从网络安全的角度出发，Switch9所组成的网络一般称为______区。2．图中③处的网络设备的作用是检测流经内网的信息，提供对网络系统的安全保护。该设备提供主动防护，能预先对入侵活动和攻击性网络流量进行拦截，避免造成损失，而不是简单地在恶意流量传送时或传送后才发出警报。网络设备③应为______，其连接的Switch1的G1/1端口称为______端口，这种连接方式一般称为______。2、随着企业用户的增加，要求部署上网行为管理设备，对用户的上网行为进行安全分析、流量管理、网络访问控制等，以保证正常的上网需求。部署上网行为管理设备的位置应该在上图中的______和______之间比较合理。2．网卡的工作模式有直接、广播、多播和混杂四种模式，默认的工作模式为______和______，即它只接收广播帧和发给自己的帧。网络管理机在抓包时，需要把网卡置于______，这时网卡将接受同一子网内所有站点所发送的数据包，这样就可以达到对网络信息监视的目的。3、针对上图中的网络结构，各台交换机需要运行______协议，以建立一个无环路的树状网络结构。按照该协议，交换机的默认优先级值为______，根交换机是根据______来选择的，值小的交换机为根交换机；如果交换机的优先级相同，再比较______。当上图中的Switch1～Switch3之间的某条链路出现故障时，为了使阻塞端口直接进入转发状态，从而切换到备份链路上，需要在Switch1...
