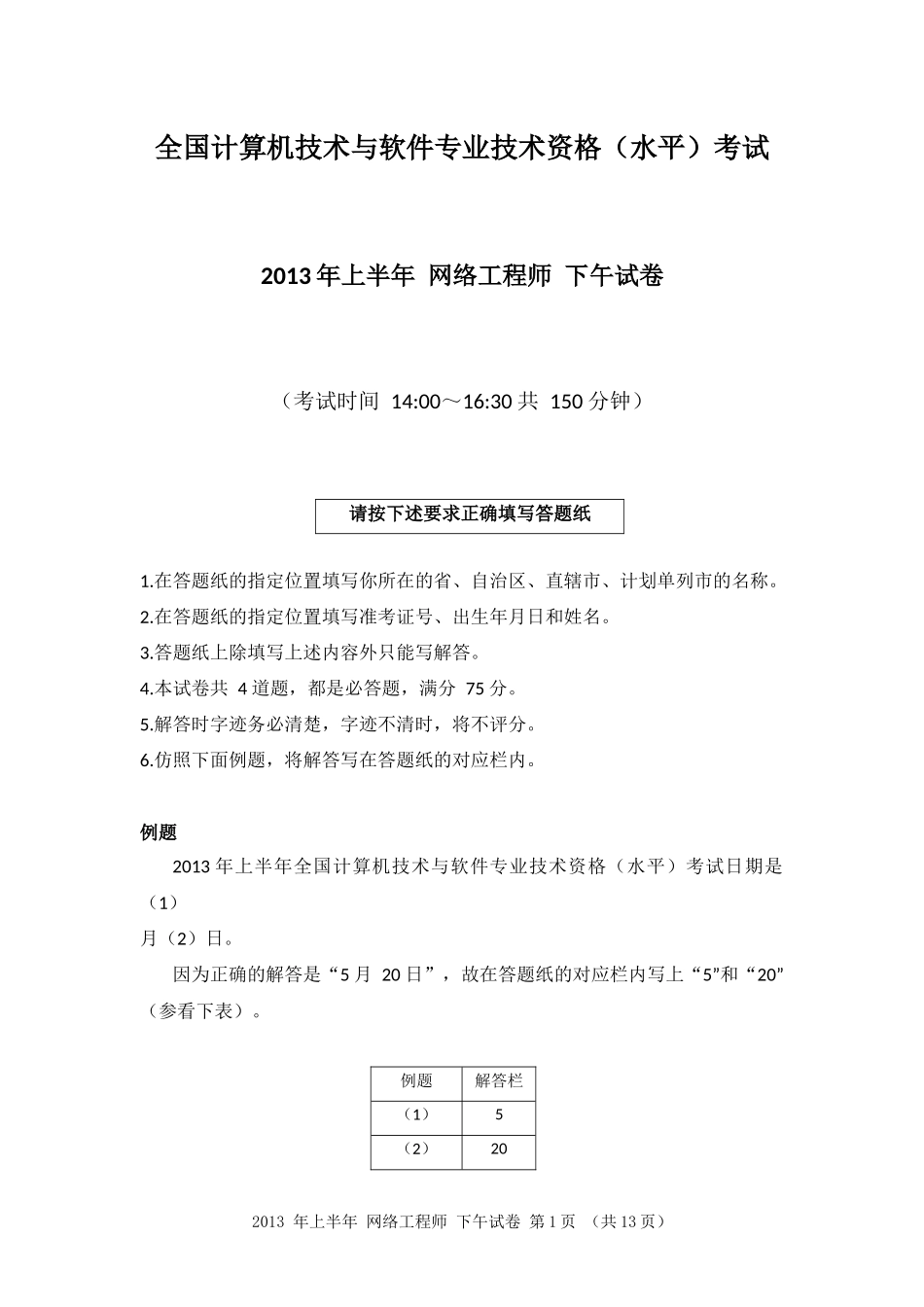

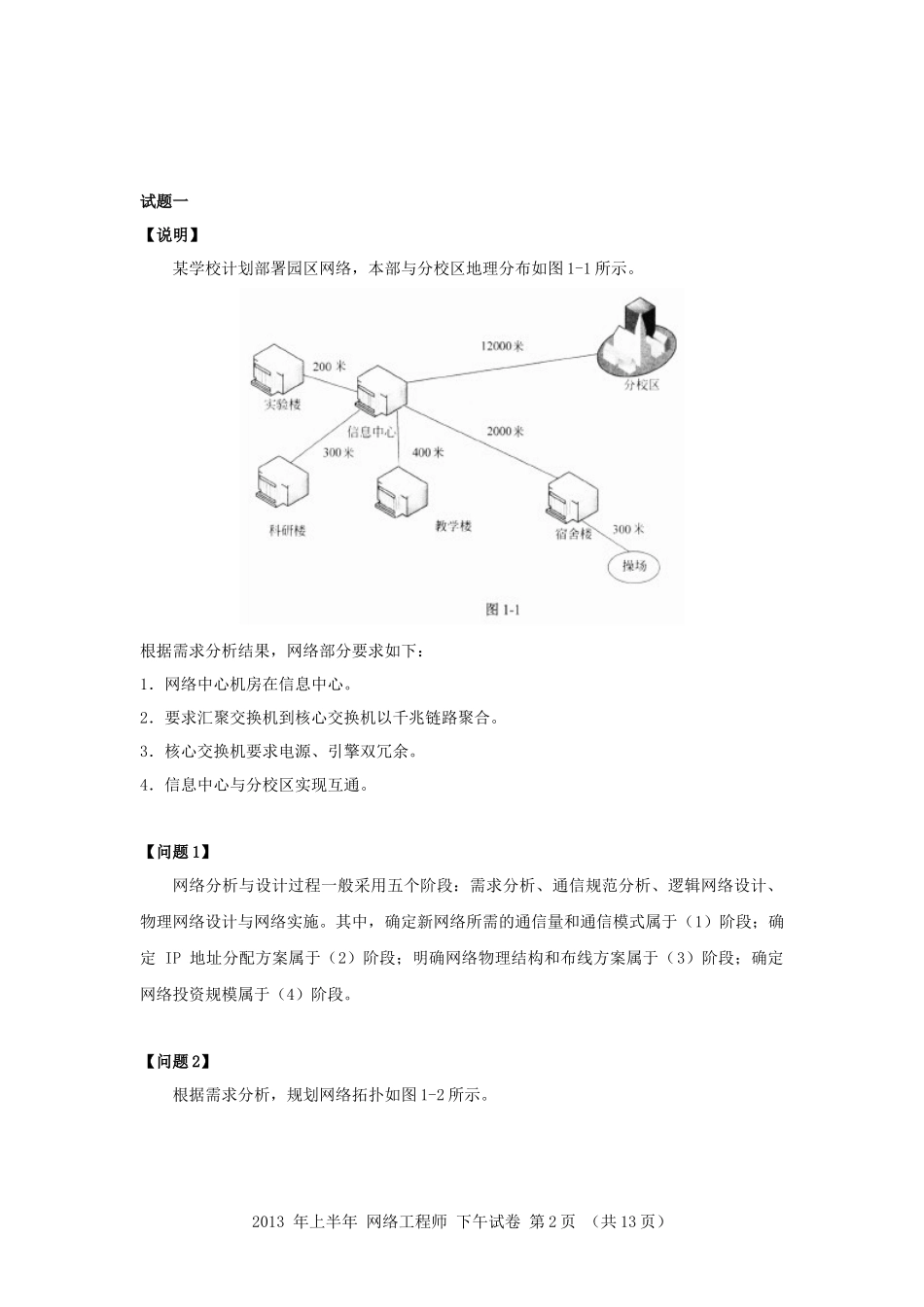

2013年上半年网络工程师下午试卷第1页（共13页）全国计算机技术与软件专业技术资格（水平）考试2013年上半年网络工程师下午试卷（考试时间14:00～16:30共150分钟）请按下述要求正确填写答题纸1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。2.在答题纸的指定位置填写准考证号、出生年月日和姓名。3.答题纸上除填写上述内容外只能写解答。4.本试卷共4道题，都是必答题，满分75分。5.解答时字迹务必清楚，字迹不清时，将不评分。6.仿照下面例题，将解答写在答题纸的对应栏内。例题2013年上半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。因为正确的解答是“5月20日”，故在答题纸的对应栏内写上“5”和“20”（参看下表）。例题解答栏（1）5（2）202013年上半年网络工程师下午试卷第2页（共13页）试题一【说明】某学校计划部署园区网络，本部与分校区地理分布如图1-1所示。根据需求分析结果，网络部分要求如下：1．网络中心机房在信息中心。2．要求汇聚交换机到核心交换机以千兆链路聚合。3．核心交换机要求电源、引擎双冗余。4．信息中心与分校区实现互通。【问题1】网络分析与设计过程一般采用五个阶段：需求分析、通信规范分析、逻辑网络设计、物理网络设计与网络实施。其中，确定新网络所需的通信量和通信模式属于（1）阶段；确定IP地址分配方案属于（2）阶段；明确网络物理结构和布线方案属于（3）阶段；确定网络投资规模属于（4）阶段。【问题2】根据需求分析，规划网络拓扑如图1-2所示。2013年上半年网络工程师下午试卷第3页（共13页）1.核心交换机配置如表1-1所示，确定核心交换机所需配备的模块最低数量。2．根据网络需求描述、网络拓扑结构、核心交换机设备表，图1-2中的介质1应选用（9）；介质2应选用（10）；介质3应选用（11）。问题（9）～（11）备选答案：（注：每项只能选择一次）A．单模光纤B．多模光纤C．6类双绞线D．同轴电缆3．为了网络的安全运行，该网络部署了IDS设备。在图1-2中的设备1、2、3、4上，适合部署IDS设备的是（12）及（13）。【问题3】该校园根据需要部署了两处无线网络。一处位于学校操场；一处位于科研楼。其中操场的无线AP只进行用户认证，科研楼的无线AP中允许指定的终端接入。2013年上半年网络工程师下午试卷第4页（共13页）1、无线AP分为FITAP和FATAP两种。为了便于集中管理，学校的无线网络采用了无线网络控制器。所以该学校的无线AP为（14）AP。天线通...
