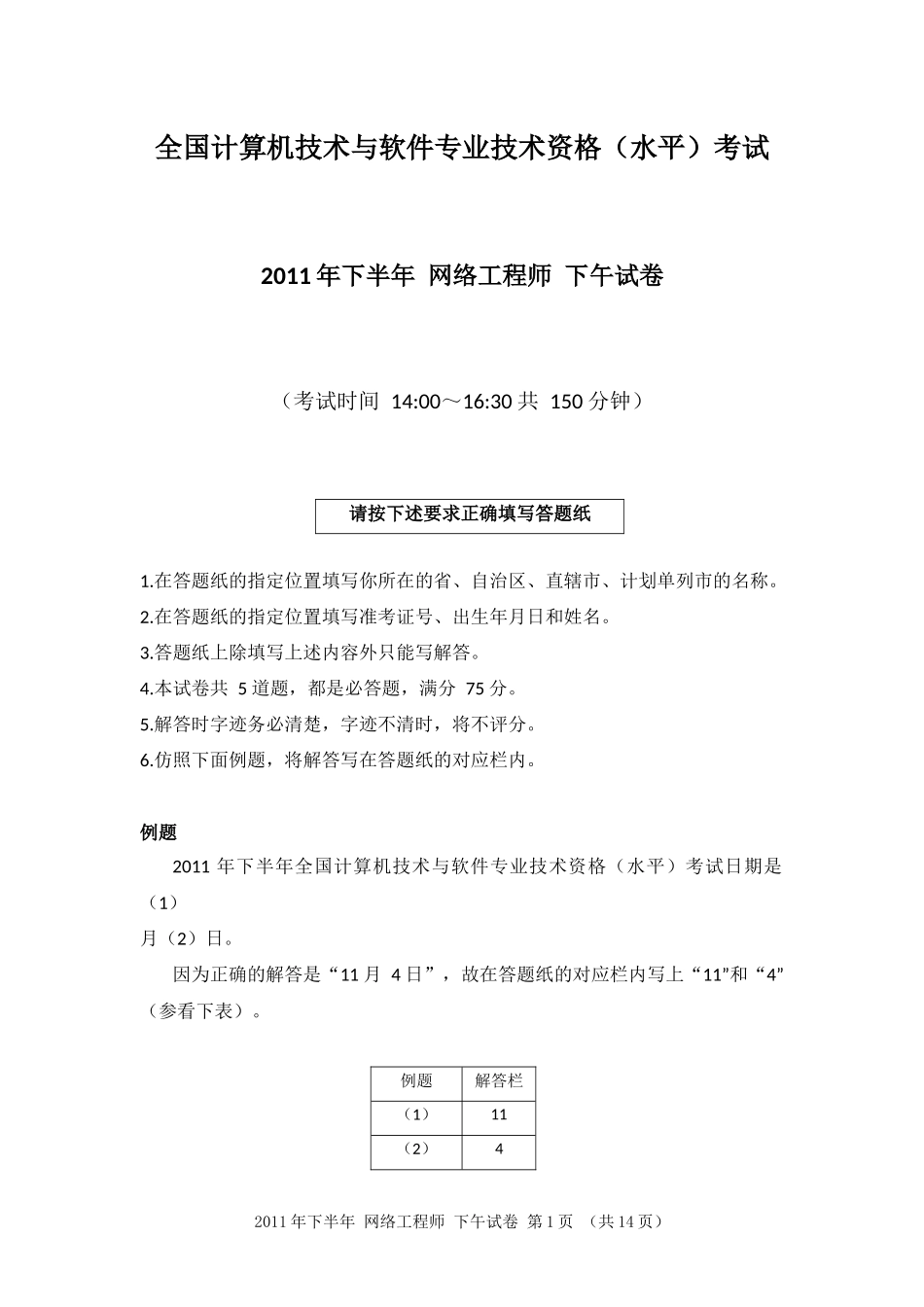

2011年下半年网络工程师下午试卷第1页（共14页）全国计算机技术与软件专业技术资格（水平）考试2011年下半年网络工程师下午试卷（考试时间14:00～16:30共150分钟）请按下述要求正确填写答题纸1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。2.在答题纸的指定位置填写准考证号、出生年月日和姓名。3.答题纸上除填写上述内容外只能写解答。4.本试卷共5道题，都是必答题，满分75分。5.解答时字迹务必清楚，字迹不清时，将不评分。6.仿照下面例题，将解答写在答题纸的对应栏内。例题2011年下半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。因为正确的解答是“11月4日”，故在答题纸的对应栏内写上“11”和“4”（参看下表）。例题解答栏（1）11（2）42011年下半年网络工程师下午试卷第2页（共14页）2011年下半年网络工程师下午试卷第3页（共14页）试题一某学校计划部署校园网络，其建筑物分布如图1-1所示。根据需求分析结果，校园网规划要求如下：1.信息中心部署在图书馆。2.实验楼部署237个点，办公楼部署87个点，学生宿舍部署422个点，食堂部署17个点。3.为满足以后应用的需求，要求核心交换机到汇聚交换机以千兆链路聚合，同时千兆到桌面。4.学校信息中心部署服务器，根据需求，一方面要对服务器有完善的保护措施，另一方面要对内外网分别提供不同的服务。5.部署流控网关对P2P流量进行限制，以保证正常上网需求。【问题1】根据网络需求，设计人员设计的网络拓扑结构如图1-2所示。请根据网络需求描述和网络拓扑结构回答以下问题。1.图1-2中设备①应为(1)，设备②应为（2)，设备③应为(3)，设备④应为(4)(1)〜（4)备选答案：（每设备限选1次）A.路由器B.核心交换机C.流控服务器D.防火墙2.设备④应该接在设备(5)上。2011年下半年网络工程师下午试卷第4页（共14页）【问题2】1.根据题目说明和网络拓扑图，在图1-2中，介质1应选用(6)，介质2应选用(7),介质3应选用(8).(6)〜（8)备选答案：(注：每项只能选择一次）A.单模光纤B.多模光纤C.6类双绞线D.5类双绞线2.根据网络需求分析和网络拓扑结构图，所有接入交换机都直接连接汇聚交换机，本校园网中至少需要(9)台24口的接入交换机(不包括服务器使用的交换机)。【问题3】交换机的选型是网络设计的重要工作。而交换机的背板带宽、包转发率、交换容量是其重要技术指标。其中，交换机进行数据包转发的能力称为(10)，交换机端口处理器和数据总线之间单位时间...
