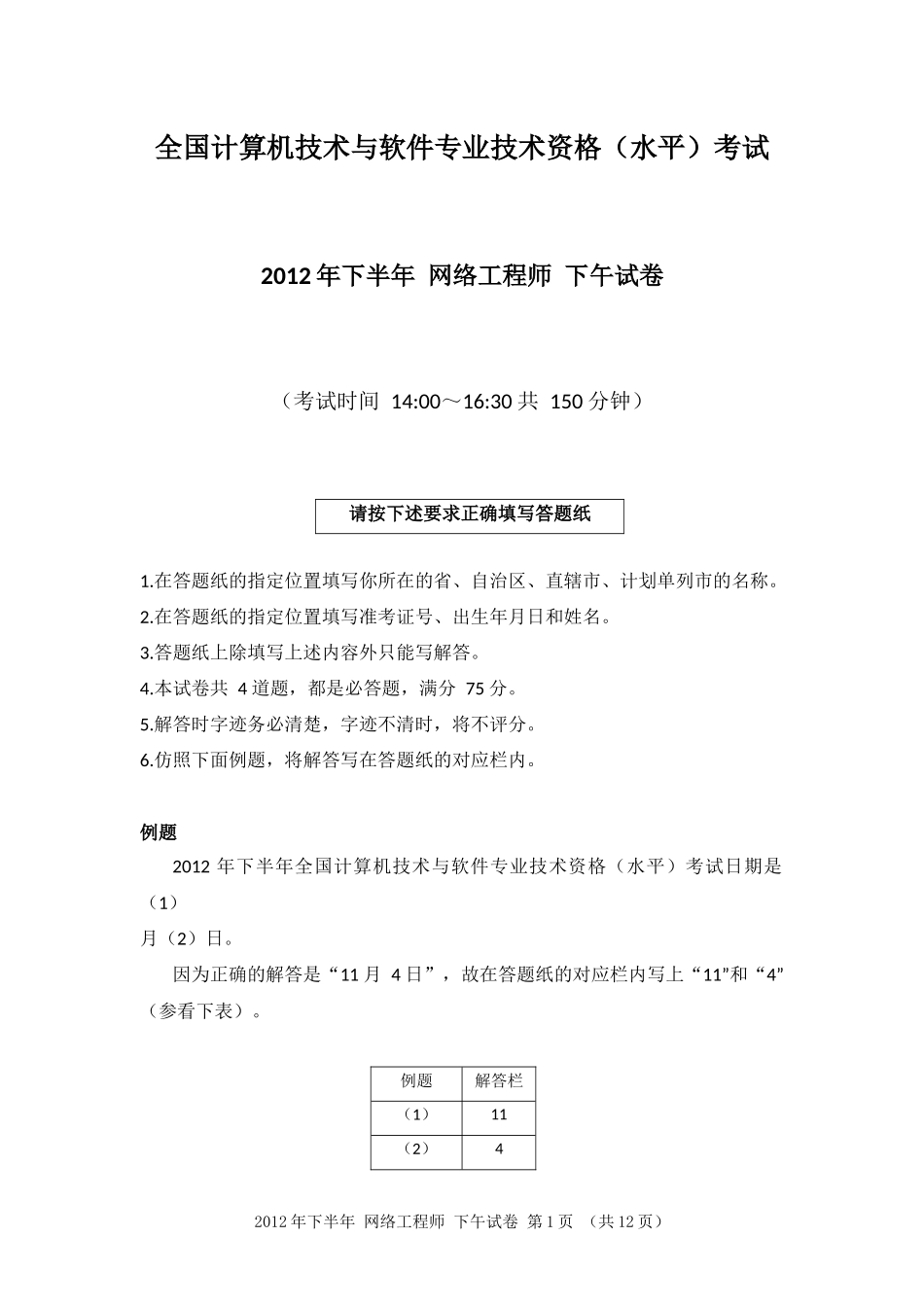

2012年下半年网络工程师下午试卷第1页（共12页）全国计算机技术与软件专业技术资格（水平）考试2012年下半年网络工程师下午试卷（考试时间14:00～16:30共150分钟）请按下述要求正确填写答题纸1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。2.在答题纸的指定位置填写准考证号、出生年月日和姓名。3.答题纸上除填写上述内容外只能写解答。4.本试卷共4道题，都是必答题，满分75分。5.解答时字迹务必清楚，字迹不清时，将不评分。6.仿照下面例题，将解答写在答题纸的对应栏内。例题2012年下半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。因为正确的解答是“11月4日”，故在答题纸的对应栏内写上“11”和“4”（参看下表）。例题解答栏（1）11（2）42012年下半年网络工程师下午试卷第2页（共12页）试题一某学校有三个校区，校区之间最远距离达到61km，学校现在需要建设校园网，具体要求如下：校园网通过多运营商接入互联网，主干网采用千兆以太网将三个校区的中心节点连起来，每个中心节点都有财务、人事和教务三类应用。按应用将全网划分为3个VLAN，三个中心都必须支持3个VLAN的数据转发。路由器用光纤连到校区1的中心节点上，距离不超过500米，网络结构如图1-1所示。【问题1】根据题意和图1-1，从经济性和实用性出发填写网络拓扑图中所用的传输介质和设备。空（1)〜（3)备选答案：A.3类UTPB.5类UTPC.6类UTP2012年下半年网络工程师下午试卷第3页（共12页）D.单模光纤E.多模光纤F.千兆以太网交换机G.百兆以太网交换机H.万兆以太网交换机【问题2】如果校园网中办公室用户没有移动办公的需求，采用基于（4)的VLAN划分方法比较合理；如果有的用户需要移动办公，采用基于（5)的VLAN划分方法比较合适。【问题3】图1-1中所示的交换机和路由器之间互连的端口类型全部为标准的GBIC端口，表1-1列出了互联所用的光模块的参数指标，请根据组网需求从表1-1中选择合适的光模块类型满足合理的建网成本，Router和S1之间用（6)互联，S1和S2之间用（7)互联，S1和S3之间（8)用互联，S2和S3之间用（9)互联。【问题4】如果将Router和S1之间互连的模块与S1和S2之间的模块互换，Router和S1以及S1和S2之间的网络是否能否联通？并请解释原因。【问题5】若VLAN3的网络用户因为业务需要只允许从ISP1出口访问Internet，在路由器上需进行基于（10)的策略路由配置。其他VLAN用户访问Internet资源时，若访问的是ISP1上的网络资源...
