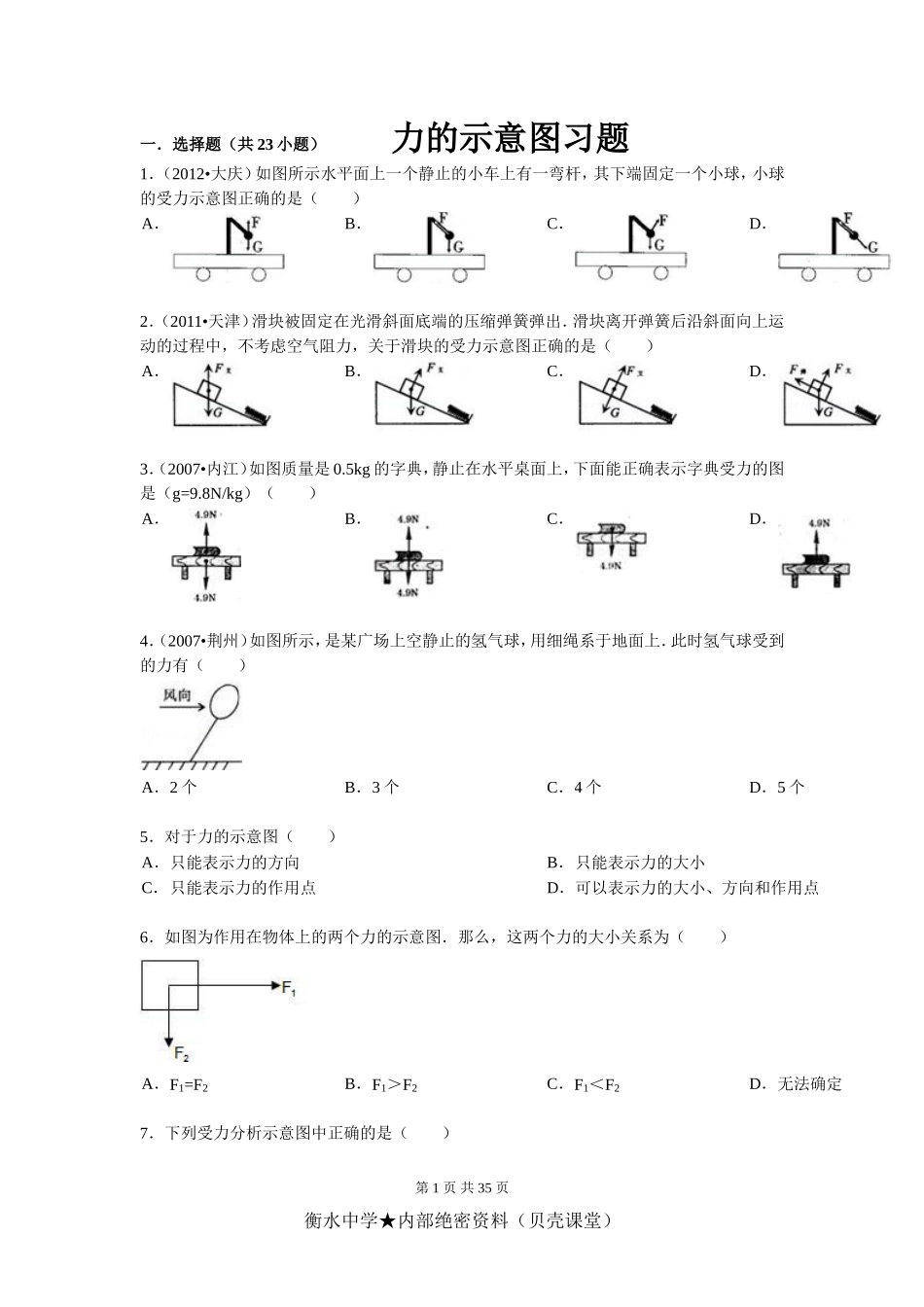

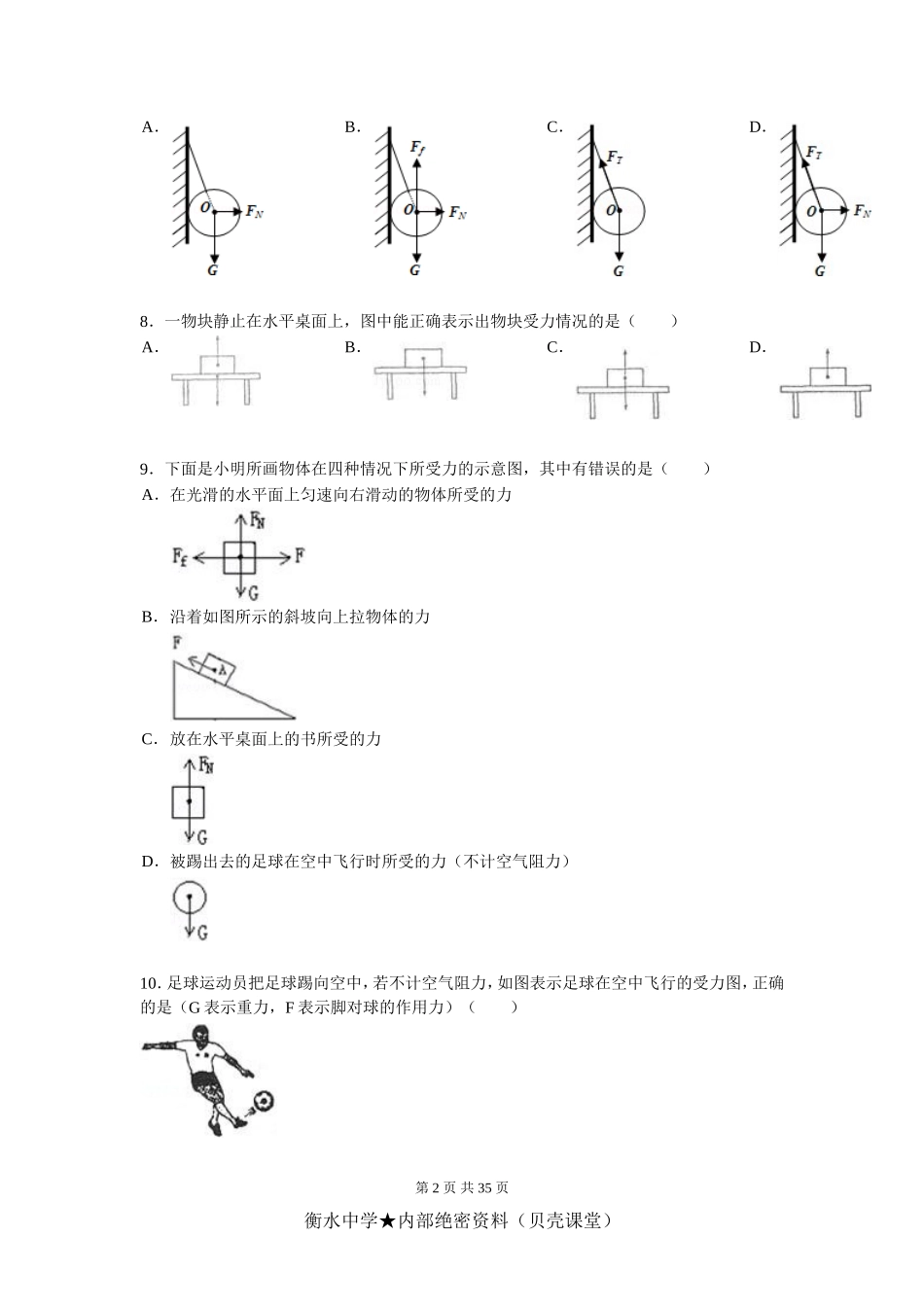

第1页共35页一．选择题（共23小题）力的示意图习题1．（2012•大庆）如图所示水平面上一个静止的小车上有一弯杆，其下端固定一个小球，小球的受力示意图正确的是（）A．B．C．D．2．（2011•天津）滑块被固定在光滑斜面底端的压缩弹簧弹出．滑块离开弹簧后沿斜面向上运动的过程中，不考虑空气阻力，关于滑块的受力示意图正确的是（）A．B．C．D．3．（2007•内江）如图质量是0.5kg的字典，静止在水平桌面上，下面能正确表示字典受力的图是（g=9.8N/kg）（）A．B．C．D．4．（2007•荆州）如图所示，是某广场上空静止的氢气球，用细绳系于地面上．此时氢气球受到的力有（）A．2个B．3个C．4个D．5个5．对于力的示意图（）A．只能表示力的方向B．只能表示力的大小C．只能表示力的作用点D．可以表示力的大小、方向和作用点6．如图为作用在物体上的两个力的示意图．那么，这两个力的大小关系为（）A．F1=F2B．F1＞F2C．F1＜F2D．无法确定7．下列受力分析示意图中正确的是（）衡水中学★内部绝密资料（贝壳课堂）第2页共35页A．B．C．D．8．一物块静止在水平桌面上，图中能正确表示出物块受力情况的是（）A．B．C．D．9．下面是小明所画物体在四种情况下所受力的示意图，其中有错误的是（）A．在光滑的水平面上匀速向右滑动的物体所受的力B．沿着如图所示的斜坡向上拉物体的力C．放在水平桌面上的书所受的力D．被踢出去的足球在空中飞行时所受的力（不计空气阻力）10．足球运动员把足球踢向空中，若不计空气阻力，如图表示足球在空中飞行的受力图，正确的是（G表示重力，F表示脚对球的作用力）（）衡水中学★内部绝密资料（贝壳课堂）第3页共35页A．B．C．D．11．下面是小芳所画的物体在四种情况下所受力的示意图，其中有错误的（）A．B．C．D．12．在画力的示意图时，力的作用点一定要画在（）A．施力物体上B．受力物体上C．施力或受力物体都行D．以上说法都不对13．有4位同学分别画出了物体对斜面压力的示意图，其中正确的是（）A．B．C．D．14．如图所示物体对斜面压力的示意图正确的是（）A．B．C．D．15．关于下图所示的两个力的图示．下列说法中正确的是（）A．F1=F2，因为两个线段一样长B．F1＞F2，因为表示F1的标度较长C．F1＜F2，因为F1只有二个标度长，而F2具有三个标度长D．无法比较，因为两图都没有标明一个标度长度表示多大力16．足球运动员把足球踢向空中，如图所示．若不计空气阻力，则下列表示足球在空中飞行时的受力图中，正确的是（）...
