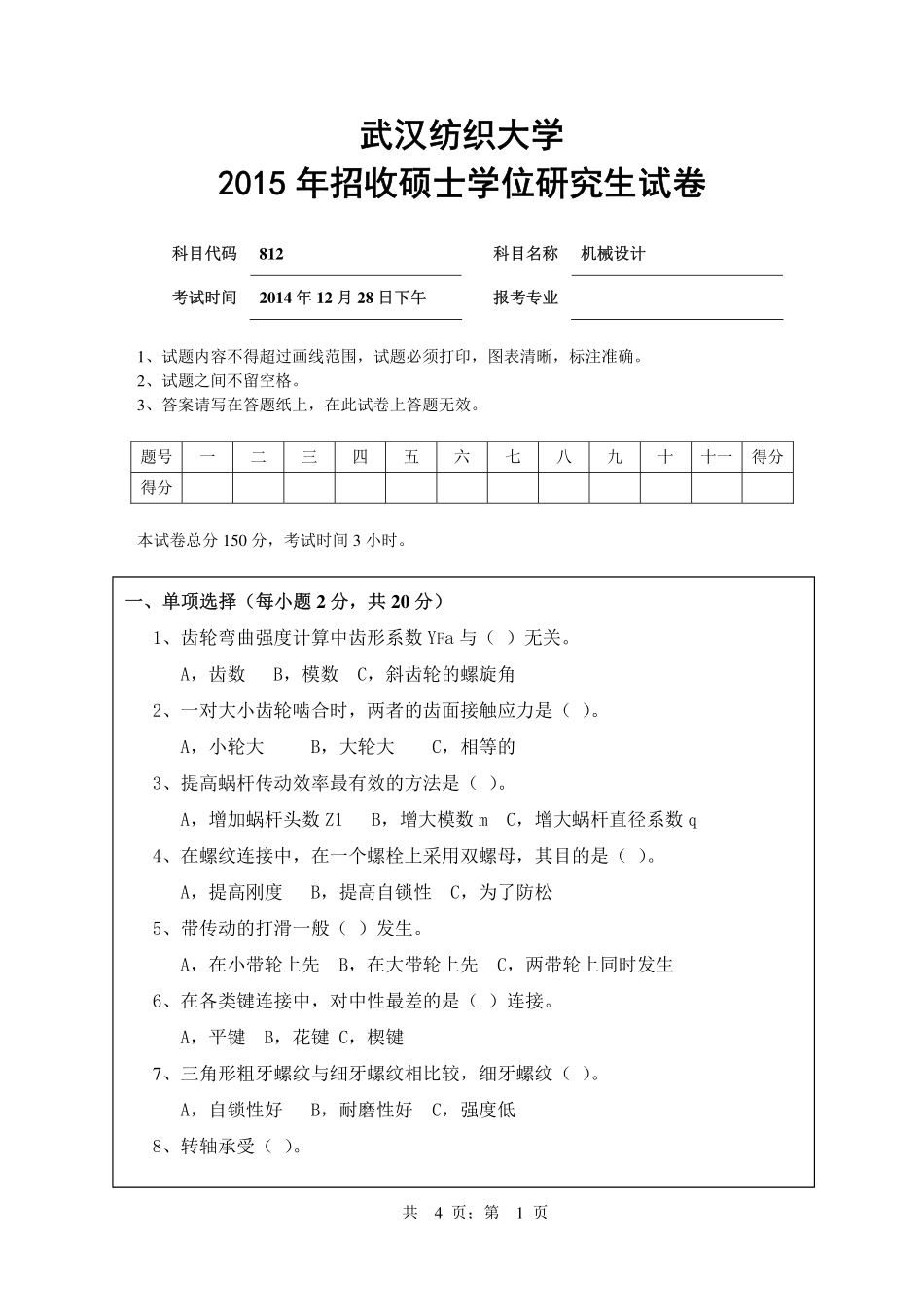

武汉纺织大学2015年招收硕士学位研究生试卷科目代码812科目名称机械设计考试时间2014年12月28日下午报考专业1、试题内容不得超过画线范围，试题必须打印，图表清晰，标注准确。2、试题之间不留空格。3、答案请写在答题纸上，在此试卷上答题无效。题号一二三四五六七八九十十一得分得分本试卷总分150分，考试时间3小时。一、单项选择（每小题2分，共20分）1、齿轮弯曲强度计算中齿形系数YFa与（）无关。A，齿数B，模数C，斜齿轮的螺旋角2、一对大小齿轮啮合时，两者的齿面接触应力是（）。A，小轮大B，大轮大C，相等的3、提高蜗杆传动效率最有效的方法是（）。A，增加蜗杆头数Z1B，增大模数mC，增大蜗杆直径系数q4、在螺纹连接中，在一个螺栓上采用双螺母，其目的是（）。A，提高刚度B，提高自锁性C，为了防松5、带传动的打滑一般（）发生。A，在小带轮上先B，在大带轮上先C，两带轮上同时发生6、在各类键连接中，对中性最差的是（）连接。A，平键B，花键C，楔键7、三角形粗牙螺纹与细牙螺纹相比较，细牙螺纹（）。A，自锁性好B，耐磨性好C，强度低8、转轴承受（）。共页第页共4页；第1页A，弯矩B，扭矩C，弯矩和扭矩9、为了提高轴的刚度，措施（）是不合理的。A，碳钢改为合金钢B，增加支承C，增加轴的截面积10、轴承合金通常做滑动轴承的（）。A，轴套B，轴承衬C，轴承座二、简答题（每小题10分，共40分）1、试述普通平键的类型，特点及应用。2、试述带传动的打滑和弹性滑动的区别。3、三角形螺纹分为哪两种类型，各有什么特点？4、影响链传动动载荷的主要参数是什么？设计中应如何选择？三、综合分析题（每小题20分，共40分）1，下图为一传动系统的简图，试问是否合理，若不合理，请提出改进措施。共4页；第2页2，图示为斜齿轮，锥齿轮，蜗杆蜗轮传动系统，已知斜齿轮1为主动，蜗轮6为右旋，逆时针回转。1、欲使轮2与轮3，轮4与轮5轴向力方向相反，试确定各轴的转向及轮1，轮2，轮5，轮6旋向。2、确定各轮力的方向。（直接画在图上）共4页；第3页四、结构改错题（20分）指出下图轴系结构的错误之处，并说明错误的原因。五、计算题（30分）蜗杆轴支承在71315B轴承上，两轴承受到的径向力分别为Fr1＝1500N，Fr2＝3000N,轴向力Fae＝1000N，（e＝1.14，Fd＝1.14Fr，Fa/Fr≤e时，x＝1，y＝0；Fa/Fr>e时，x＝0.35，y＝0.57）在图上标出派生轴向力Fd1，Fd2的方向，并求两轴承的当量动载荷P1,P2。共4页；第4页
