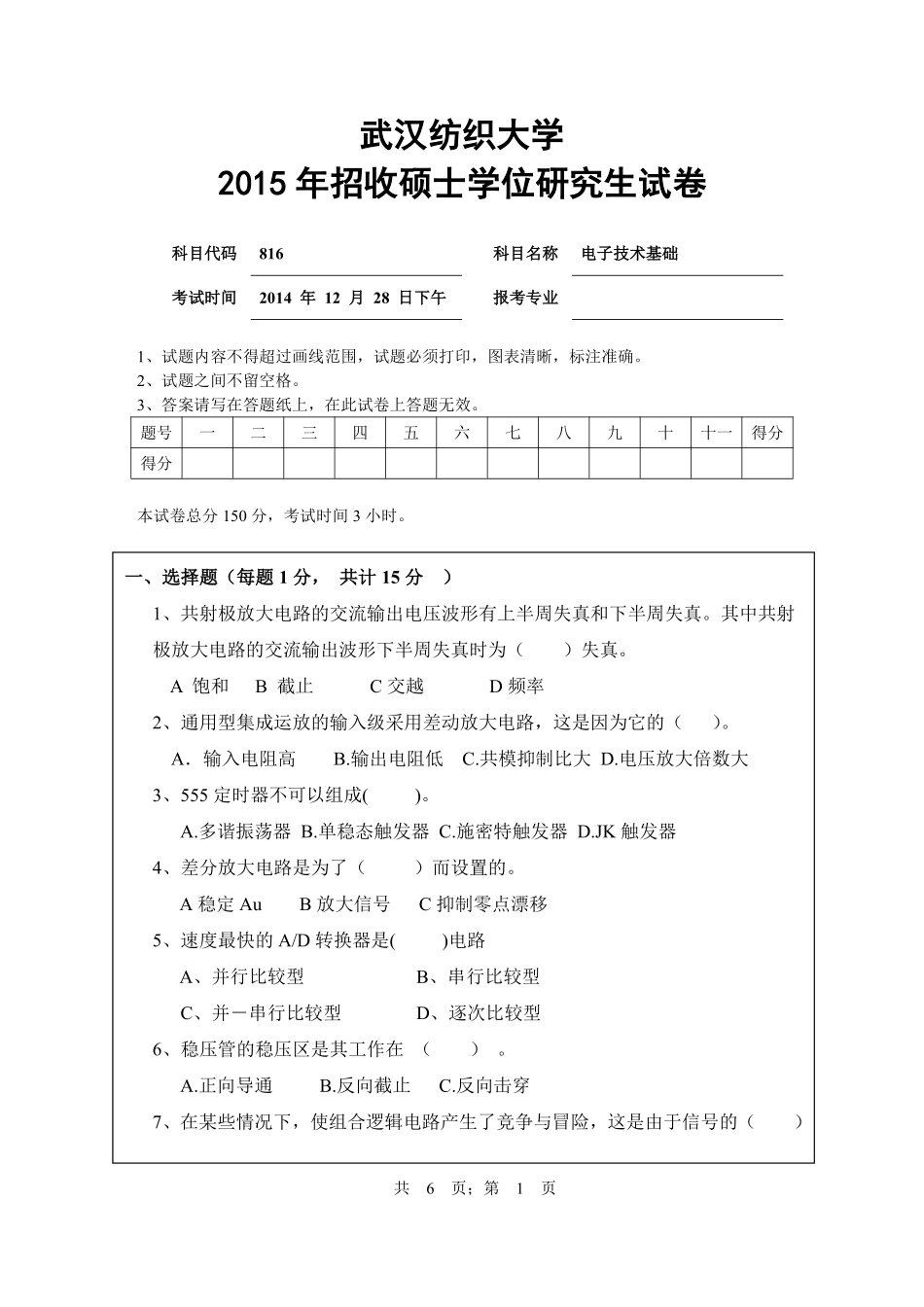

武汉纺织大学2015年招收硕士学位研究生试卷科目代码816科目名称电子技术基础考试时间2014年12月28日下午报考专业1、试题内容不得超过画线范围，试题必须打印，图表清晰，标注准确。2、试题之间不留空格。3、答案请写在答题纸上，在此试卷上答题无效。题号一二三四五六七八九十十一得分得分本试卷总分150分，考试时间3小时。一、选择题（每题1分，共计15分）1、共射极放大电路的交流输出电压波形有上半周失真和下半周失真。其中共射极放大电路的交流输出波形下半周失真时为（）失真。A饱和B截止C交越D频率2、通用型集成运放的输入级采用差动放大电路，这是因为它的（）。A．输入电阻高B.输出电阻低C.共模抑制比大D.电压放大倍数大3、555定时器不可以组成()。A.多谐振荡器B.单稳态触发器C.施密特触发器D.JK触发器4、差分放大电路是为了（）而设置的。A稳定AuB放大信号C抑制零点漂移5、速度最快的A/D转换器是()电路A、并行比较型B、串行比较型C、并－串行比较型D、逐次比较型6、稳压管的稳压区是其工作在（）。A.正向导通B.反向截止C.反向击穿7、在某些情况下，使组合逻辑电路产生了竞争与冒险，这是由于信号的（）共页第页共6页；第1页A.延迟B.超前C.突变D.放大8、若1101是2421BCD码的一组代码，则它对应的十进制数是()A.9B.8C.7D.69、接通电源电压就能输出矩形脉冲的电路是()A.单稳态触发器B.施密特触发器C.D触发器D.多谐振荡器10、微型计算机和数字电子设备中最常采用的数制是()A.二进制B.八进制C.十进制D.十六进制11、RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和（）。A基本共射放大电路B.基本共集放大电路C.反相比例运算电路D.同相比例运算电路12、（）触发器可以构成移位寄存器。A、基本RS触发器B、主从RS触发器C、同步RS触发器D、边沿D触发器13、3线—8线译码器处于译码状态时，当输入A2A1A0=001时，输出70~YY=（）。A．11101111B．10111111C．1111110114、下列电路中属于时序逻辑电路的是()A.编码器B.计数器C.译码器D.数据选择器15、下列哪种触发器可以方便地将所加数据存入触发器，适用于数据存储类型的时序电路（）A.RS触发器B.JK触发器C.D触发器D.T触发器二、（本题15分）下图中β=30，rbe=1kΩ,Rb=300kΩ,Rc=RL=5kΩ,Re=2kΩ,UBE=0.7V,Vcc=24V1．计算电路的静态工作点；2．画出该电路的微变等效电路；3．计算Au、Ri、Ro共6页；第2页题图1三．函数化简题：（共计20分，每题10分）1．用代数法将下面的函数化为最简与或...
