161
金属门窗安装分项工程涂色镀锌钢板门窗检验批质量验收记录TJ4-3-22
金属
门窗
安装
工程
涂色
镀锌
钢板
检验
质量
验收
记录
TJ4
22

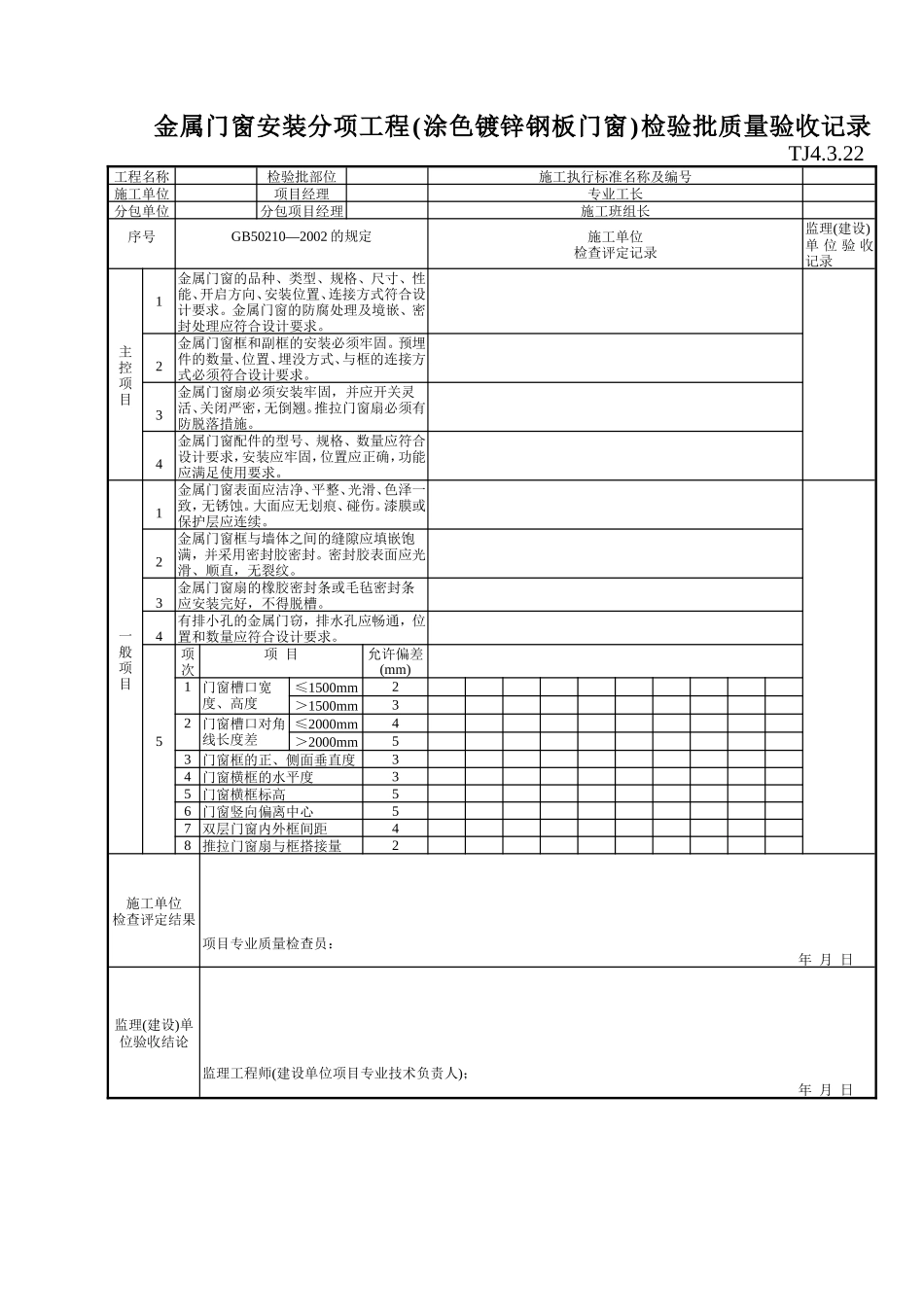

金属门窗安装分项工程(涂色镀锌钢板门窗)检验批质量验收记录 TJ4.3.22
工程名称
检验批部位
施工执行标准名称及编号
施工单位
项目经理
专业工长
分包单位
分包项目经理
施工班组长
序号
GB50210—2002的规定
施工单位
检查评定记录
监理(建设)
单位验收记录
主
控
项
目
1
金属门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置、连接方式符合设计要求。金属门窗的防腐处理及境嵌、密封处理应符合设计要求。
2
金属门窗框和副框的安装必须牢固。预埋件的数量、位置、埋没方式、与框的连接方式必须符合设计要求。
3
金属门窗扇必须安装牢固,并应开关灵活、关闭严密,无倒翘。推拉门窗扇必须有防脱落措施。
4
金属门窗配件的型号、规格、数量应符合设计要求,安装应牢固,位置应正确,功能应满足使用要求。
一
般
项
目
1
金属门窗表面应洁净、平整、光滑、色泽一致,无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连续。
2
金属门窗框与墙体之间的缝隙应填嵌饱满,并采用密封胶密封。密封胶表面应光滑、顺直,无裂纹。
3
金属门窗扇的橡胶密封条或毛毡密封条应安装完好,不得脱槽。
4
有排小孔的金属门窃,排水孔应畅通,位置和数量应符合设计要求。
5
项
次
项 目
允许偏差
(mm)
1
门窗槽口宽度、高度
≤1500mm
2
>1500mm
3
2
门窗槽口对角线长度差
≤2000mm
4
>2000mm
5
3
门窗框的正、侧面垂直度
3
4
门窗横框的水平度
3
5
门窗横框标高
5
6
门窗竖向偏离中心
5
7
双层门窗内外框间距
4
8
推拉门窗扇与框搭接量
2
施工单位
检查评定结果
项目专业质量检查员:
年 月 日
监理(建设)单位验收结论
监理工程师(建设单位项目专业技术负责人);
年 月 日
