硅钙板
吊顶
分部
施工
技术
交底
记录

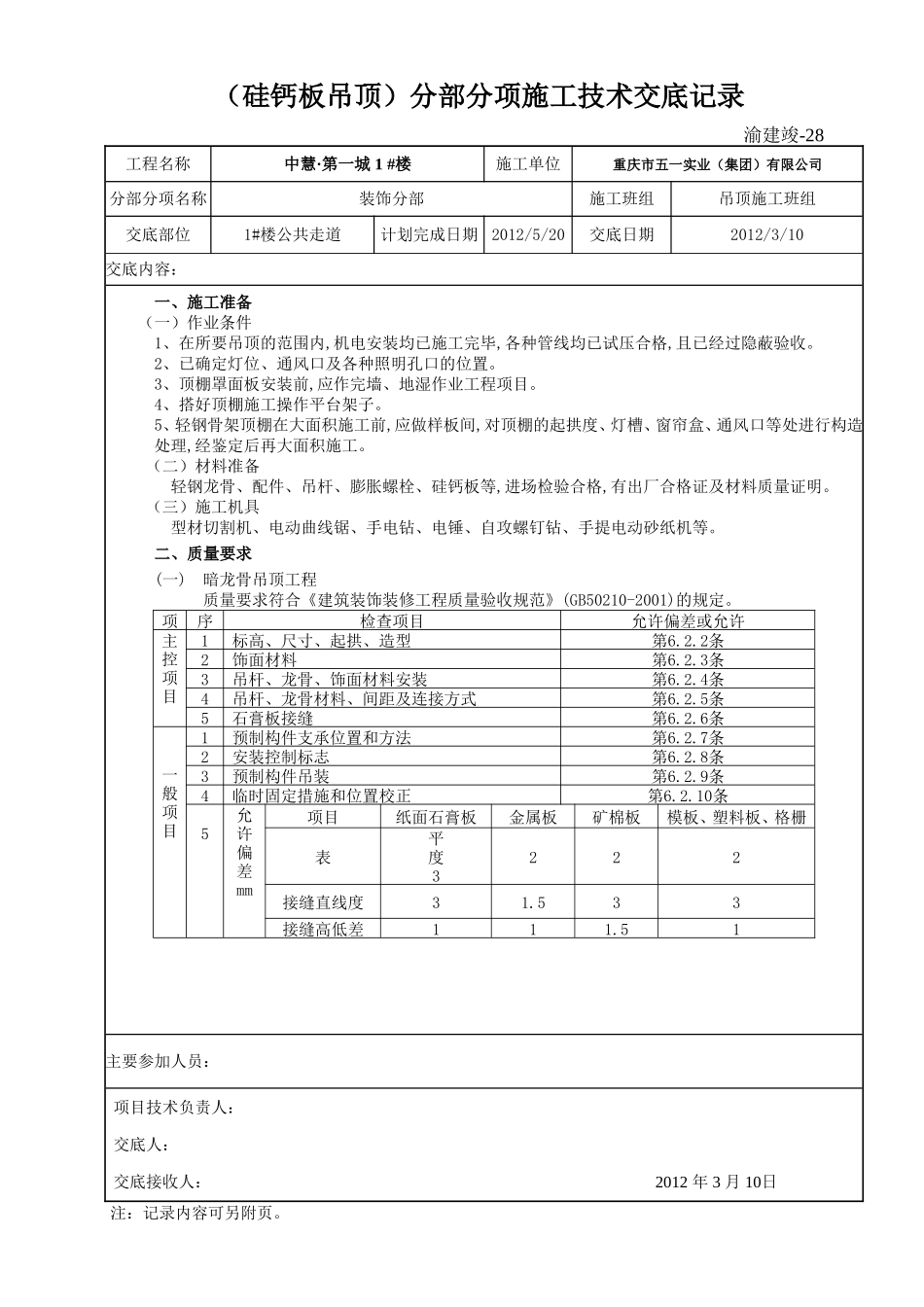

(硅钙板吊顶)分部分项施工技术交底记录
渝建竣-28
工程名称
中慧·第一城 1 #楼
施工单位
重庆市五一实业(集团)有限公司
分部分项名称
装饰分部
施工班组
吊顶施工班组
交底部位
1#楼公共走道
计划完成日期
2012/5/20
交底日期
2012/3/10
交底内容:
一、施工准备
(一)作业条件
1、在所要吊顶的范围内,机电安装均已施工完毕,各种管线均已试压合格,且已经过隐蔽验收。
2、已确定灯位、通风口及各种照明孔口的位置。
3、顶棚罩面板安装前,应作完墙、地湿作业工程项目。
4、搭好顶棚施工操作平台架子。
5、轻钢骨架顶棚在大面积施工前,应做样板间,对顶棚的起拱度、灯槽、窗帘盒、通风口等处进行构造处理,经鉴定后再大面积施工。
(二)材料准备
轻钢龙骨、配件、吊杆、膨胀螺栓、硅钙板等,进场检验合格,有出厂合格证及材料质量证明。
(三)施工机具
型材切割机、电动曲线锯、手电钻、电锤、自攻螺钉钻、手提电动砂纸机等。
二、质量要求
(一) 暗龙骨吊顶工程
质量要求符合《建筑装饰装修工程质量验收规范》(GB50210-2001)的规定。
项
序
检查项目
允许偏差或允许
主控项目
1
标高、尺寸、起拱、造型
第6.2.2条
2
饰面材料
第6.2.3条
3
吊杆、龙骨、饰面材料安装
第6.2.4条
4
吊杆、龙骨材料、间距及连接方式
第6.2.5条
5
石膏板接缝
第6.2.6条
一般项目
1
预制构件支承位置和方法
第6.2.7条
2
安装控制标志
第6.2.8条
3
预制构件吊装
第6.2.9条
4
临时固定措施和位置校正
第6.2.10条
5
允许偏差mm
项目
纸面石膏板
金属板
矿棉板
模板、塑料板、格栅
表
平
度
3
2
2
2
接缝直线度
3
1.5
3
3
接缝高低差
1
1
1.5
1
主要参加人员:
项目技术负责人:
交底人:
交底接收人:
2012 年 3 月 10日
注:记录内容可另附页。

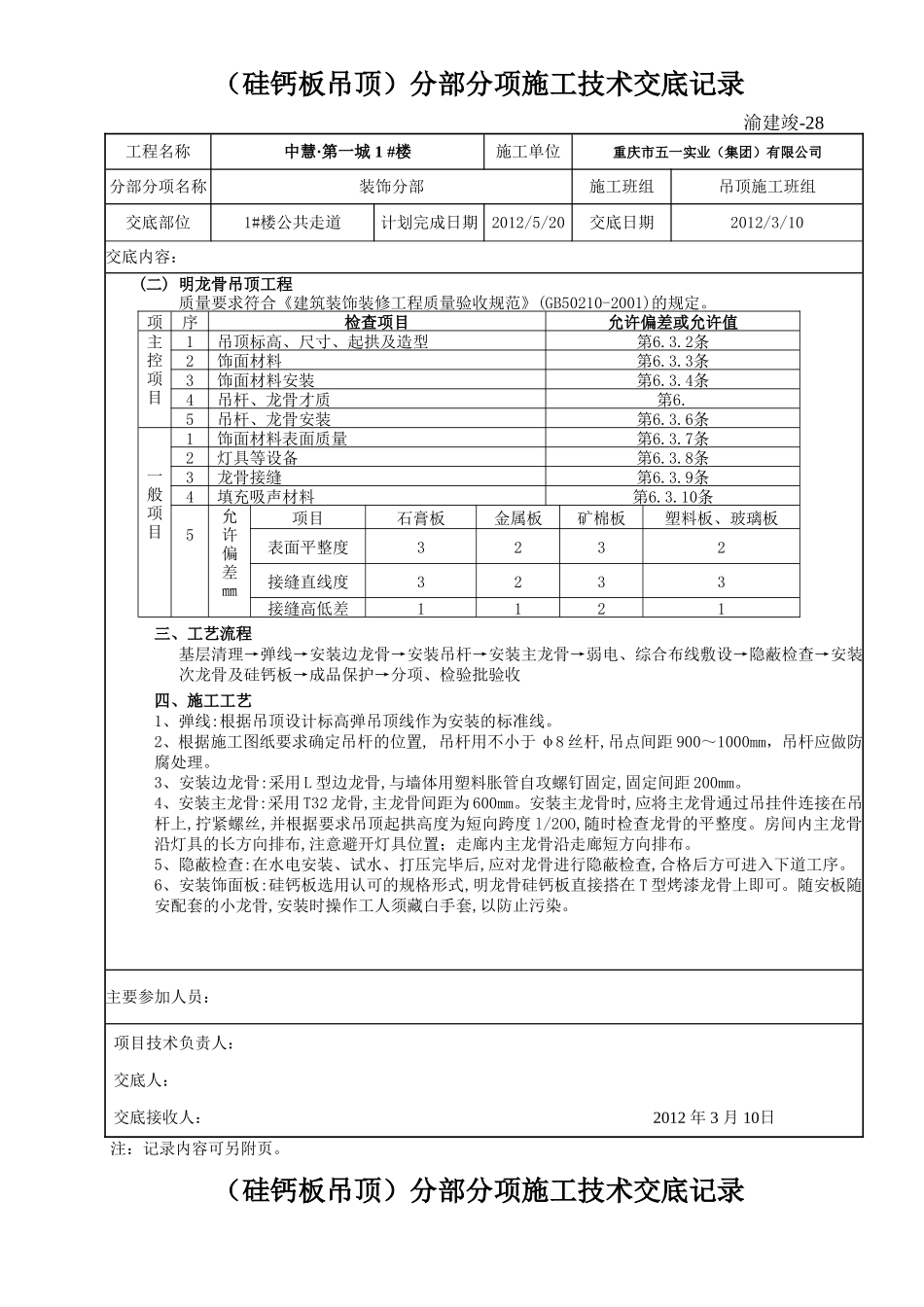

(硅钙板吊顶)分部分项施工技术交底记录
渝建竣-28
工程名称
中慧·第一城 1 #楼
施工单位
重庆市五一实业(集团)有限公司
分部分项名称
装饰分部
施工班组
吊顶施工班组
交底部位
1#楼公共走道
计划完成日期
2012/5/20
交底日期
2012/3/10
交底内容:
(二) 明龙骨吊顶工程
质量要求符合《建筑装饰装修工程质量验收规范》(GB50210-2001)的规定。
项
序
检查项目
允许偏差或允许值
主控项目
1
吊顶标高、尺寸、起拱及造型
第6.3.2条
2
饰面材料
第6.3.3条
3
饰面材料安装
第6.3.4条
4
吊杆、龙骨才质
第6.
.5条
5
吊杆、龙骨安装
第6.3.6条
一般项目
1
饰面材料表面质量
第6.3.7条
2
灯具等设备
第6.3.8条
3
龙骨接缝
第6.3.9条
4
填充吸声材料
第6.3.10条
5
允
许
偏
差
㎜
项目
石膏板
金属板
矿棉板
塑料板、玻璃板
表面平整度
3
2
3
2
接缝直线度
3
2
3
3
接缝高低差
1
1
2
1
三、工艺流程
基层清理→弹线→安装边龙骨→安装吊杆→安装主龙骨→弱电、综合布线敷设→隐蔽检查→安装次龙骨及硅钙板→成品保护→分项、检验批验收
四、施工工艺
1、弹线:根据吊顶设计标高弹吊顶线作为安装的标准线。
2、根据施工图纸要求确定吊杆的位置, 吊杆用不小于φ8丝杆,吊点间距900~1000mm,吊杆应做防腐处理。
3、安装边龙骨:采用L型边龙骨,与墙体用塑料胀管自攻螺钉固定,固定间距200mm。
4、安装主龙骨:采用T32龙骨,主龙骨间距为600mm。安装主龙骨时,应将主龙骨通过吊挂件连接在吊杆上,拧紧螺丝,并根据要求吊顶起拱高度为短向跨度l/2OO,随时检查龙骨的平整度。房间内主龙骨沿灯具的长方向排布,注意避开灯具位置;走廊内主龙骨沿走廊短方向排布。
5、隐蔽检查:在水电安装、试水、打压完毕后,应对龙骨进行隐蔽检查,合格后方可进入下道工序。
6、安装饰面板:硅钙板选用认可的规格形式,明龙骨硅钙板直接搭在T型烤漆龙骨上即可。随安板随安配套的小龙骨,安装时操作工人须藏白手套,以防止污染。
主要参加人员:
项目技术负责人:
交底人:
交底接收人:
2012 年 3 月 10日
注:记录内容可另附页。

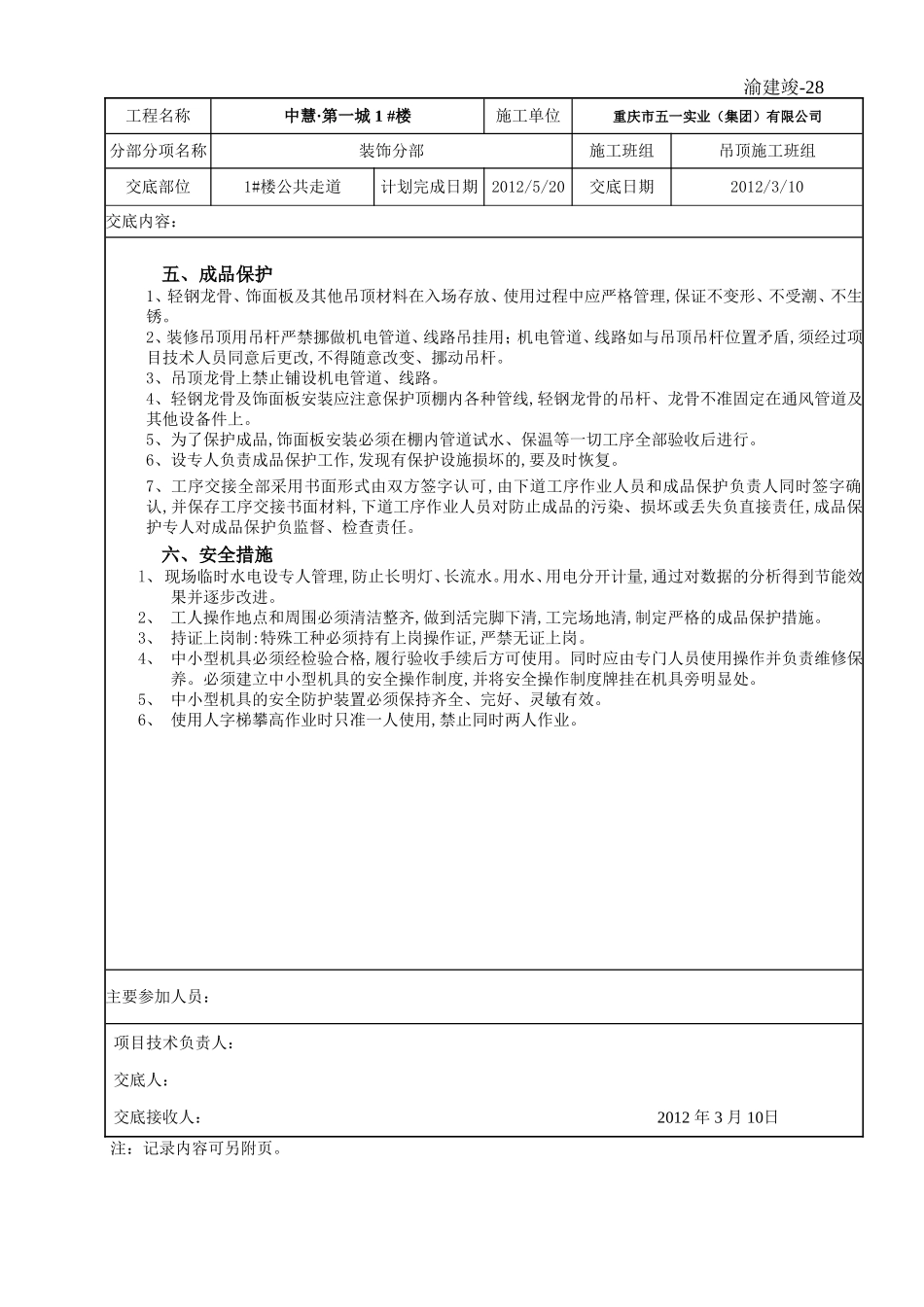

(硅钙板吊顶)分部分项施工技术交底记录
渝建竣-28
工程名称
中慧·第一城 1 #楼
施工单位
重庆市五一实业(集团)有限公司
分部分项名称
装饰分部
施工班组
吊顶施工班组
交底部位
1#楼公共走道
计划完成日期
2012/5/20
交底日期
2012/3/10
交底内容:
五、成品保护
1、轻钢龙骨、饰面板及其他吊顶材料在入场存放、使用过程中应严格管理,保证不变形、不受潮、不生锈。
2、装修吊顶用吊杆严禁挪做机电管道、线路吊挂用;机电管道、线路如与吊顶吊杆位置矛盾,须经过项目技术人员同意后更改,不得随意改变、挪动吊杆。
3、吊顶龙骨上禁止铺设机电管道、线路。
4、轻钢龙骨及饰面板安装应注意保护顶棚内各种管线,轻钢龙骨的吊杆、龙骨不准固定在通风管道及其他设备件上。
5、为了保护成品,饰面板安装必须在棚内管道试水、保温等一切工序全部验收后进行。
6、设专人负责成品保护工作,发现有保护设施损坏的,要及时恢复。
7、工序交接全部采用书面形式由双方签字认可,由下道工序作业人员和成品保护负责人同时签字确认,并保存工序交接书面材料,下道工序作业人员对防止成品的污染、损坏或丢失负直接责任,成品保护专人对成品保护负监督、检查责任。
六、安全措施
l、 现场临时水电设专人管理,防止长明灯、长流水。用水、用电分开计量,通过对数据的分析得到节能效果并逐步改进。
2、 工人操作地点和周围必须清洁整齐,做到活完脚下清,工完场地清,制定严格的成品保护措施。
3、 持证上岗制:特殊工种必须持有上岗操作证,严禁无证上岗。
4、 中小型机具必须经检验合格,履行验收手续后方可使用。同时应由专门人员使用操作并负责维修保养。必须建立中小型机具的安全操作制度,并将安全操作制度牌挂在机具旁明显处。
5、 中小型机具的安全防护装置必须保持齐全、完好、灵敏有效。
6、 使用人字梯攀高作业时只准一人使用,禁止同时两人作业。
主要参加人员:
项目技术负责人:
交底人:
交底接收人:
2012 年 3 月 10日
注:记录内容可另附页。
