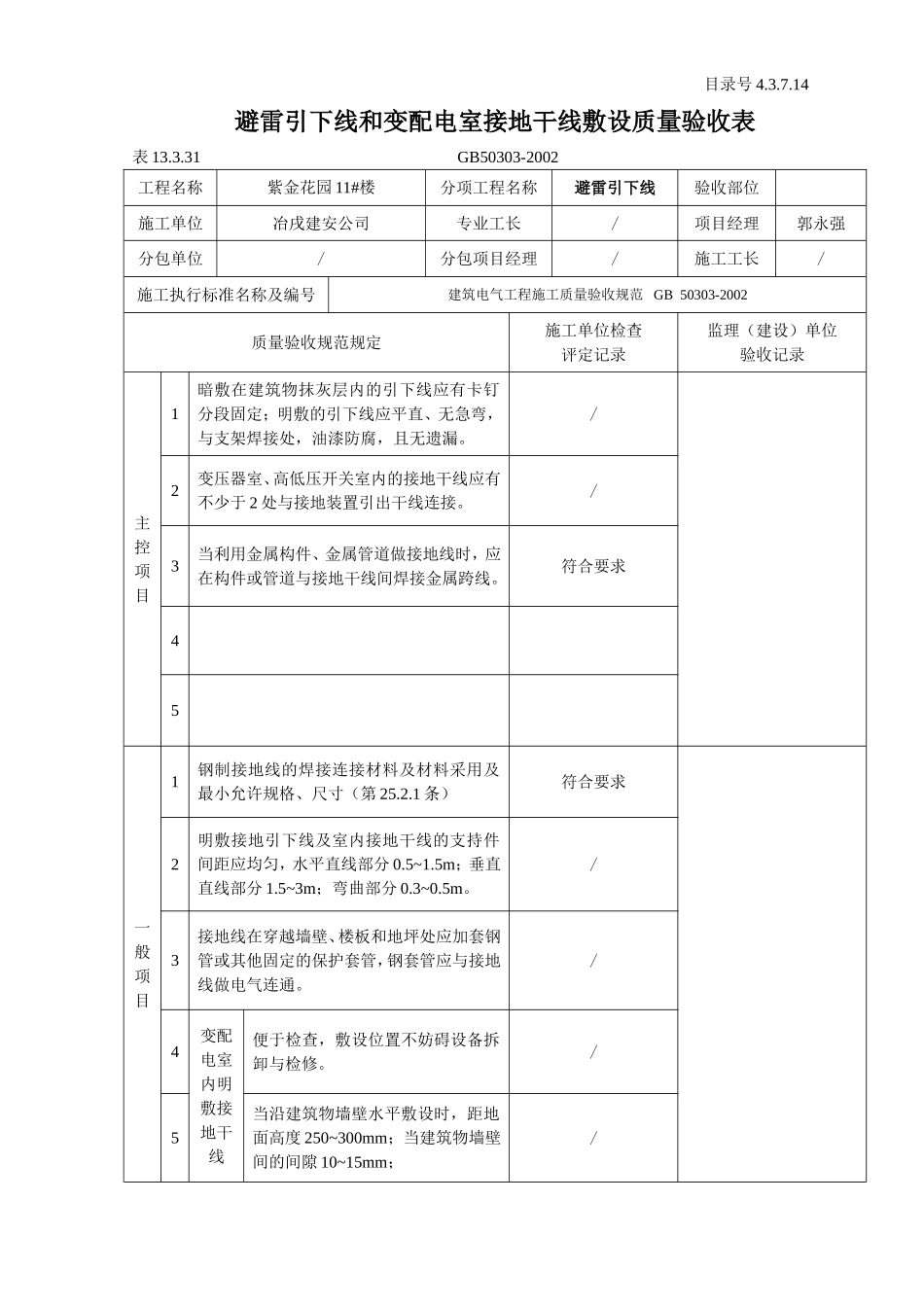

目录号4.3.7.14避雷引下线和变配电室接地干线敷设质量验收表表13.3.31GB50303-2002工程名称紫金花园11#楼分项工程名称避雷引下线验收部位施工单位冶戌建安公司专业工长/项目经理郭永强分包单位/分包项目经理/施工工长/施工执行标准名称及编号建筑电气工程施工质量验收规范GB50303-2002质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐，且无遗漏。/2变压器室、高低压开关室内的接地干线应有不少于2处与接地装置引出干线连接。/3当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨线。符合要求45一般项目1钢制接地线的焊接连接材料及材料采用及最小允许规格、尺寸（第25.2.1条）符合要求2明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5~1.5m；垂直直线部分1.5~3m；弯曲部分0.3~0.5m。/3接地线在穿越墙壁、楼板和地坪处应加套钢管或其他固定的保护套管，钢套管应与接地线做电气连通。/4变配电室内明敷接地干线便于检查，敷设位置不妨碍设备拆卸与检修。/5当沿建筑物墙壁水平敷设时，距地面高度250~300mm；当建筑物墙壁间的间隙10~15mm；/避雷引下线和变配电室接地干线敷设质量验收表（续表）表13.3.31GB50303-2002一般项目6变配电室内照明当接地线跨越建筑物变形缝时，设补偿装置。/7接地线表面沿长度方向，每段为15~100mm，分别涂以黄色和绿色相间的条纹/8变压器室、高压配电室的接地干线应设置不少于2个供临时接地用的接线柱或接地螺栓。/9当电缆穿过零序电流互感时，电缆头的接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地应对地绝缘。符合要求10配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，应采用编织铜线。变配电室的避雷器应有最短的接地线与接地干线连接。/11设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与接地干线连接可靠，连接处不同金属间应有防电腐蚀措施。/1213施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）：年月日
