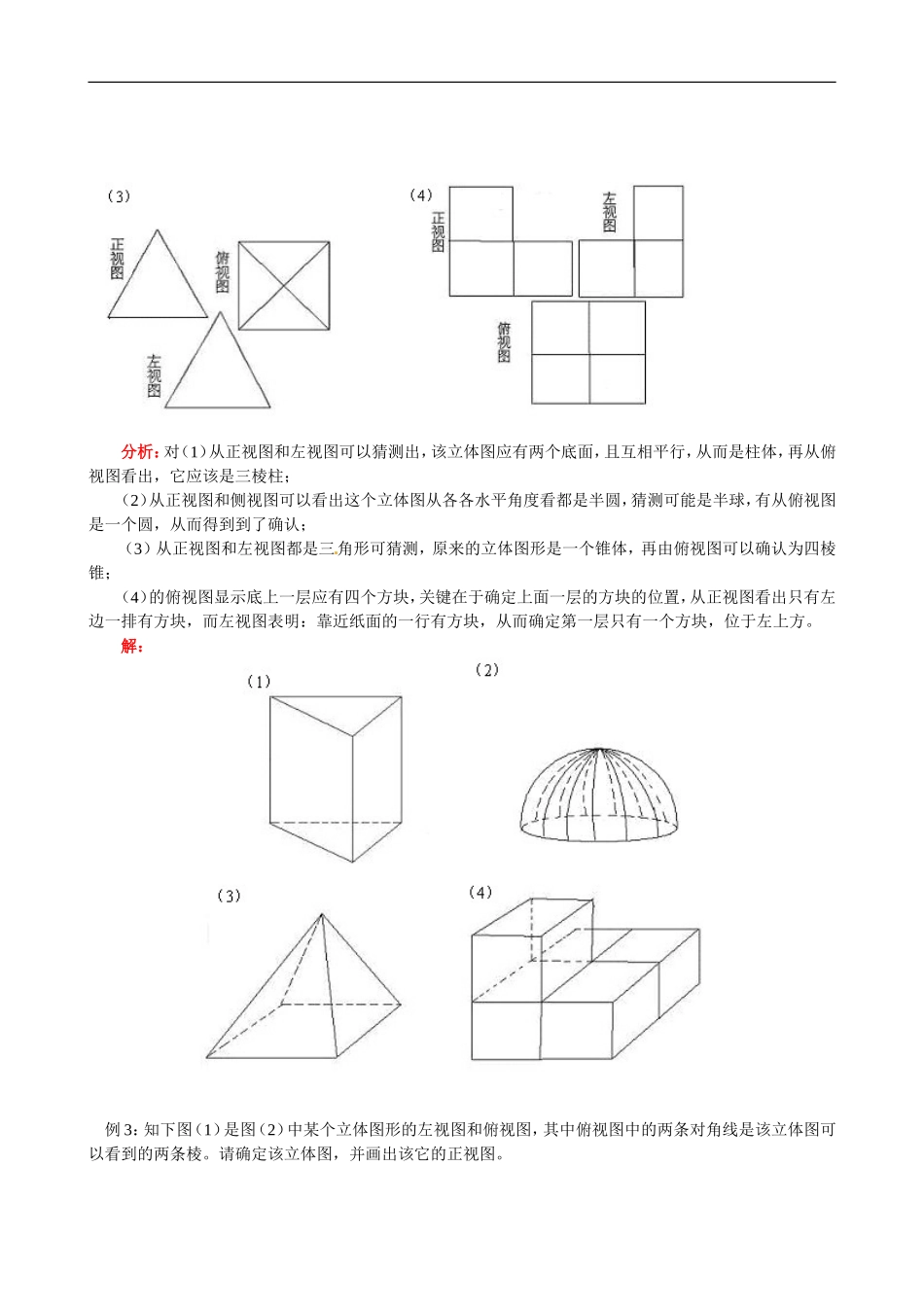

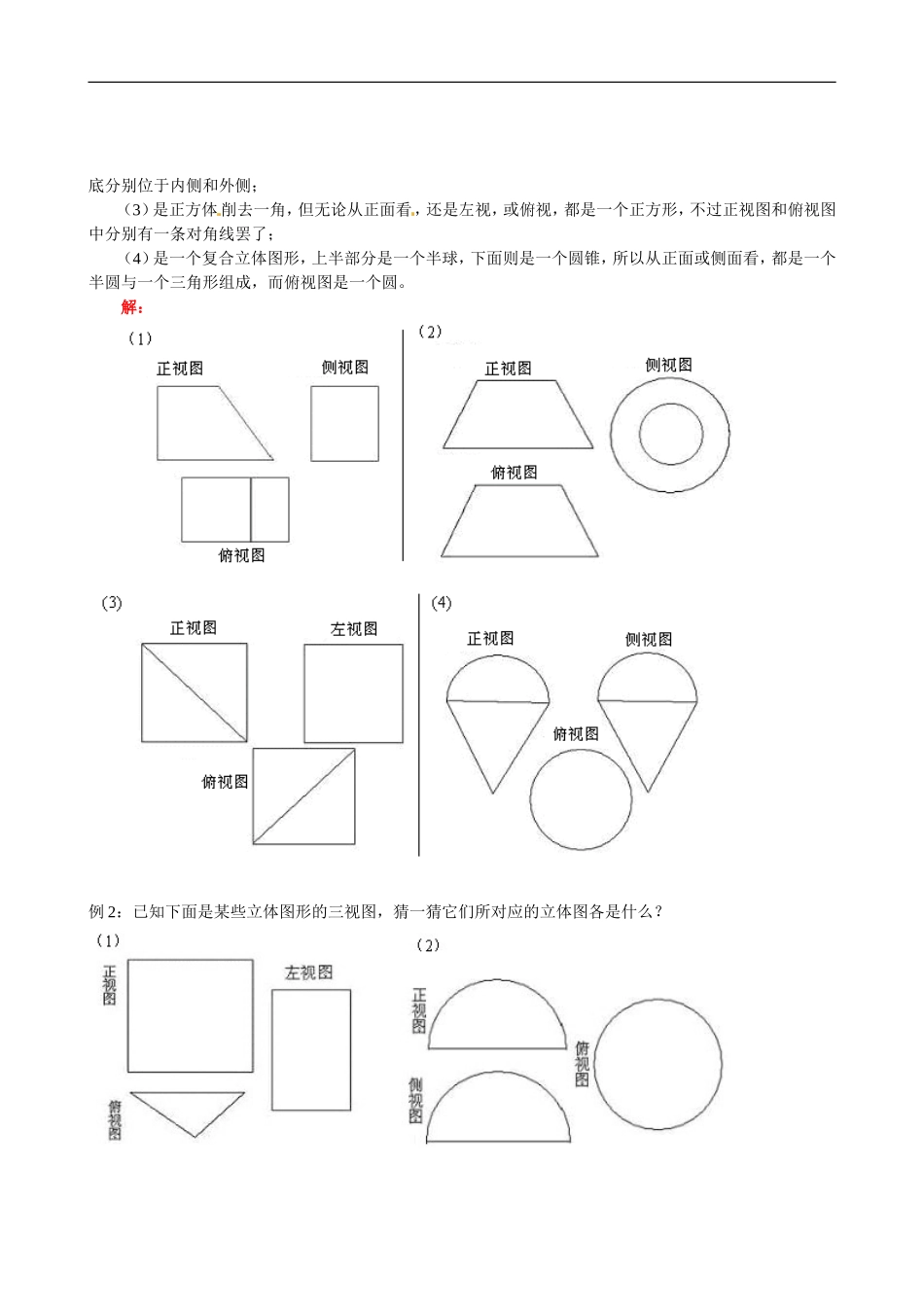

2011-2012学年七年级数学（人教版上）同步练习第四章第一节多姿多彩的图形（二）一.本周教学内容：多彩的图形（二）二.重点：掌握立体图形的三维视图，会画一个几何体的三维视图。三.教学过程：1.例1：画出下列立体图形的三视图。分析：（1）是一个棱台，可以看出它的正视图是一个直角梯形，左视图是一个矩形，俯视图是一个长方形；（2）是一个圆台，它的正视图与侧视图都是梯形，（想一想为什么？）而俯视图是两个同心圆，上底与下底分别位于内侧和外侧；（3）是正方体削去一角，但无论从正面看，还是左视，或俯视，都是一个正方形，不过正视图和俯视图中分别有一条对角线罢了；（4）是一个复合立体图形，上半部分是一个半球，下面则是一个圆锥，所以从正面或侧面看，都是一个半圆与一个三角形组成，而俯视图是一个圆。解：例2：已知下面是某些立体图形的三视图，猜一猜它们所对应的立体图各是什么？分析：对（1）从正视图和左视图可以猜测出，该立体图应有两个底面，且互相平行，从而是柱体，再从俯视图看出，它应该是三棱柱；（2）从正视图和侧视图可以看出这个立体图从各各水平角度看都是半圆，猜测可能是半球，有从俯视图是一个圆，从而得到到了确认；（3）从正视图和左视图都是三角形可猜测，原来的立体图形是一个锥体，再由俯视图可以确认为四棱锥；（4）的俯视图显示底上一层应有四个方块，关键在于确定上面一层的方块的位置，从正视图看出只有左边一排有方块，而左视图表明：靠近纸面的一行有方块，从而确定第一层只有一个方块，位于左上方。解：例3：知下图（1）是图（2）中某个立体图形的左视图和俯视图，其中俯视图中的两条对角线是该立体图可以看到的两条棱。请确定该立体图，并画出该它的正视图。分析：首先由于左视图是一个倒立的三角形，可以排除A选项。而B,C虽然都符合左视图和俯视图的形状，但在它们的俯视图中都看不到它们的棱，从而正确答案为D，可以验证它确实符合两个给出的视图。解：选D，是一个三棱锥，其正视图如下：例4：如图是正方体的展开图，如果a在后面，b在下面，c在左面，则d在（）面，e在（）面，f在（）面.分析：我们看到a与e，b与d，c与f是相对的面，所以若a在后面，则e在前面；b在下面，则d在上面；c在左面，则f在右面。解：d在上面，e在前面，f在右面例5：有一个正方体，在它的各个面上分别标上数字1，2，3，4，5，6，甲乙丙三个同学从三个不同的角度去观察此正方体，观察结果如图，问这个正方体各个面上的数...
