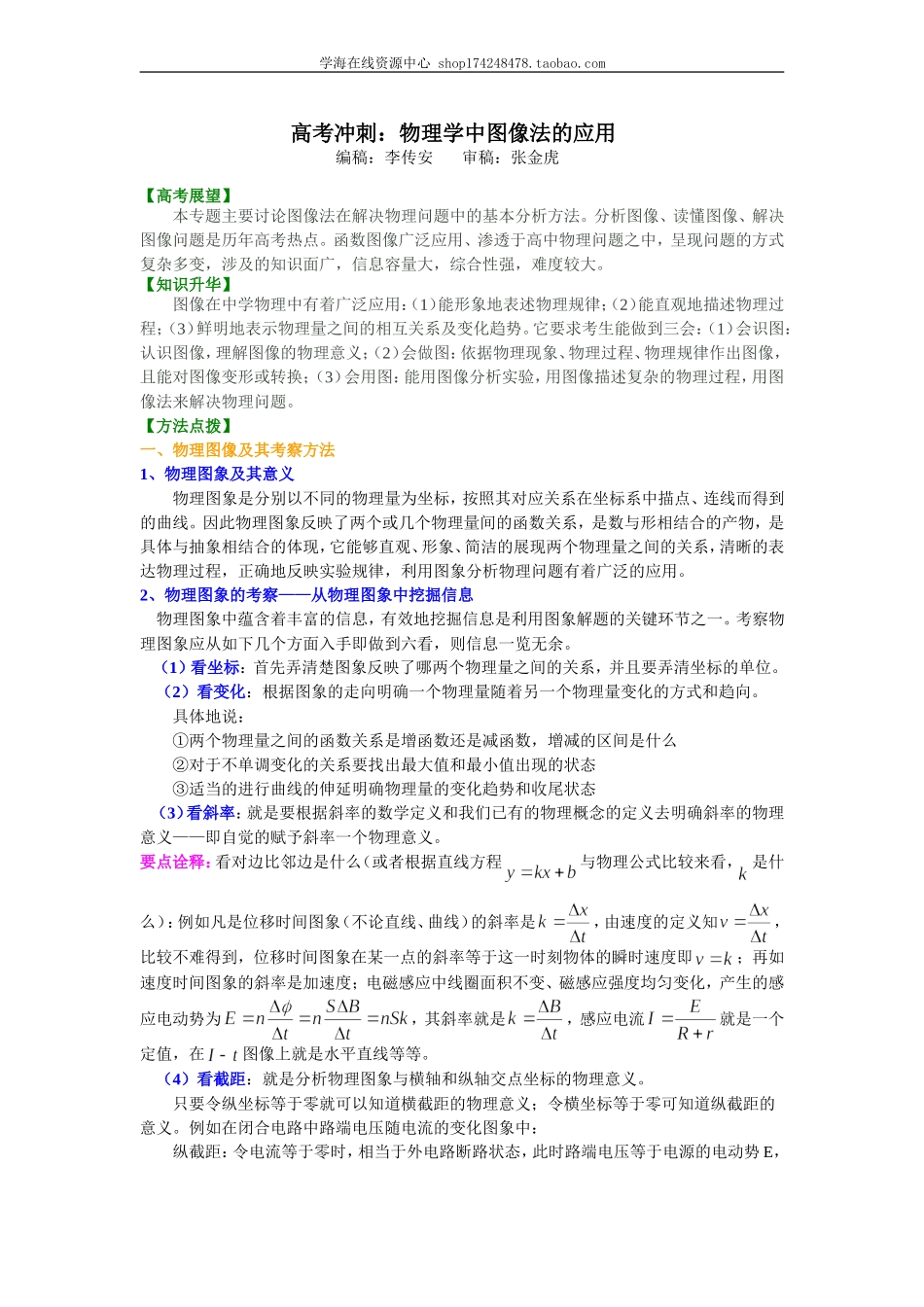

学海在线资源中心shop174248478.taobao.com高考冲刺：物理学中图像法的应用编稿：李传安审稿：张金虎【高考展望】本专题主要讨论图像法在解决物理问题中的基本分析方法。分析图像、读懂图像、解决图像问题是历年高考热点。函数图像广泛应用、渗透于高中物理问题之中，呈现问题的方式复杂多变，涉及的知识面广，信息容量大，综合性强，难度较大。【知识升华】图像在中学物理中有着广泛应用：（1）能形象地表述物理规律；（2）能直观地描述物理过程；（3）鲜明地表示物理量之间的相互关系及变化趋势。它要求考生能做到三会：（1）会识图：认识图像，理解图像的物理意义；（2）会做图：依据物理现象、物理过程、物理规律作出图像，且能对图像变形或转换；（3）会用图：能用图像分析实验，用图像描述复杂的物理过程，用图像法来解决物理问题。【方法点拨】一、物理图像及其考察方法1、物理图象及其意义物理图象是分别以不同的物理量为坐标，按照其对应关系在坐标系中描点、连线而得到的曲线。因此物理图象反映了两个或几个物理量间的函数关系，是数与形相结合的产物，是具体与抽象相结合的体现，它能够直观、形象、简洁的展现两个物理量之间的关系，清晰的表达物理过程，正确地反映实验规律，利用图象分析物理问题有着广泛的应用。2、物理图象的考察——从物理图象中挖掘信息物理图象中蕴含着丰富的信息，有效地挖掘信息是利用图象解题的关键环节之一。考察物理图象应从如下几个方面入手即做到六看，则信息一览无余。（1）看坐标：首先弄清楚图象反映了哪两个物理量之间的关系，并且要弄清坐标的单位。（2）看变化：根据图象的走向明确一个物理量随着另一个物理量变化的方式和趋向。具体地说：①两个物理量之间的函数关系是增函数还是减函数，增减的区间是什么②对于不单调变化的关系要找出最大值和最小值出现的状态③适当的进行曲线的伸延明确物理量的变化趋势和收尾状态（3）看斜率：就是要根据斜率的数学定义和我们已有的物理概念的定义去明确斜率的物理意义——即自觉的赋予斜率一个物理意义。要点诠释：看对边比邻边是什么（或者根据直线方程与物理公式比较来看，是什么）：例如凡是位移时间图象（不论直线、曲线）的斜率是，由速度的定义知，比较不难得到，位移时间图象在某一点的斜率等于这一时刻物体的瞬时速度即；再如速度时间图象的斜率是加速度；电磁感应中线圈面积不变、磁感应强度均匀变化，产生的感应电动势为，其斜率就是，感应电流就是...
