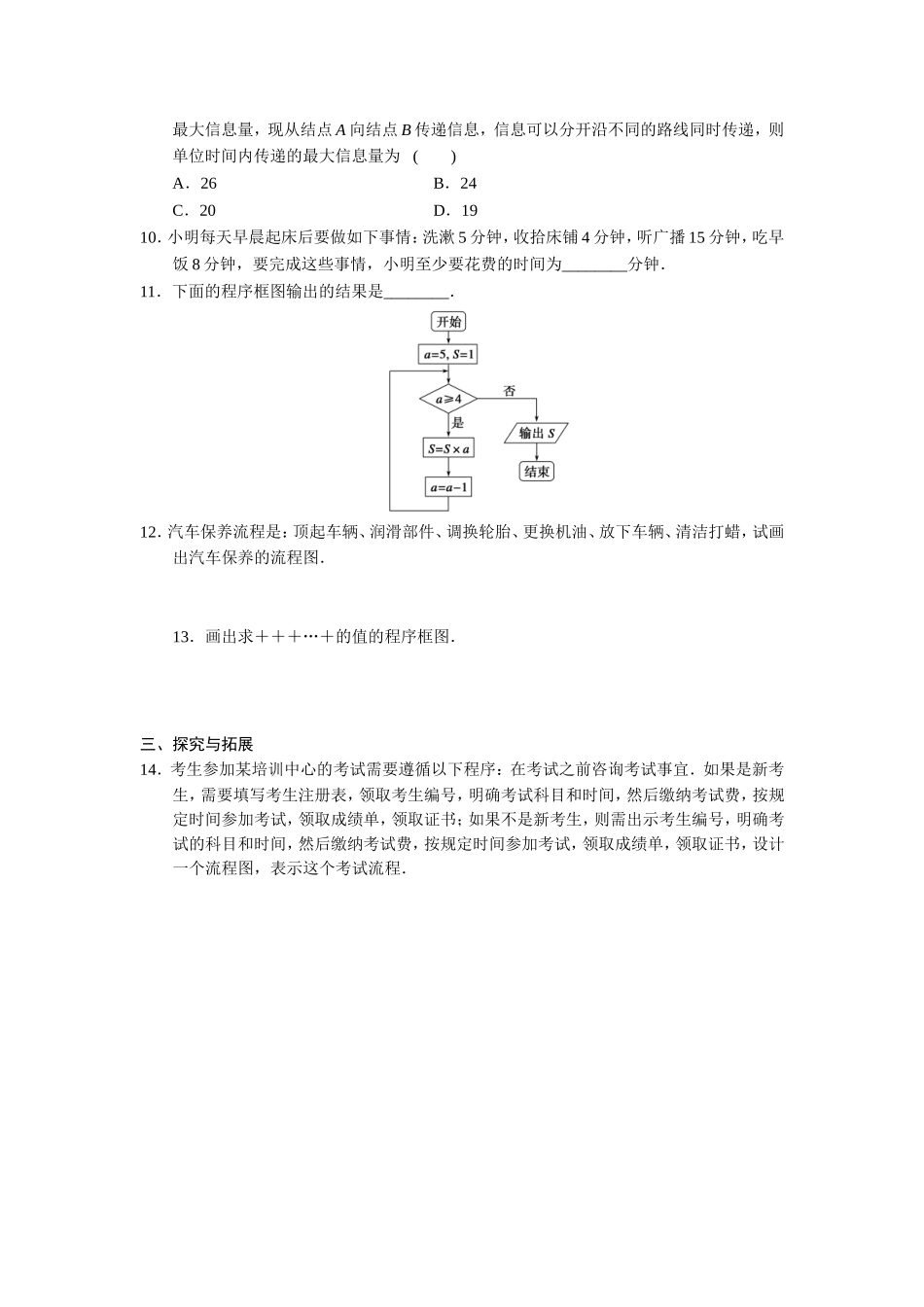

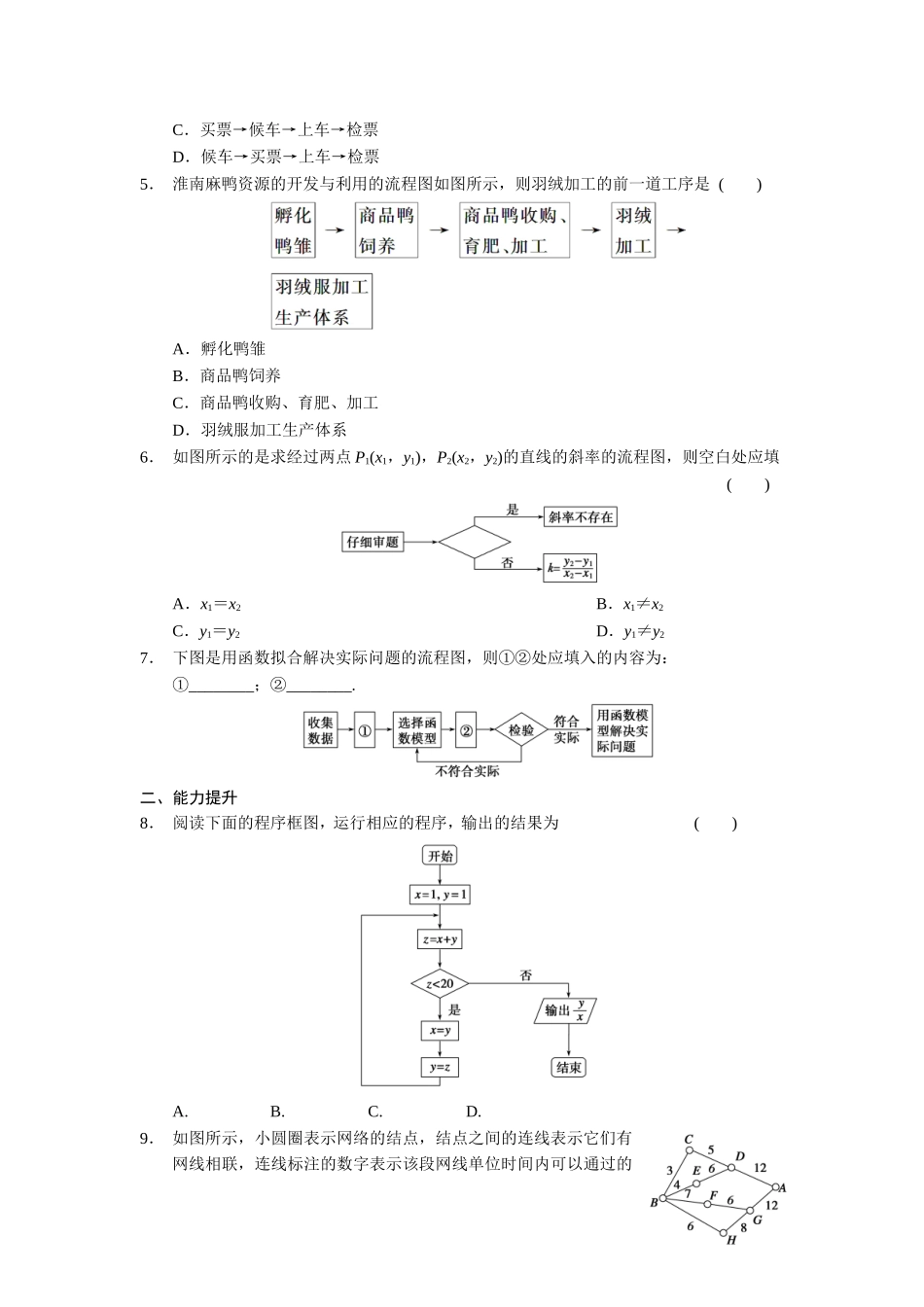

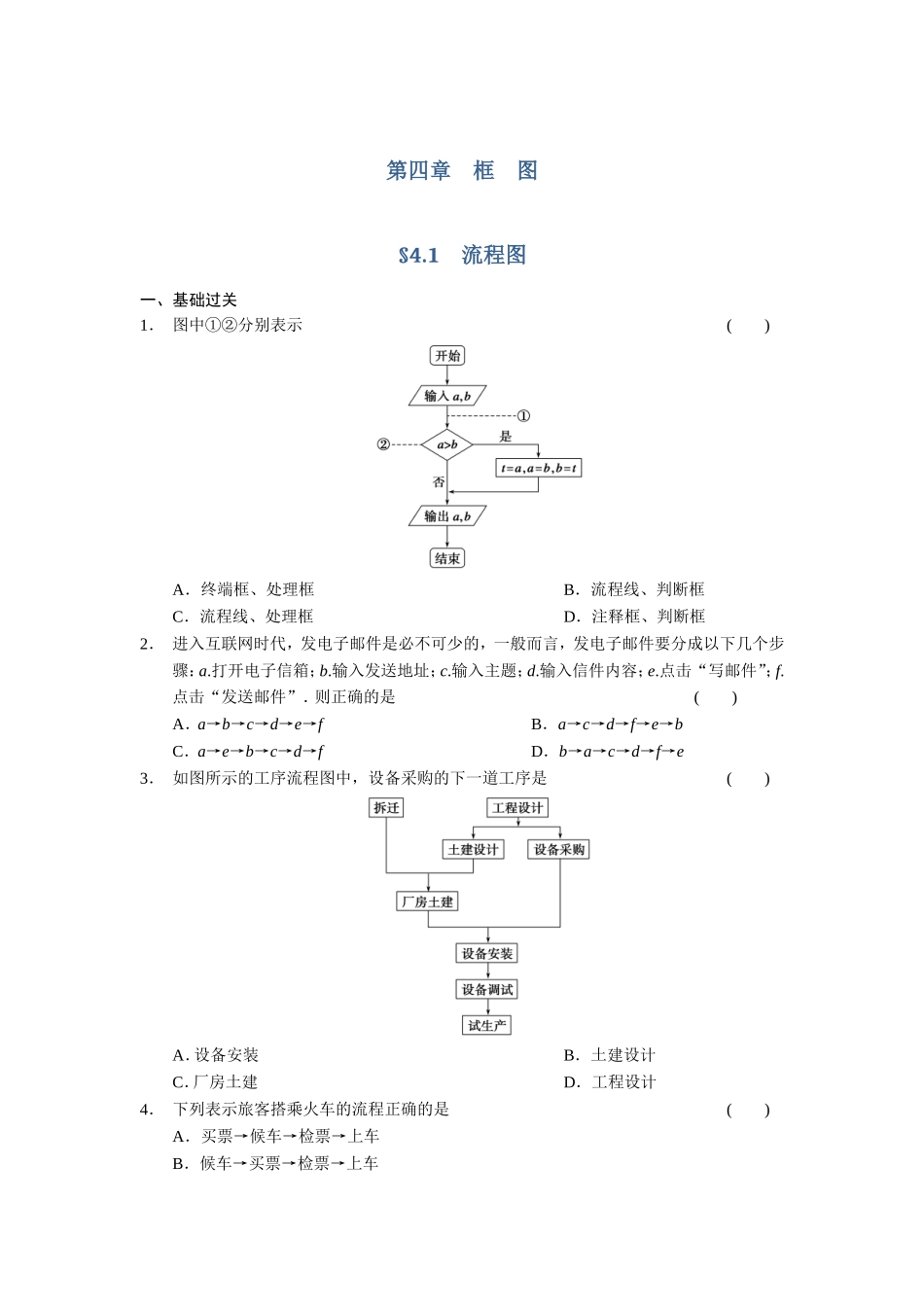

第四章框图§4.1流程图一、基础过关1．图中①②分别表示()A．终端框、处理框B．流程线、判断框C．流程线、处理框D．注释框、判断框2．进入互联网时代，发电子邮件是必不可少的，一般而言，发电子邮件要分成以下几个步骤：a.打开电子信箱；b.输入发送地址；c.输入主题；d.输入信件内容；e.点击“写邮件”；f.点击“发送邮件”．则正确的是()A．a→b→c→d→e→fB．a→c→d→f→e→bC．a→e→b→c→d→fD．b→a→c→d→f→e3．如图所示的工序流程图中，设备采购的下一道工序是()A．设备安装B．土建设计C．厂房土建D．工程设计4．下列表示旅客搭乘火车的流程正确的是()A．买票→候车→检票→上车B．候车→买票→检票→上车C．买票→候车→上车→检票D．候车→买票→上车→检票5．淮南麻鸭资源的开发与利用的流程图如图所示，则羽绒加工的前一道工序是()A．孵化鸭雏B．商品鸭饲养C．商品鸭收购、育肥、加工D．羽绒服加工生产体系6．如图所示的是求经过两点P1(x1，y1)，P2(x2，y2)的直线的斜率的流程图，则空白处应填()A．x1＝x2B．x1≠x2C．y1＝y2D．y1≠y27．下图是用函数拟合解决实际问题的流程图，则①②处应填入的内容为：①________；②________.二、能力提升8．阅读下面的程序框图，运行相应的程序，输出的结果为()A.B.C.D.9．如图所示，小圆圈表示网络的结点，结点之间的连线表示它们有网线相联，连线标注的数字表示该段网线单位时间内可以通过的最大信息量，现从结点A向结点B传递信息，信息可以分开沿不同的路线同时传递，则单位时间内传递的最大信息量为()A．26B．24C．20D．1910．小明每天早晨起床后要做如下事情：洗漱5分钟，收拾床铺4分钟，听广播15分钟，吃早饭8分钟，要完成这些事情，小明至少要花费的时间为________分钟．11．下面的程序框图输出的结果是________．12．汽车保养流程是：顶起车辆、润滑部件、调换轮胎、更换机油、放下车辆、清洁打蜡，试画出汽车保养的流程图．13．画出求＋＋＋…＋的值的程序框图．三、探究与拓展14．考生参加某培训中心的考试需要遵循以下程序：在考试之前咨询考试事宜．如果是新考生，需要填写考生注册表，领取考生编号，明确考试科目和时间，然后缴纳考试费，按规定时间参加考试，领取成绩单，领取证书；如果不是新考生，则需出示考生编号，明确考试的科目和时间，然后缴纳考试费，按规定时间参加考试，领取成绩单，领取证书，设计一个流程图，表示这个考试流程．答案1．B2．C3．A4．A5．C6．A7．画...
