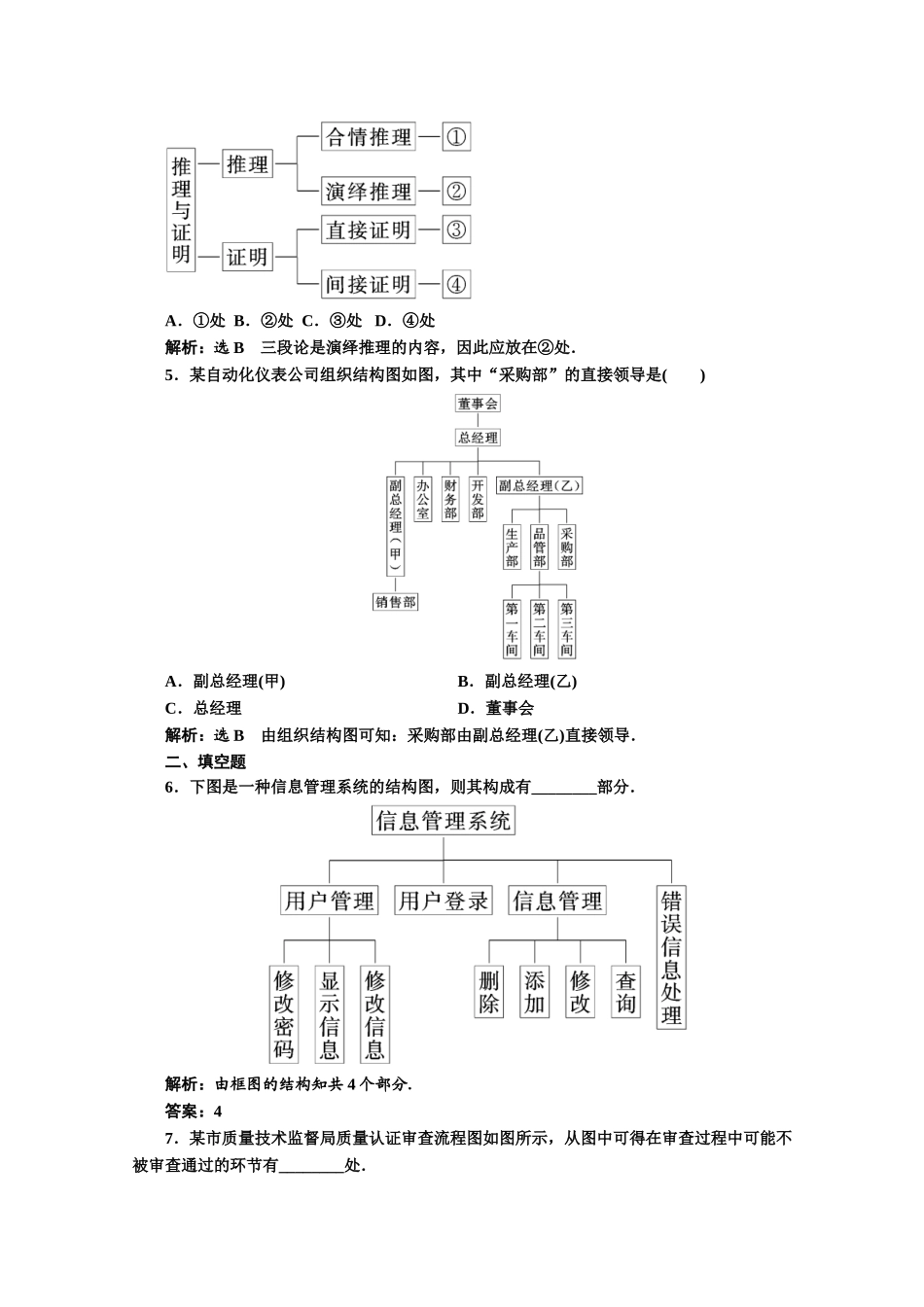

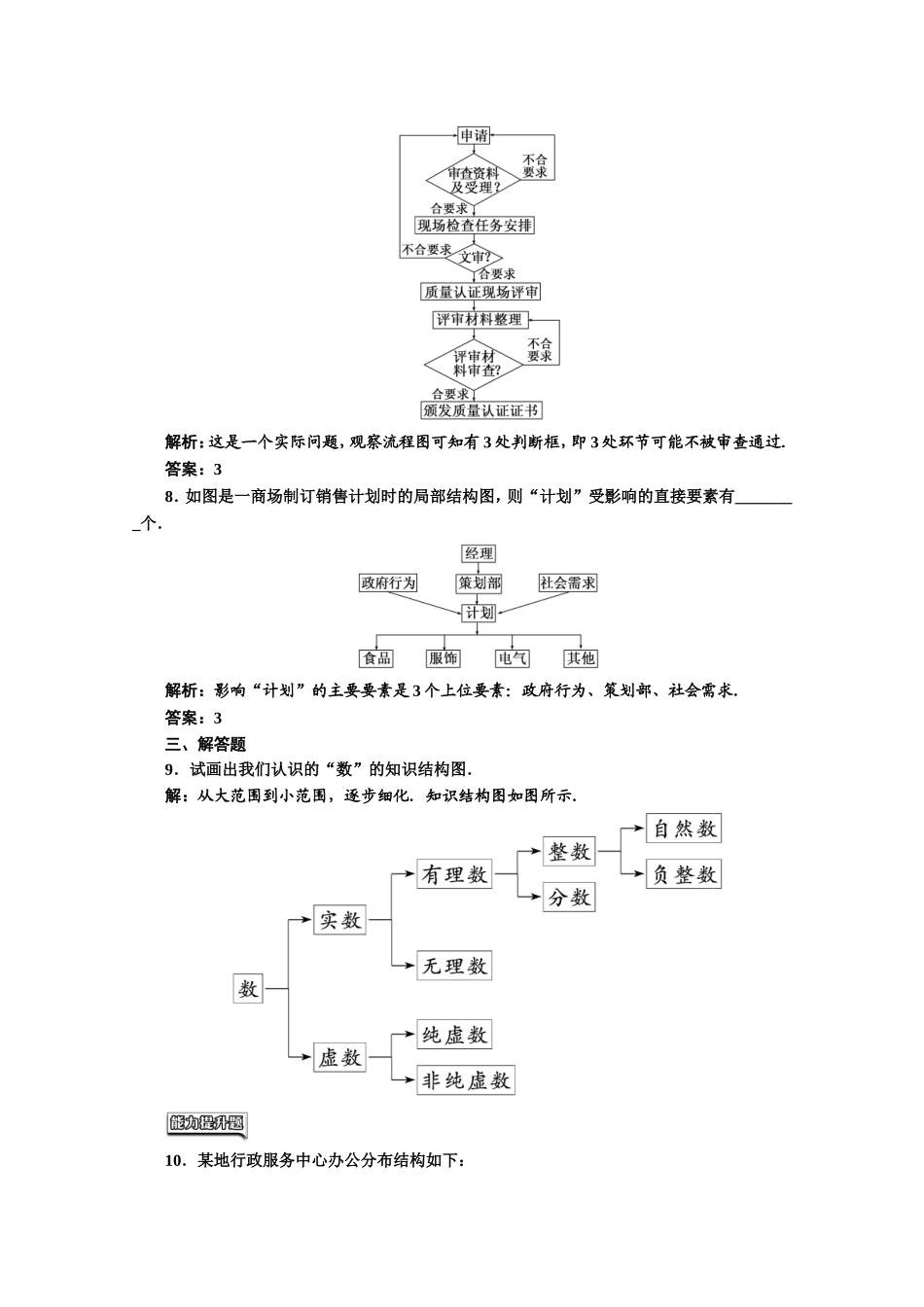

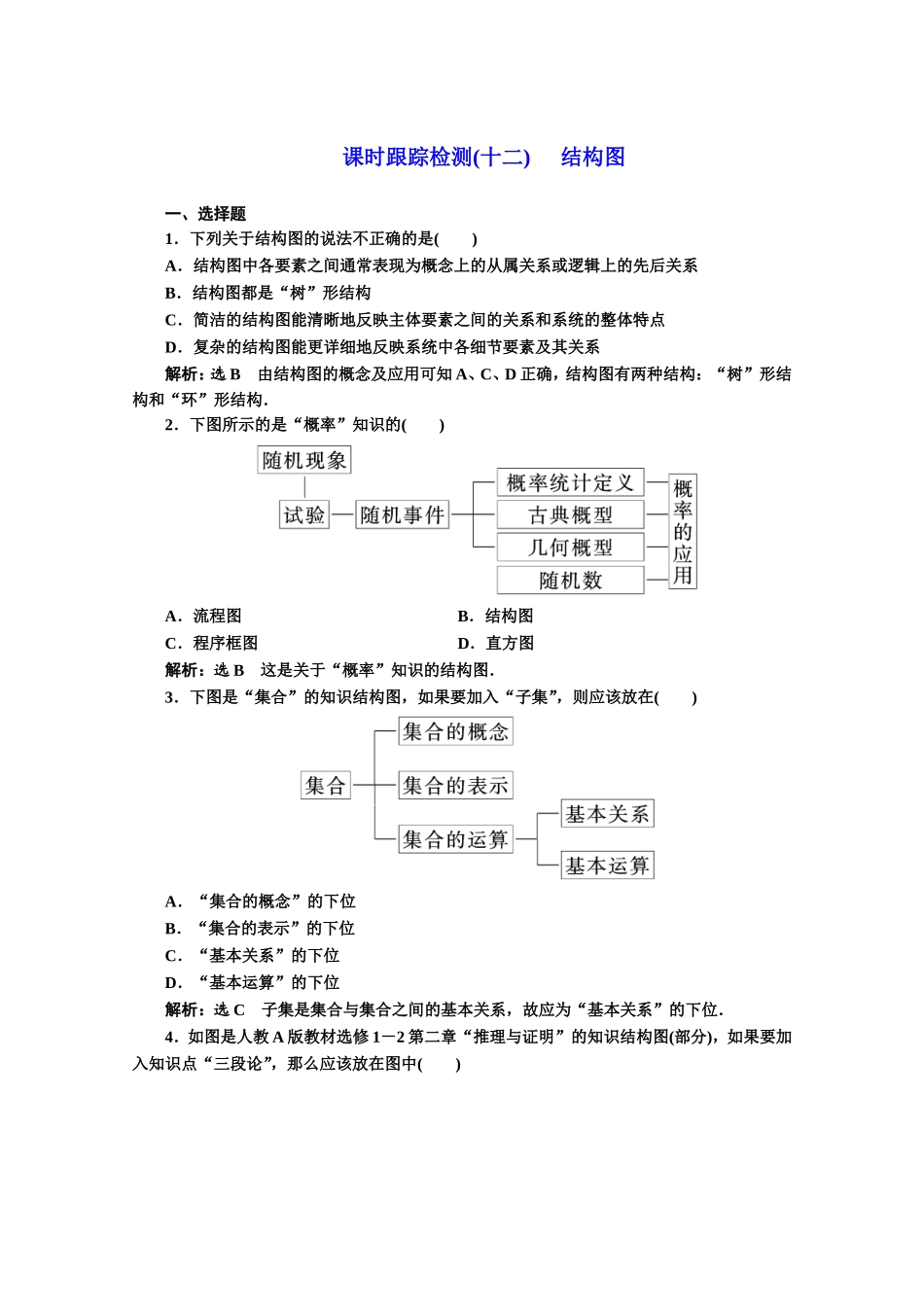

课时跟踪检测(十二)结构图一、选择题1．下列关于结构图的说法不正确的是()A．结构图中各要素之间通常表现为概念上的从属关系或逻辑上的先后关系B．结构图都是“树”形结构C．简洁的结构图能清晰地反映主体要素之间的关系和系统的整体特点D．复杂的结构图能更详细地反映系统中各细节要素及其关系解析：选B由结构图的概念及应用可知A、C、D正确，结构图有两种结构：“树”形结构和“环”形结构．2．下图所示的是“概率”知识的()A．流程图B．结构图C．程序框图D．直方图解析：选B这是关于“概率”知识的结构图．3．下图是“集合”的知识结构图，如果要加入“子集”，则应该放在()A．“集合的概念”的下位B．“集合的表示”的下位C．“基本关系”的下位D．“基本运算”的下位解析：选C子集是集合与集合之间的基本关系，故应为“基本关系”的下位．4．如图是人教A版教材选修1－2第二章“推理与证明”的知识结构图(部分)，如果要加入知识点“三段论”，那么应该放在图中()A．①处B．②处C．③处D．④处解析：选B三段论是演绎推理的内容，因此应放在②处．5．某自动化仪表公司组织结构图如图，其中“采购部”的直接领导是()A．副总经理(甲)B．副总经理(乙)C．总经理D．董事会解析：选B由组织结构图可知：采购部由副总经理(乙)直接领导．二、填空题6．下图是一种信息管理系统的结构图，则其构成有________部分．解析：由框图的结构知共4个部分．答案：47．某市质量技术监督局质量认证审查流程图如图所示，从图中可得在审查过程中可能不被审查通过的环节有________处．解析：这是一个实际问题，观察流程图可知有3处判断框，即3处环节可能不被审查通过．答案：38．如图是一商场制订销售计划时的局部结构图，则“计划”受影响的直接要素有________个．解析：影响“计划”的主要要素是3个上位要素：政府行为、策划部、社会需求．答案：3三、解答题9．试画出我们认识的“数”的知识结构图．解：从大范围到小范围，逐步细化．知识结构图如图所示．10．某地行政服务中心办公分布结构如下：(1)服务中心管理委员会全面管理该中心工作，下设办公室、综合业务处、督查投诉中心，三部门设在一楼，其余局、委办理窗口分布如下：(2)二楼：公安局、民政局、财政局；(3)三楼：工商局、地税局、国税局、技监局、交通局；(4)四楼：城建局、人防办、计生局、规划局；(5)五楼：其余部门办理窗口．试绘制该服务中心的结构图．解：该中心的结构图如图所示．
