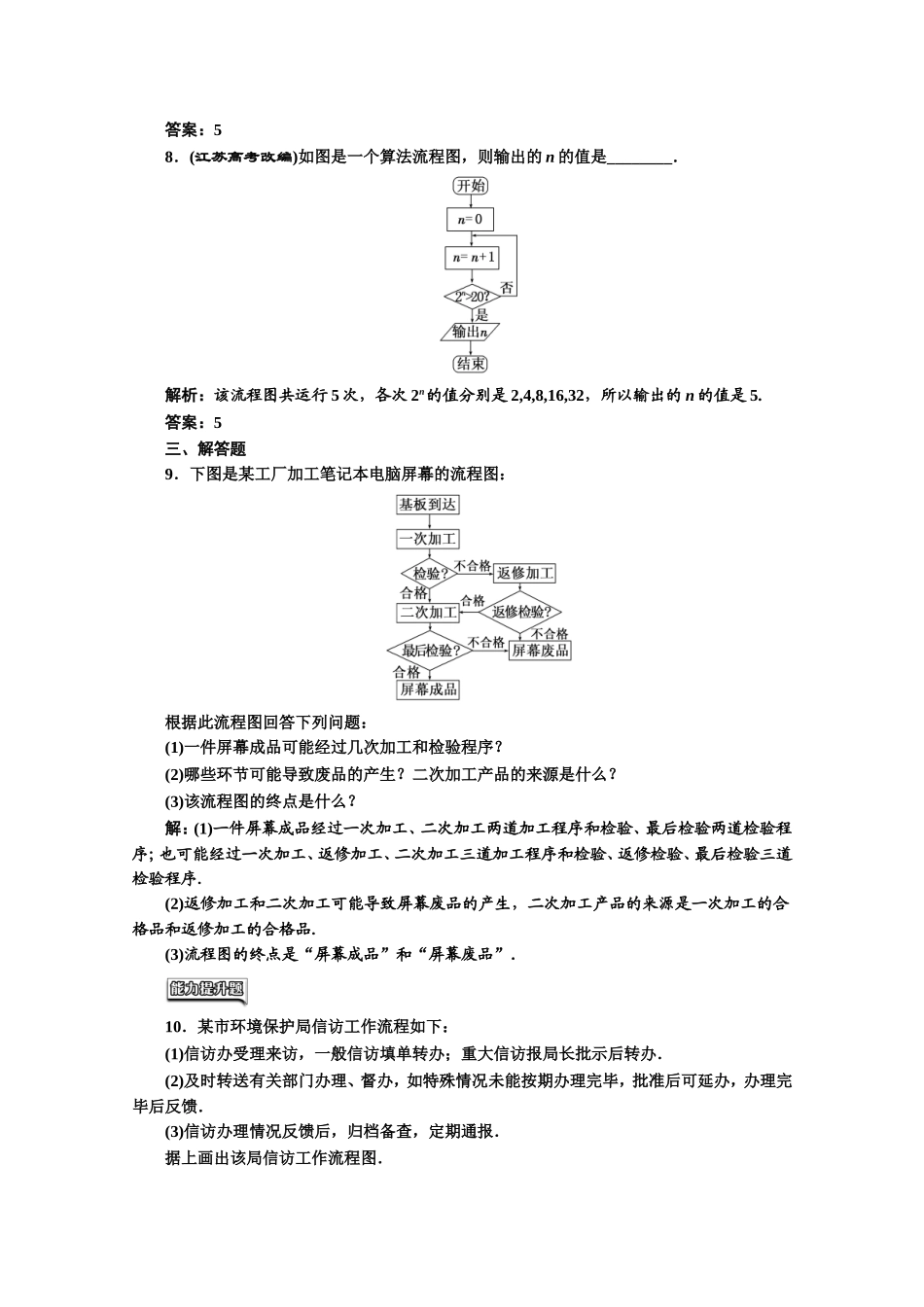

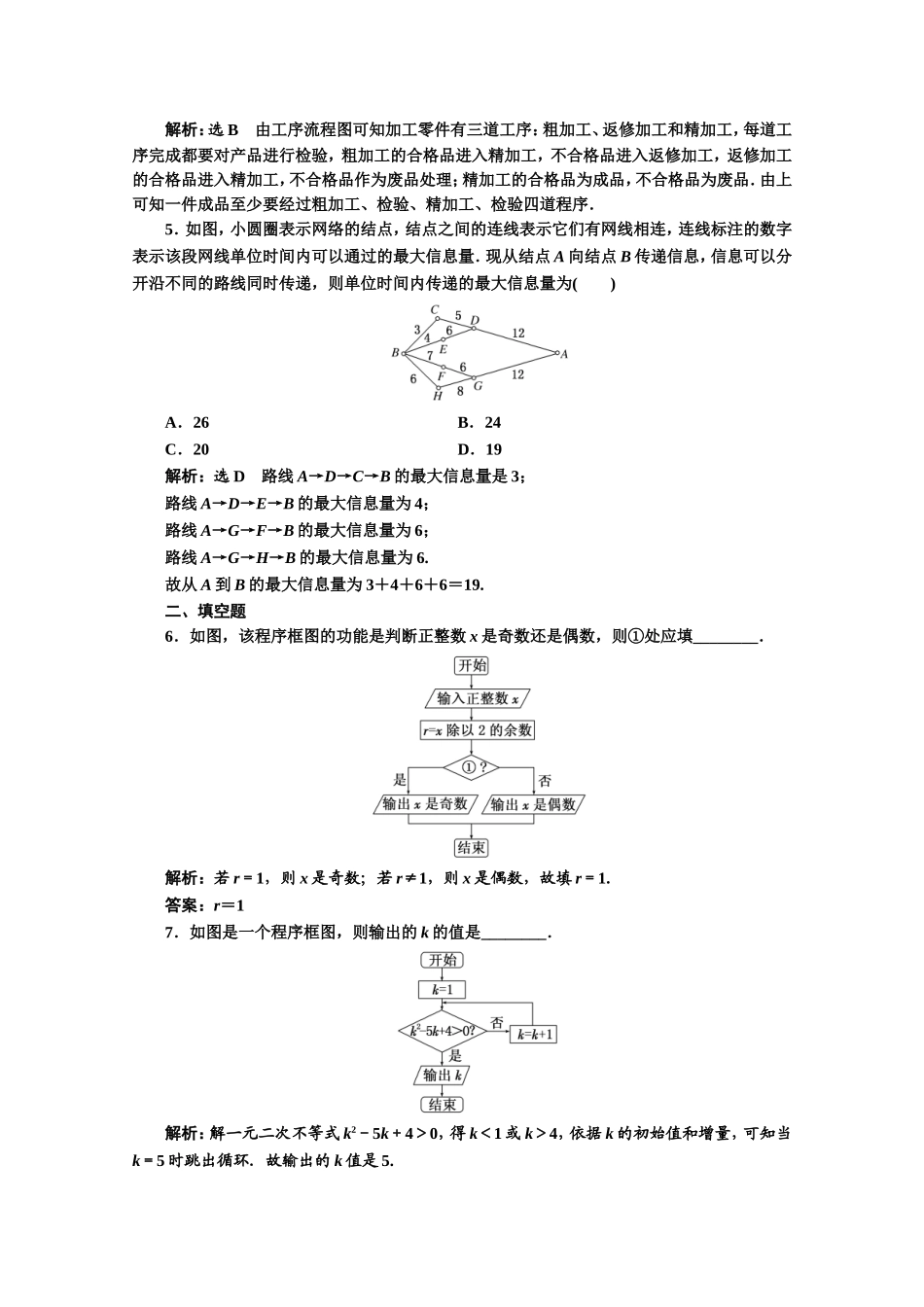

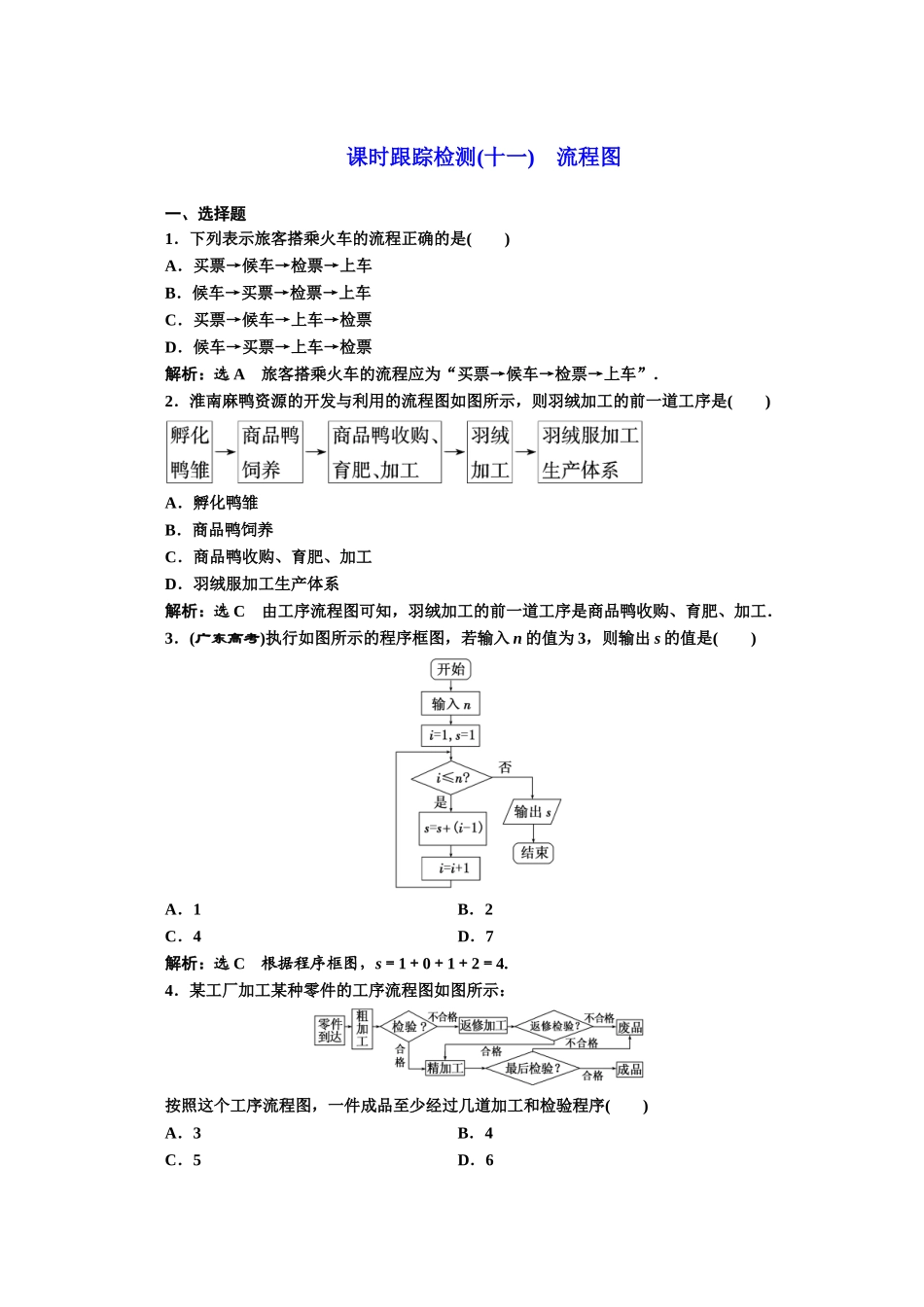

课时跟踪检测(十一)流程图一、选择题1．下列表示旅客搭乘火车的流程正确的是()A．买票→候车→检票→上车B．候车→买票→检票→上车C．买票→候车→上车→检票D．候车→买票→上车→检票解析：选A旅客搭乘火车的流程应为“买票→候车→检票→上车”．2．淮南麻鸭资源的开发与利用的流程图如图所示，则羽绒加工的前一道工序是()A．孵化鸭雏B．商品鸭饲养C．商品鸭收购、育肥、加工D．羽绒服加工生产体系解析：选C由工序流程图可知，羽绒加工的前一道工序是商品鸭收购、育肥、加工．3．(广东高考)执行如图所示的程序框图，若输入n的值为3，则输出s的值是()A．1B．2C．4D．7解析：选C根据程序框图，s＝1＋0＋1＋2＝4.4．某工厂加工某种零件的工序流程图如图所示：按照这个工序流程图，一件成品至少经过几道加工和检验程序()A．3B．4C．5D．6解析：选B由工序流程图可知加工零件有三道工序：粗加工、返修加工和精加工，每道工序完成都要对产品进行检验，粗加工的合格品进入精加工，不合格品进入返修加工，返修加工的合格品进入精加工，不合格品作为废品处理；精加工的合格品为成品，不合格品为废品．由上可知一件成品至少要经过粗加工、检验、精加工、检验四道程序．5．如图，小圆圈表示网络的结点，结点之间的连线表示它们有网线相连，连线标注的数字表示该段网线单位时间内可以通过的最大信息量．现从结点A向结点B传递信息，信息可以分开沿不同的路线同时传递，则单位时间内传递的最大信息量为()A．26B．24C．20D．19解析：选D路线A→D→C→B的最大信息量是3；路线A→D→E→B的最大信息量为4；路线A→G→F→B的最大信息量为6；路线A→G→H→B的最大信息量为6.故从A到B的最大信息量为3＋4＋6＋6＝19.二、填空题6．如图，该程序框图的功能是判断正整数x是奇数还是偶数，则①处应填________．解析：若r＝1，则x是奇数；若r≠1，则x是偶数，故填r＝1.答案：r＝17．如图是一个程序框图，则输出的k的值是________．解析：解一元二次不等式k2－5k＋4＞0，得k＜1或k＞4，依据k的初始值和增量，可知当k＝5时跳出循环．故输出的k值是5.答案：58．(江苏高考改编)如图是一个算法流程图，则输出的n的值是________．解析：该流程图共运行5次，各次2n的值分别是2,4,8,16,32，所以输出的n的值是5.答案：5三、解答题9．下图是某工厂加工笔记本电脑屏幕的流程图：根据此流程图回答下列问题：(1)一件屏幕成品可能经过几次加工和检验程序？(2)哪些环节可能导致废品的产生？...
