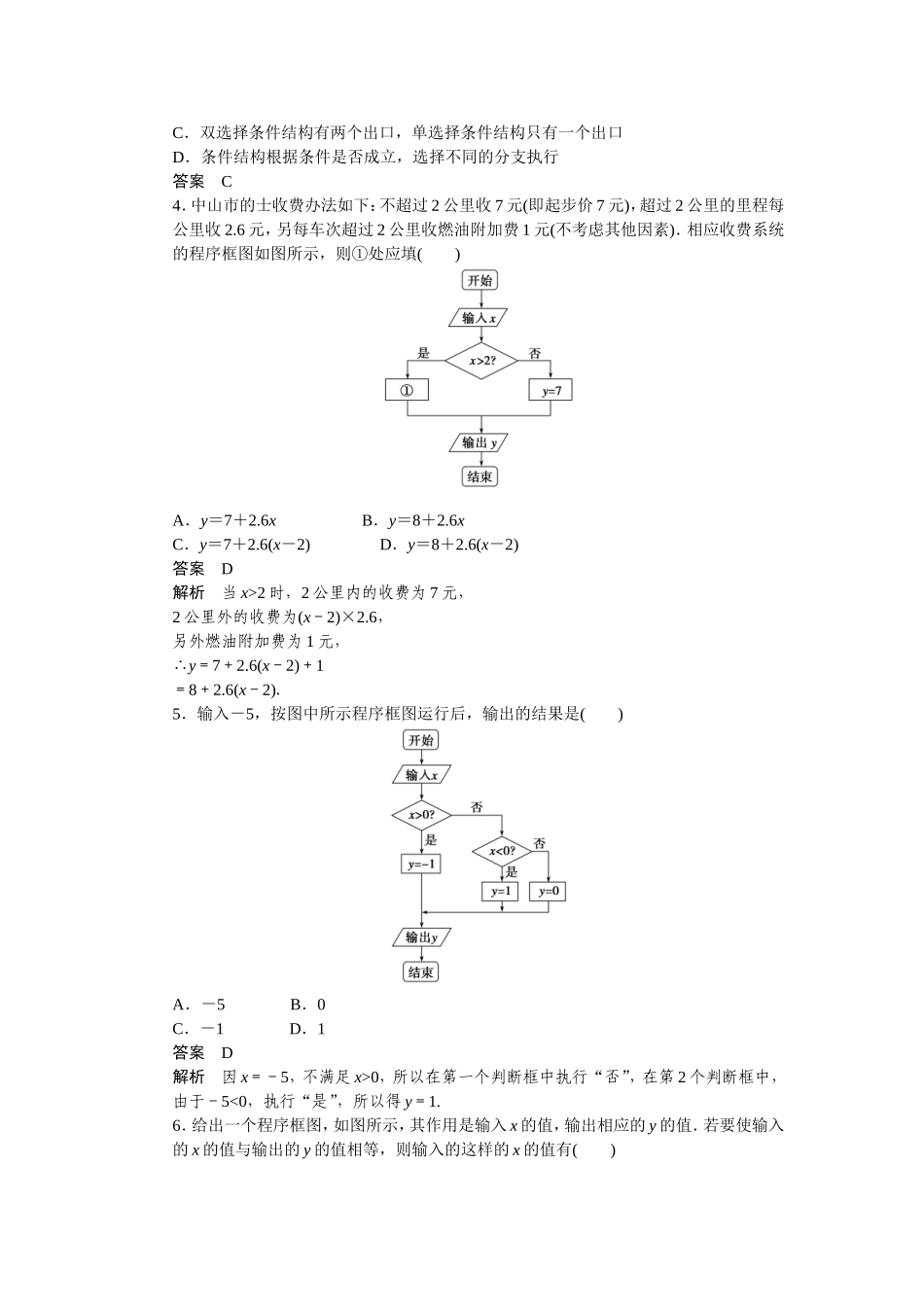

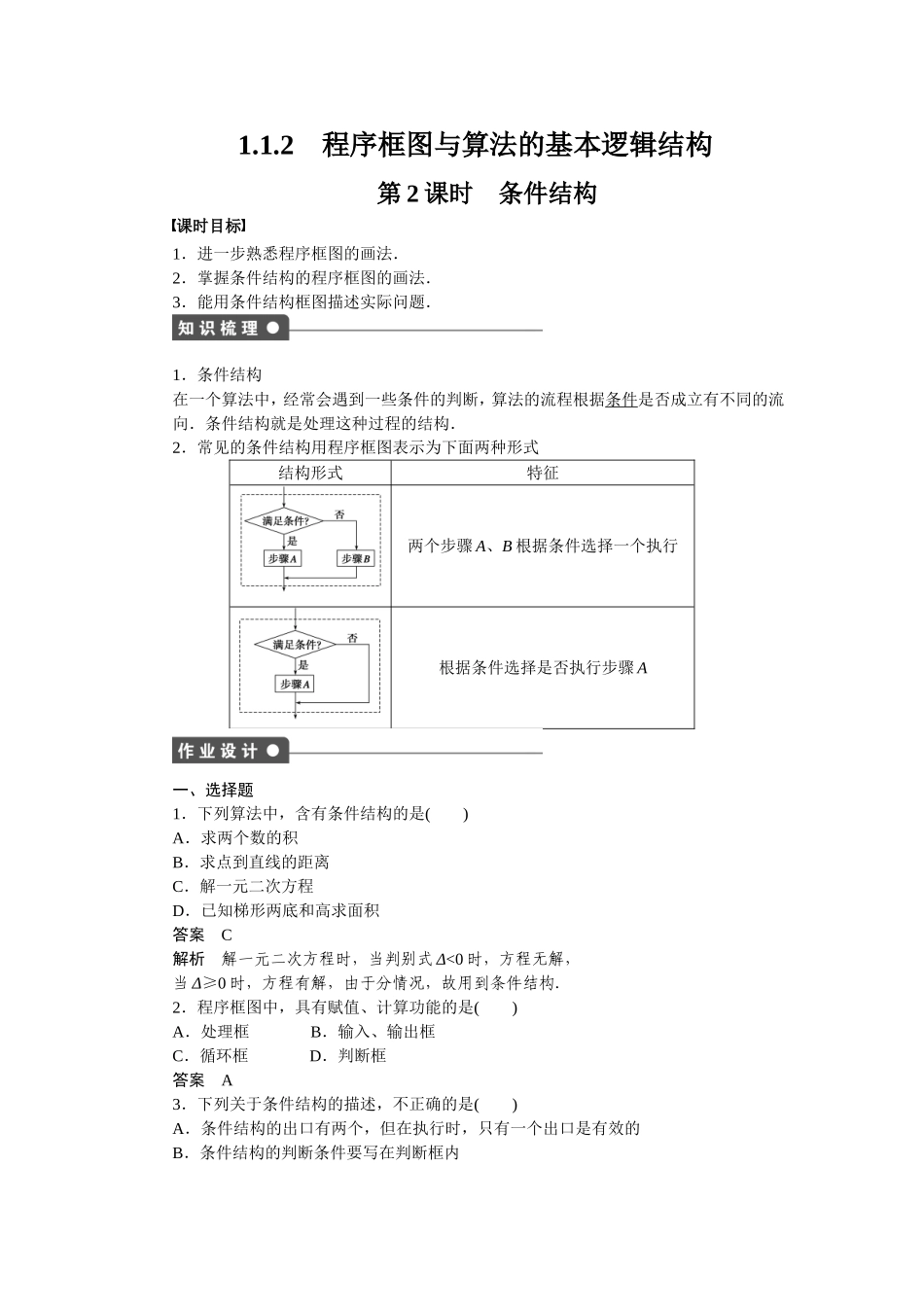

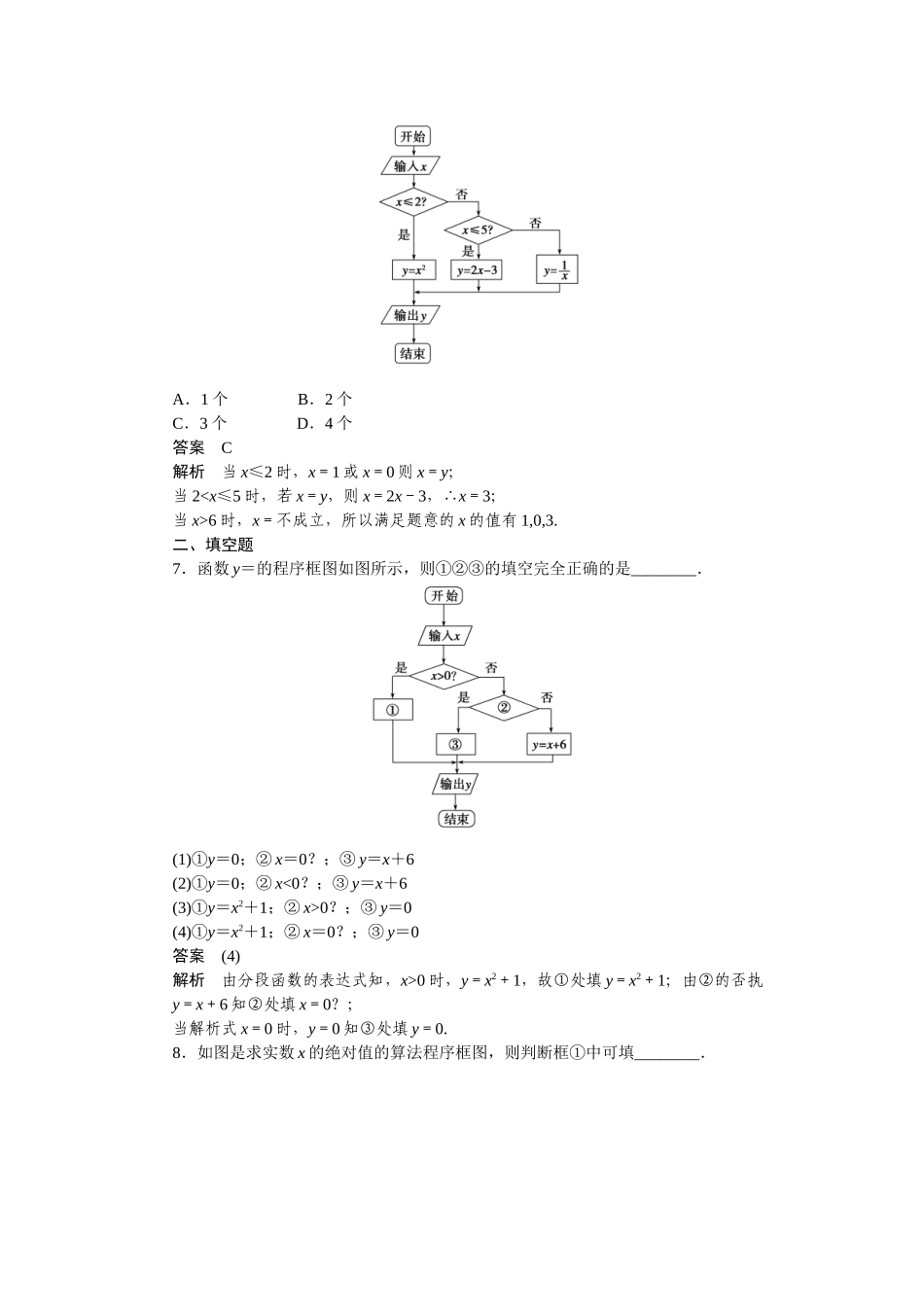

1.1.2程序框图与算法的基本逻辑结构第2课时条件结构课时目标1．进一步熟悉程序框图的画法．2．掌握条件结构的程序框图的画法．3．能用条件结构框图描述实际问题．1．条件结构在一个算法中，经常会遇到一些条件的判断，算法的流程根据条件是否成立有不同的流向．条件结构就是处理这种过程的结构．2．常见的条件结构用程序框图表示为下面两种形式结构形式特征两个步骤A、B根据条件选择一个执行根据条件选择是否执行步骤A一、选择题1．下列算法中，含有条件结构的是()A．求两个数的积B．求点到直线的距离C．解一元二次方程D．已知梯形两底和高求面积答案C解析解一元二次方程时，当判别式Δ<0时，方程无解，当Δ≥0时，方程有解，由于分情况，故用到条件结构．2．程序框图中，具有赋值、计算功能的是()A．处理框B．输入、输出框C．循环框D．判断框答案A3．下列关于条件结构的描述，不正确的是()A．条件结构的出口有两个，但在执行时，只有一个出口是有效的B．条件结构的判断条件要写在判断框内C．双选择条件结构有两个出口，单选择条件结构只有一个出口D．条件结构根据条件是否成立，选择不同的分支执行答案C4．中山市的士收费办法如下：不超过2公里收7元(即起步价7元)，超过2公里的里程每公里收2.6元，另每车次超过2公里收燃油附加费1元(不考虑其他因素)．相应收费系统的程序框图如图所示，则①处应填()A．y＝7＋2.6xB．y＝8＋2.6xC．y＝7＋2.6(x－2)D．y＝8＋2.6(x－2)答案D解析当x>2时，2公里内的收费为7元，2公里外的收费为(x－2)×2.6，另外燃油附加费为1元，∴y＝7＋2.6(x－2)＋1＝8＋2.6(x－2)．5．输入－5，按图中所示程序框图运行后，输出的结果是()A．－5B．0C．－1D．1答案D解析因x＝－5，不满足x>0，所以在第一个判断框中执行“否”，在第2个判断框中，由于－5<0，执行“是”，所以得y＝1.6．给出一个程序框图，如图所示，其作用是输入x的值，输出相应的y的值．若要使输入的x的值与输出的y的值相等，则输入的这样的x的值有()A．1个B．2个C．3个D．4个答案C解析当x≤2时，x＝1或x＝0则x＝y；当26时，x＝不成立，所以满足题意的x的值有1,0,3.二、填空题7．函数y＝的程序框图如图所示，则①②③的填空完全正确的是________．(1)①y＝0；②x＝0？；③y＝x＋6(2)①y＝0；②x<0？；③y＝x＋6(3)①y＝x2＋1；②x>0？；③y＝0(4)①y＝x2＋1；②x＝0？；③y＝0答案(4)解析由分段函数的表达式知，x>0时，y...
